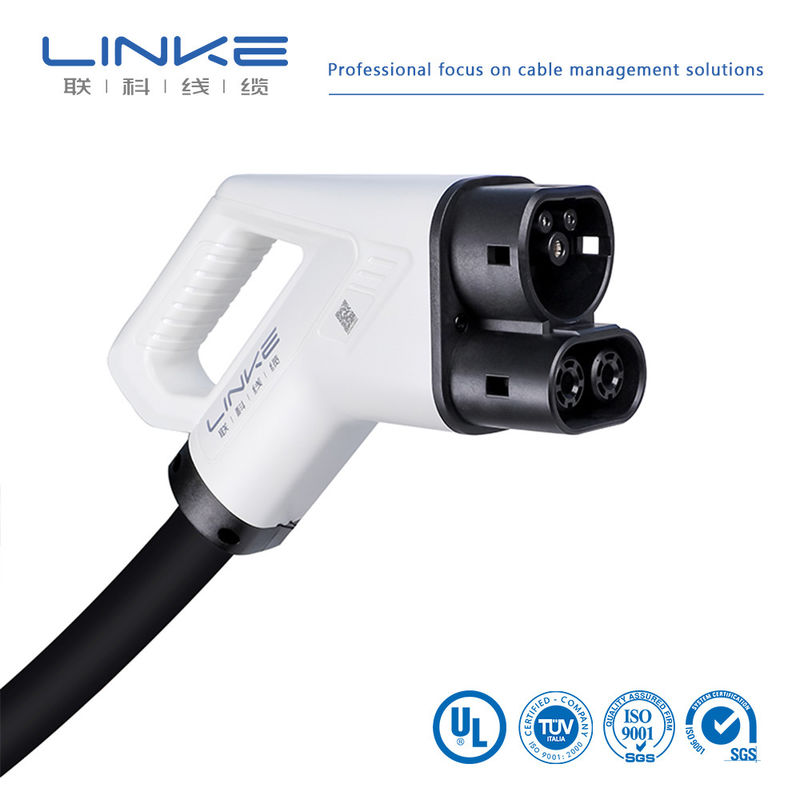

(EVSE) (Araç şarj fişi ve serbest hat ucu bulunan DC şarj kablosu, CCS 2 araç soketi aracılığıyla elektrikli aracı (EV) hızlı bir şekilde şarj etmek için kullanılır, bu da bir elektrikli araç şarj istasyonuna (EVSE) kurulur.
Ürün Özellikleri
(CCS-2 Araç Konnektörü)2
1. (Fiş tipi ve açıklaması)
Temel Ürün tipi Anma Gerilimi/Akımı Kablo Özellikleri Dış çap(mm)
E121-40531X 80A 1000V 2x16+16+6x0.75 Ø18.5±0.5
E121-40631X 125A 1000V 2x35+16+6x0.75 Ø24.0±0.6
E121-41331X 150A 1000V 2x50+25+6x0.75 Ø28.0±0.8
E121-40731X 200A 1000V 2x70+35+6x0.75 Ø33.0±0.8
E121-40831X 250A 1000V 2x70(73)+35+6x0.75 Ø33.5±0.8
2. Ürün Açıklaması):
> iec62196 - 3 - 2016 (Standart:IEC62196-3-2016);
> Konnektörün genel su geçirmezlik performansı daha yüksektir
IP67'den)
(Ürün görünümü
tasarım yenilikçi, ürün insan-makine mühendisliğine uygun, rahat kavrama,
kullanım sırasında kullanışlıdır;)
> (Pin ve yüksüklerin temas direnci ve sıcaklık artışı hala
10.000 döngüden sonra IEC62196-2016 gereksinimlerini karşılamaktadır);
> (Ürünün iç yapısının tasarımı
özlü ama basit değil, gerçek üretim ihtiyaçlarına uygundur);
CCS-2 Araç Konnektörü
(Muhafaza malzemesi yeni üst düzey mühendislik plastikleri kullanılmıştır, zorlu
ortamlarda ürün kararlılığını ve işlevselliğini koruyabilir).
3.(Teknik özellikler)
(Elektriksel Özellikler)
> (Anma Gerilimi) 1000V DC
> (Anma Akımı) 80A/125A/150A/200A
> (Dayanım Gerilimi) 3500V AC,@<5mA,1dk
> (İzolasyon Direnci) 1000MΩ@500V DC
> (Temas direnci) ≤3mΩ
>
(Çalışma frekansı) 50Hz
(Mekanik Özellikler)
> (Takma kuvveti) <100N
> (Mekanik ömür) ＞10000 kez
(Çalışma Ortamı)
> (Çalışma Sıcaklığı Aralığı) -30℃～+50℃
> (Ortam Sıcaklığı Aralığı) -30℃～+105℃
> (Kirlilik Sınıfı) 2
(IP Sınıfı)
> (Koruma derecesi) (IP54 eşleşmiş)
(IP55 eşleşmemiş)
CCS-2 Araç Konnektörü
(Boyut)
(Güvenlik bilgileri):
(Sistem kullanılabilirliğini tehlikeye atabilecek darbelerden, üzerinden geçmelerden veya herhangi bir durumdan kaçınmak için CCS-2 fişinin şarj istasyonunda doğru şekilde konumlandırıldığından emin olun.
C=1500±3%Ω 0.5w
6.(Uygulama standartları)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Konnektör, bir elektrik devresini yük altında yapmaya ve kesmeye uygun değildir. Montaj tamamlandıktan sonra kilitleme (tutma cihazı) ile donatılmalıdır.)
Marka
LINKE
Kesit Alanı (mm²)
0.01-500mm²
Tel Ölçüsü (AWG)
[Örn: 24AWG, 28AWG]
| İletken |
Müşteri gereksinimlerine göre kalaylı bakır / çıplak bakır |
İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
| Kılıf Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
| Özel Uzunluk |
[Örn: 1m, 3ft, 5m ±%5 tolerans] |
Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrikli/Otomotiv/Enerji depolama//vb.] |
| Ekranlama |
[Ekranlı/Ekranlı Değil/Örgü Ekran] |
Empedans |
[Örn: 75Ω (koaksiyel kablolar için)] |
| Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
Bükülme Yarıçapı |
[Örn: ≥5× kablo çapı] |
| Akım Değeri |
[Örn: 5A] |
Voltaj Değeri |
[Örn: 30V AC/DC] |
| Konnektör Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
Konnektörler |
[Örn: USB Tip-C, 3.5mm Jak, RJ45] |
| Kılıf |
XLPE veya PE veya PVC KAUÇUK |
Teslimat Süresi |
Sipariş onaylandıktan sonra 7-14 gün |
| Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
sıcaklık |
Eksi-70℃ ila 350℃ (-70℃ ~ 350℃) |
| Paket |
Rulo/kutu/plaka/Özel |
Destekleyici Hizmetler |
özel kablo, uçtan uca çözümler, hassas kesme, sıkma ve lugların montajı dahil (malzeme belirtin, örn. bakır/nikel kaplama) |
| Kalite Sertifikaları |
Ürünlerimiz aşağıdaki uluslararası standartları karşılamaktadır: |
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik yalıtım) |
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587 |
| UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664 |
ISO9001 ve ISO13485, TS16949 |
CNR - Cihaz Kablo Malzemesi
Ekstrüde PVC Yalıtımlı Tek, 105℃, 1000V, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Ekstrüde PVC Entegre Olmayan Kılıflı Kablo, 105℃, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Ekstrüde TPU Entegre Olmayan Kılıflı Kablo, 80℃, 300V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
