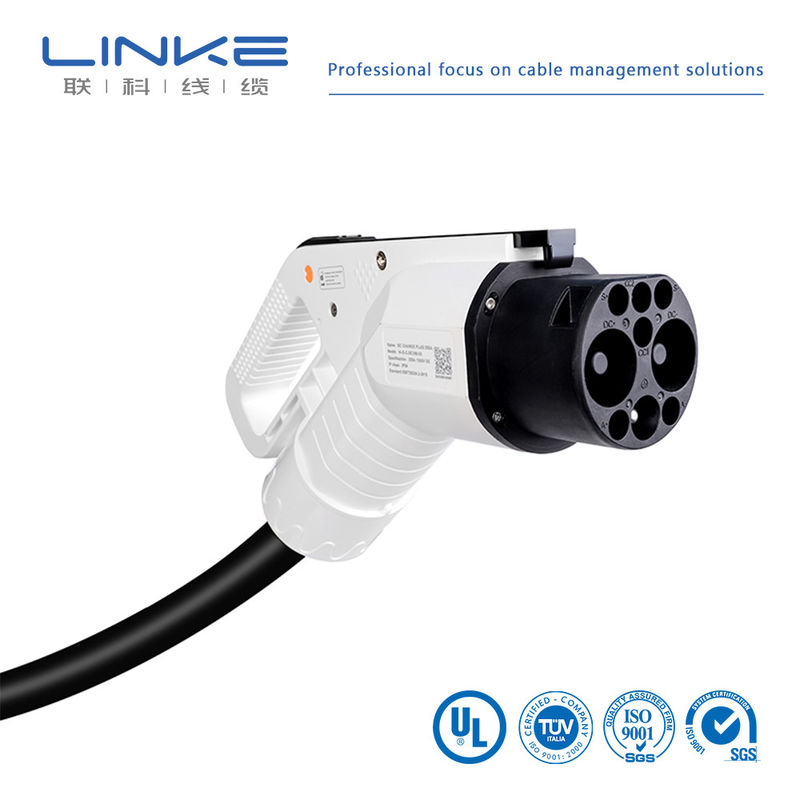

Genel bakış
AC şarj kablımız IEC 62196-1:2022 ve IEC 62196-2:2022 standartlarına uygun, iyi
Ergonomik tasarım ve güzel görünüm.
Araç konektörünün koruma derecesi IP67'ye ulaşır ve
Araç soketi IP54, bakır alaşımlı terminal, yüzeyde gümüş kaplama, V0 sınıfı
termoplastik kabuk malzemesi, tel uzunluğu ve nominal akım
Müşteri gereksinimleri.
Parametreler
. Adlık voltaj: 220V AC ((tek fazlı) / 380V AC ((üç fazlı)
Rated Current: 16A, 32A
Çevre sıcaklığı: -35°C 55°C
Çevre Nemliği: % 5 ̇ % 95
. IP dereceleri:IP67 ((Araç bağlantısı);IP54 ((sütun çıkışının veya bağlantının kombinasyonu)
Kablo dış kaplama malzemesi: TPE
Kablo yapısı:
n tek fazlı 16A: 3 × 2,5 mm2 + 1 × 0,75 mm2 OD = 11 mm
n tek fazlı 32A:: 3 × 6mm2 + 1 × 0,75mm2 OD = 13,5mm
n üç fazlı 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm
n üç fazlı 32A:: 5 × 6mm2 + 1 × 0,75mm2 OD = 16,5mm
Girme/çıkma kuvveti: 10N-100N
Araç sürüşü: 10000N
Bağlantı malzemesi: PC, PA
Alev derecesi: UL94 V-0
Bağlantı terminalı: Bakır, gümüş kaplama
İzolasyon direnci: ≥100MΩ
Dielektrik kuvveti: 2000VAC 1 dakikalık
Ekleme/çıkartma döngüleri:> 10000 kere
Bağlantı şeması
Elektriksel parametreler değeri ve fonksiyon tanımı
|
İletişim Numara/anlamüzerinde
|
Adlık voltaj ve akım
|
Fonksiyon tanımı
|
| 1-(L1) |
250 V 10 A/16 A/32 A |
AC güç kaynağı (tek fazlı) |
| 440 V 16 A/32 A/63 A |
AC güç kaynağı (üç fazlı) |
| 2-(L2) |
440 V 16 A/32 A/63 A |
AC güç kaynağı (üç fazlı)
|
| 3-(L3) |
440 V 16 A/32 A/63 A |
AC güç kaynağı (üç fazlı) |
| 4-(N) |
250 V 10 A/16 A/32 A |
Tarafsız (tek fazlı) |
| 440 V 16 A/32 A/63 A |
Tarafsız (tek fazlı) |
| 5- ((PE) |
|
PE |
| 6- ((PP) |
0V~30V2A |
Yakınlık teması
|
| 7- ((CP) |
0V~30V2 A |
Kontrol pilotu |
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5× kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
özel kablo, uçtan uca çözümler, tam kesme, krimme ve çentiklerin montajı dahil (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Kalite Sertifikaları
Ürünlerimiz aşağıdaki uluslararası standartları karşılar:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletkenli, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Aygıt kablolama malzemesi
Ekstrüde PVC yalıtılmış tek, 105oC, 1000V, I. Sınıf, A, B veya AB Grubu, FT1 ve/veya FT2
Ekstrüze edilmiş PVC Entegre olmayan Ceketli Kablo, 105°C, 1000V, Sınıf I, Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Ekstrüze edilmiş TPU, 80°C, 300V, I sınıf, I sınıf veya I/II sınıf, A, B veya AB grubu, FT1 ve/veya FT2 derecelere sahip.
Sıkça Sorulan Sorular
Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi ilk baştan sonuna kadar kontrol edebiliriz. Bizi ziyaret etmeye hoş geldiniz. Sizi Shenzhen'de alacağız.
Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kuryelik masraflarını ödemeleri bekleniyor.
Minimum sipariş miktarınız nedir?
Normalde 100 metre. Ancak, kablo çok ağır. Yüksek nakliyeyi önlemek için uygun miktarda sipariş vermeniz daha iyi olur. Deniz taşımacılığı en iyi seçenektir.
İndirim alabilir miyim?
Bu miktarınıza bağlıdır. İndirim yapabilir ve nakliye masraflarını karşılayabiliriz. Lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabiliriz ve şirketinizi tanıtmak için kalite kartını bile özelleştirebiliriz.
