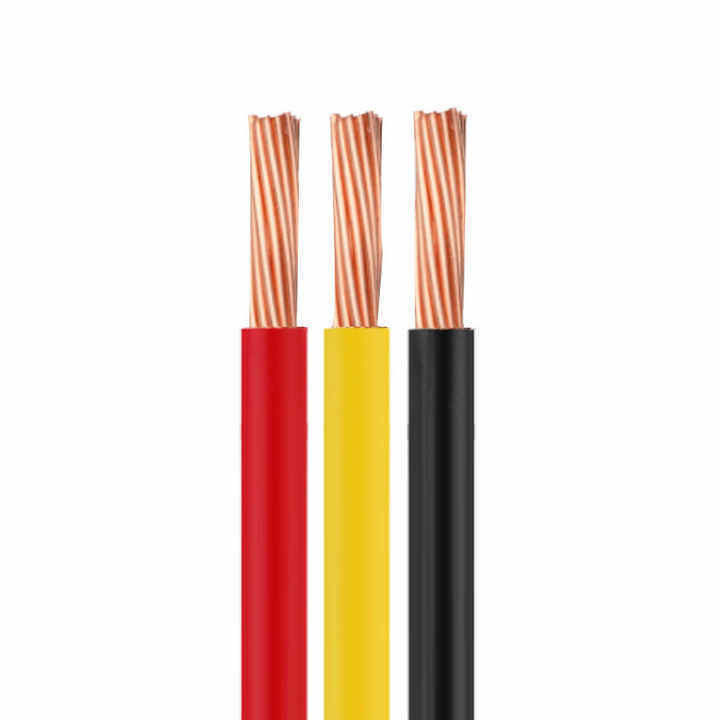

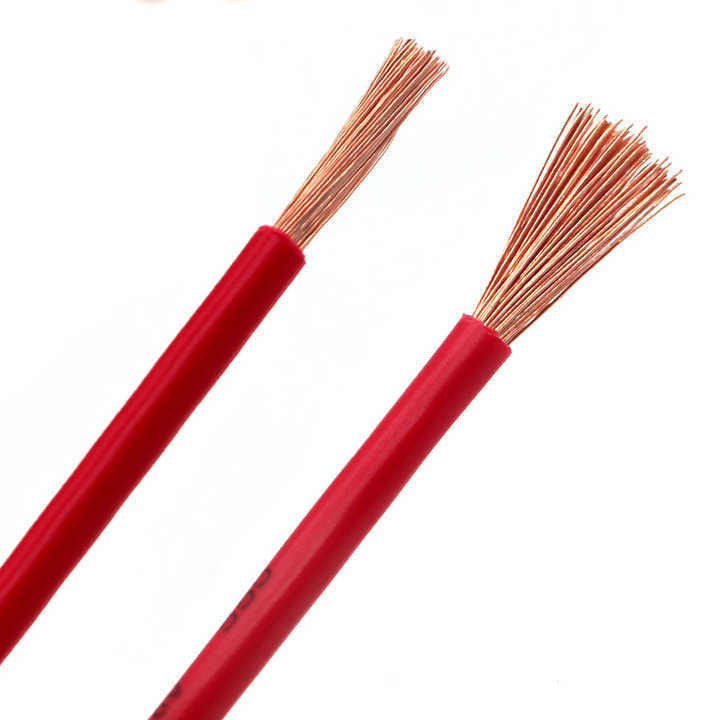

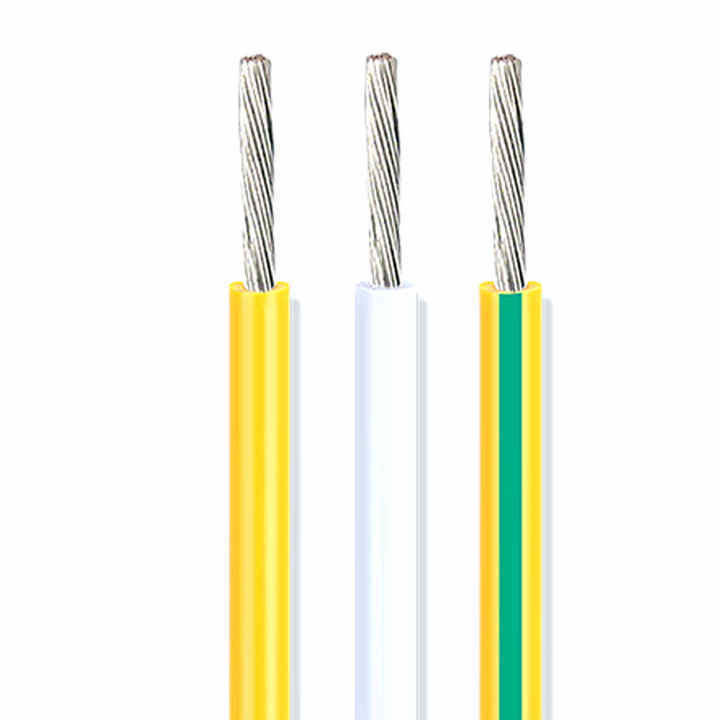

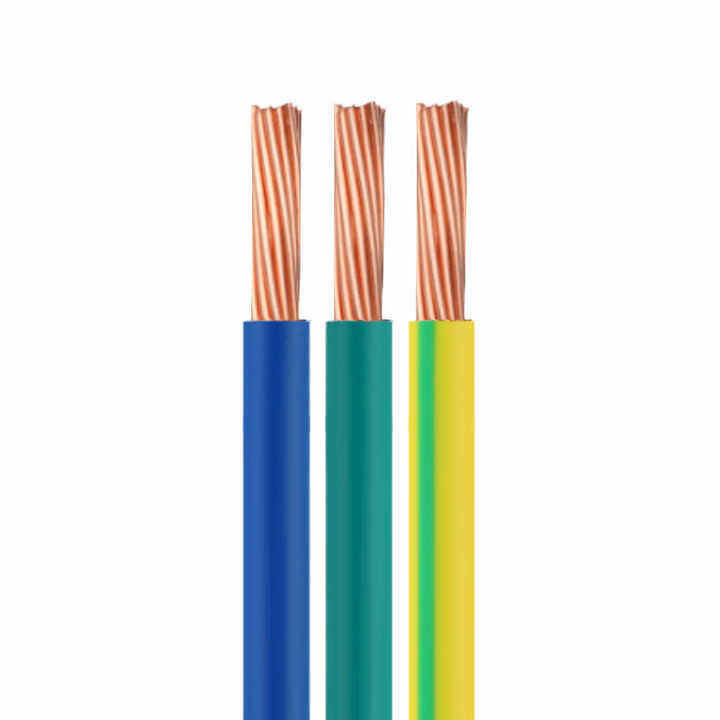

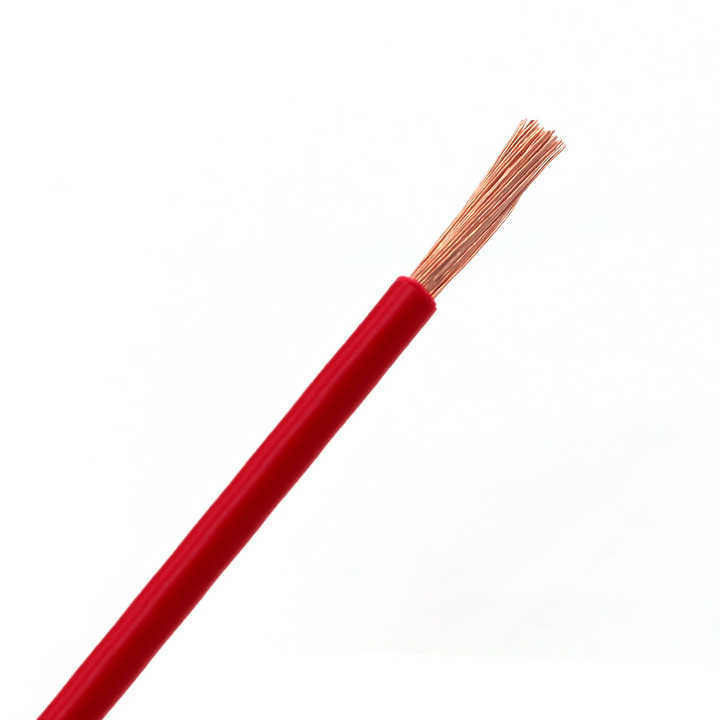

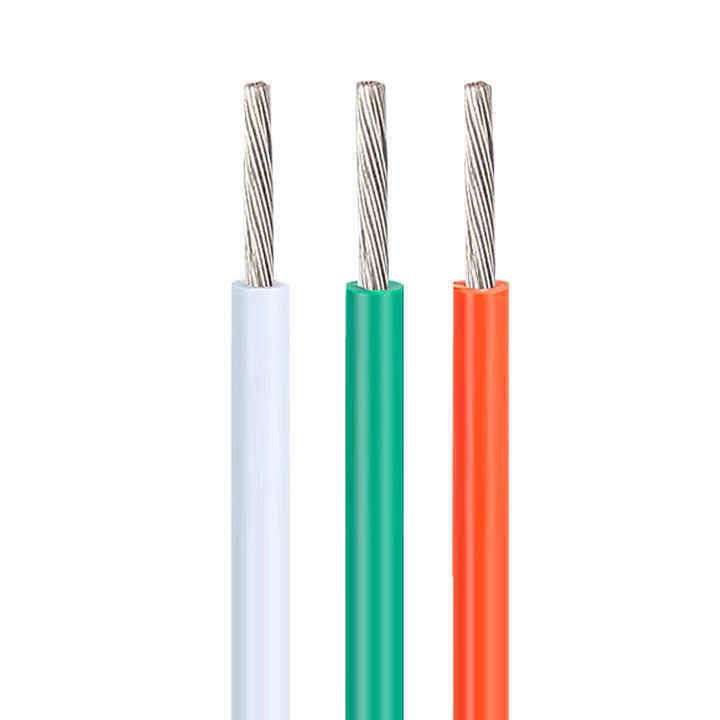

UL10269#24AWG Yeni Enerji Depolama Sistemleri İçin Doldurulmuş Bakır ve XLPE İzolasyonlu Yüksek Voltajlı 1000V Elektronik Kablo

1. Tel boyut tablosuna uyun

2. Minimum kalınlık ≥ ortalama kalınlığın %80'i

Numuneyi belirtilen boyuttaki bir demir çubuk üzerine sarın, belirtilen sıcaklıktaki bir yaşlandırma fırınına 1 saat boyunca yerleştirin, numuneyi en az 30 dakika oda sıcaklığına kadar soğutun, ardından numuneyi gözlemleyin

1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)

2. Numuneyi ve test aparatını belirtilen sıcaklıkta 1 saat ön ısıtma için yaşlandırma fırınına yerleştirin

3. Numuneyi 1 saat boyunca test aparatının basınç sütunu altına yerleştirin

4. Aynı konumda numune kalınlığını yeniden ölçün

1. Numune basınç sütunu tarafından çatlamamalı veya iletkeni açığa çıkarmamalıdır

2. Kalınlık azalması ≤ %50

Standart bir alevi 125 mm yükseklikte bir kez uygulayın

1. Alev uzunluğu boyunca yayılmamalıdır

2. Alev yakındaki yanıcı malzemelere yayılmamalıdır

1. 200 mm uzunluğunda beş adet kılıf bölümü alın

2. Numuneleri 158°C'de 168 saat boyunca yaşlandırma fırınına yerleştirin

3. Numuneleri çıkardıktan sonra, 16 saat boyunca oda sıcaklığına 23±5°C'ye yerleştirin, ardından kopma uzaması ve çekme dayanımını test edin

1. Yaşlandırma öncesi uzama ≥ %300, yaşlandırma sonrası uzama ≥ yaşlandırma öncesinin %80'i

2. Yaşlandırma öncesi çekme dayanımı > 1.41kg/mm², yaşlandırma sonrası çekme dayanımı ≥ yaşlandırma öncesinin %80'i

Numuneyi belirtilen sıcaklıkta 4 saat boyunca düşük sıcaklık kutusunda saklayın, numuneyi belirtilen dönüşlerle belirtilen boyuttaki demir çubuk üzerine sarın, numune düşük sıcaklık kutusundan çıkarıldıktan sonra 30 saniye içinde sarmayı tamamlayın

DC direnç ölçer ile bir metrelik çekirdek iletkenin direncini ölçün
