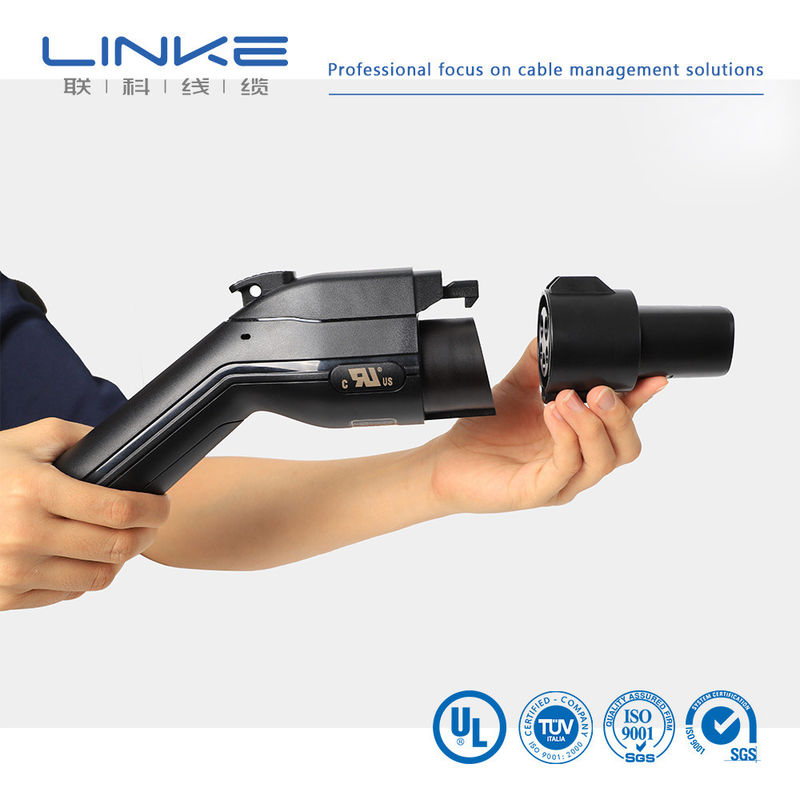

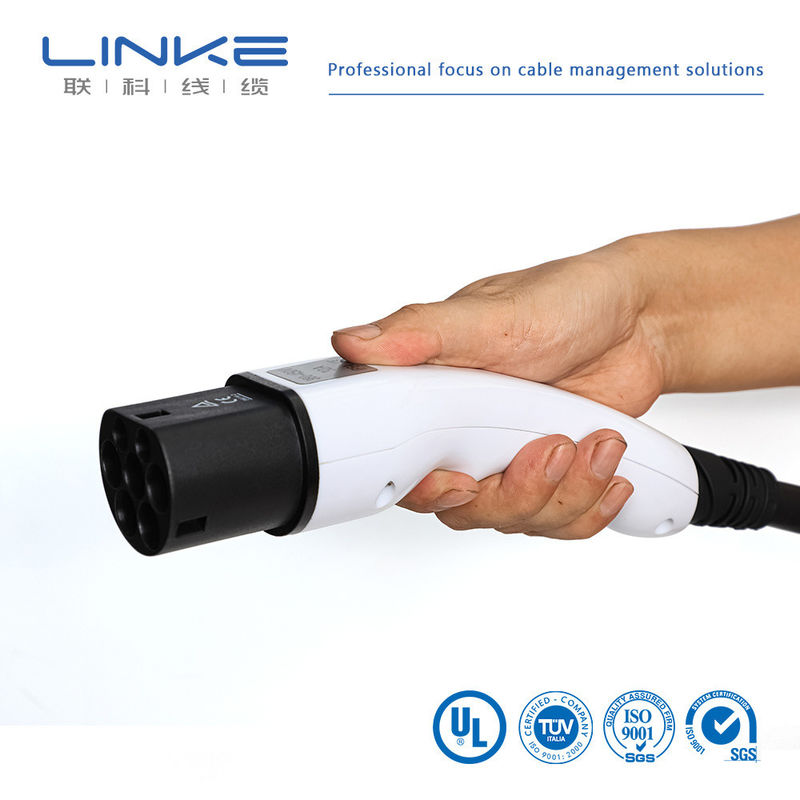

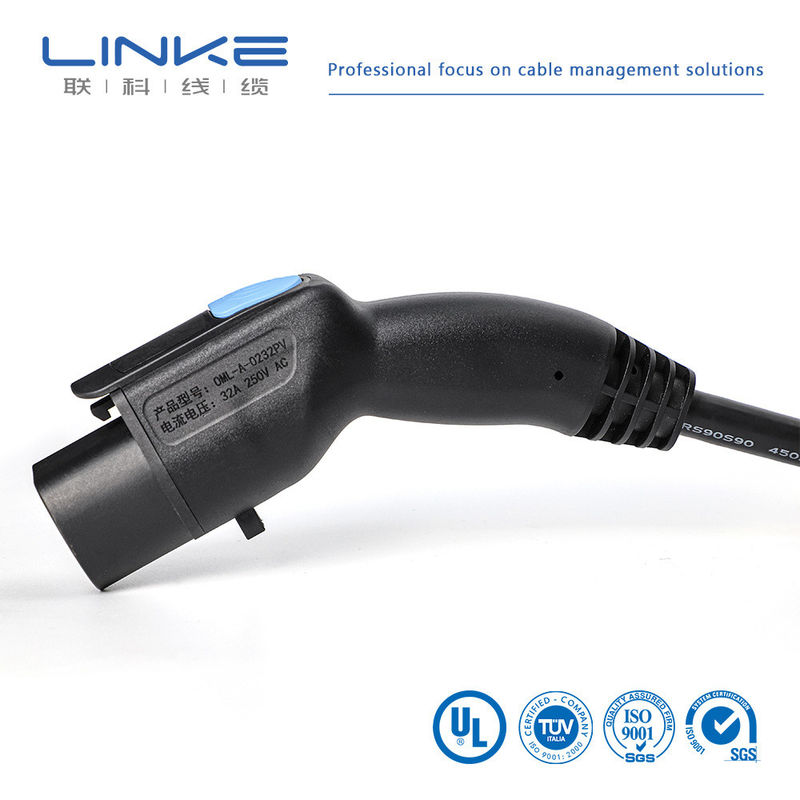

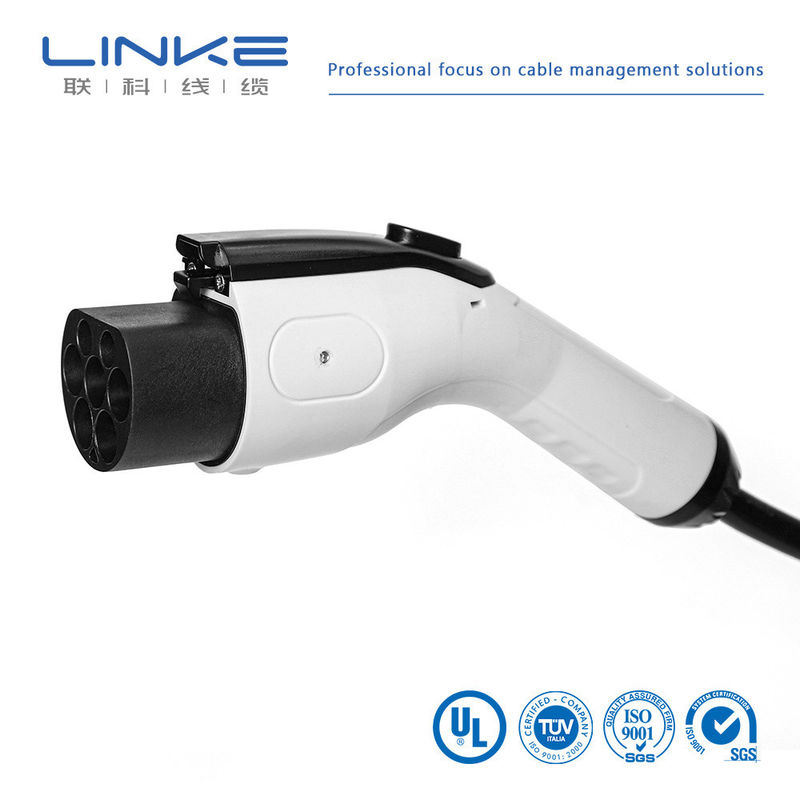

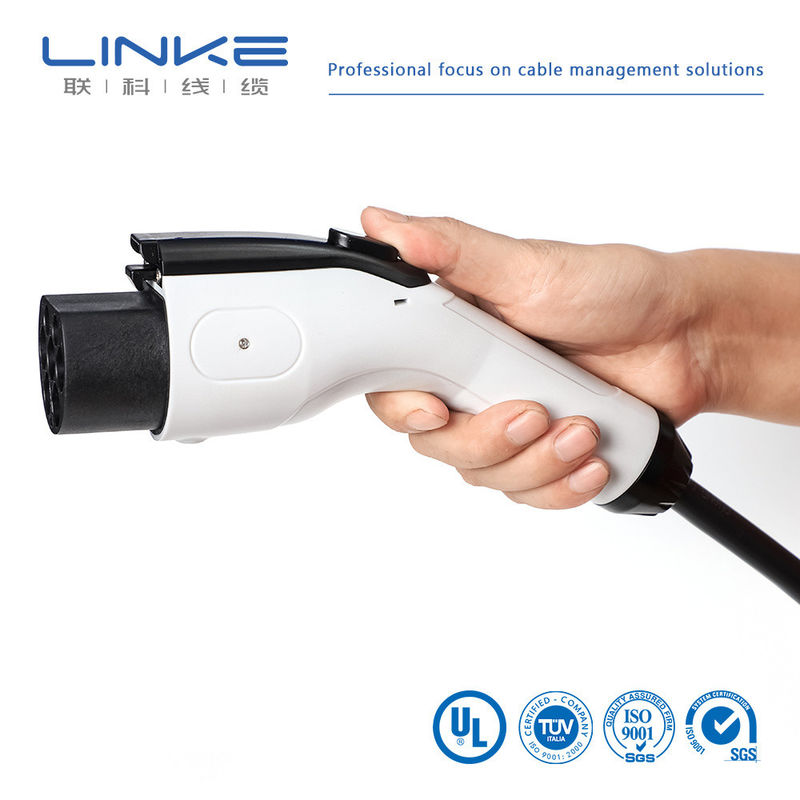

Araç Şarjı EV Şarj Kablosu AC 32A 7kw 16A 3.5kw
Ürün Genel Görünümü
AC şarj kablımız IEC 62196-1:2022 ve IEC 62196-2:2022 standartlarına uygun, mükemmel bir ergonomi tasarımına ve profesyonel görünümüne sahiptir.Ürün, araç konektörü için IP67 derecesi ve araç prizine eklendiğinde IP54 derecesi ile üstün koruma sağlarGümüş kaplama, V0 sınıfı termoplastik kabuk malzemesi, özelleştirilebilir tel uzunluğu ve nominal akım seçenekleri ile bakır alaşım terminalleri ile inşa edilmiştir.
Teknik özellikler
İsimlendirilmiş Voltaj:
220V AC (tek fazlı) / 380V AC (üç fazlı)
Çevre sıcaklığı:
-35oC'den 55oC'ye kadar.
Çevre Nemliği:
% 5 ila % 95
IP koruma derecesi:
IP67 (Araç bağlantısı); IP54 (soket veya bağlantı ile kombinasyon)
Kablo dış kabuğu malzemesi:
TPE
Kablo Yapısı Ayrıntıları
Tek fazlı 16A:
3*2,5mm2 + 1*0,75mm2 OD=11mm
Tek fazlı 32A:
3*6mm2 + 1*0.75mm2 OD=13.5mm
Üç fazlı 16A:
5*2.5mm2 + 1*0.75mm2 OD=13.5mm
Üç fazlı 32A:
5*6mm2 + 1*0.75mm2 OD=16.5mm
Giriş/geri çekim gücü:
10N-100N
Aracın sürüş oranı:
10000N
Bağlantı malzemesi:
PC, PA
Bağlantı terminali:
Parlak bakır
İzolasyon direnci:
≥100MΩ
Dielektrik Güç:
2000VAC 1 dakikalık
Ekleme/kesme döngüleri:
>10000
Kablo Teknik Verileri
| Türü |
EV-KABLE |
Müşteri imzası |
| Kablo Derecesi |
-40oC~+125oC 1500V |
|
| Standart |
GB/T 25087/ISO 14572 |
|
| Kablo kodu |
Kablo boyutu (mm2) |
Şoför |
Tünelmiş bakır örgü |
Kablo ceket malzemesi |
Bakır yapısı (mm) |
Tek bakır OD (m) |
Bakır örgü |
Malzeme |
Kablo OD (mm) |
Standart kalınlık (mm) |
Renk |
20oC'de iletken direnci (mΩ/m) |
| TEVB050-XX-027 |
0.5mm2 |
Bakır |
16/(0.20±0.008) |
0.10TD |
% 85 |
XLPE |
4.20±0.15 |
0.70 |
Siyah/Kustomlaştırma |
≤37.1 |
|
|
| TEVB075-XX-041 |
0.75mm2 |
24/(0.20±0.008) |
0.10TD |
4.50±0.15 |
0.70 |
≤ 24.7 |
|
|
|
|
|
|
| TEVB100-XX-006 |
1 mm2 |
32/(0.20±0.008) |
0.10TD |
4.80±0.15 |
0.80 |
≤ 18.5 |
|
|
|
|
|
|
| TEVB150-XX-036 |
1.5mm2 |
49/(0.20±0.008) |
0.127TD |
5.20±0.15 |
0.80 |
≤12.7 |
|
|
|
|
|
|
| TEVB250-XX-295 |
2.5mm2 |
49/(0.25±0.008) |
0.10TD |
5.60±0.20 |
0.70 |
≤ 7.60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4mm2 |
133/(0.20±0.008) |
0.15TD |
7.30±0.20 |
0.90 |
≤4.71 |
|
|
|
|
|
|
| TEVB600-XX-093 |
6mm2 |
190/(0.20±0.008) |
0.127TD |
7.70±0.20 |
0.90 |
≤3.14 |
|
|
|
|
|
|
| TEVB800-XX-002 |
8mm2 |
259/(0.20±0.008) |
0.15TD |
8.50±0.20 |
1.00 |
≤2.38 |
|
|
|
|
|
|
| TEVBA10-XX-051 |
10 mm2 |
323/(0.20±0.008) |
0.15TD |
9.60±0.30 |
1.00 |
≤1.82 |
|
|
|
|
|
|
| TEVBA16-XX-044 |
16 mm2 |
513/(0.20±0.008) |
0.15TD |
10.90±0.30 |
1.00 |
≤1.16 |
|
|
|
|
|
|
| TEVBA25-XX-042 |
25mm2 |
798/(0.20±0.008) |
0.15TD |
13.50±0.30 |
1.20 |
≤0.743 |
|
|
|
|
|
|
| TEVBA35-XX-043 |
35mm2 |
1121/(0.20±0.008) |
0.15TD |
14.50±0.30 |
1.20 |
≤0.527 |
|
|
|
|
|
|
| TEVBA50-XX-050 |
50mm2 |
1596/(0.20±0.008) |
0.15TD |
17.00±0.40 |
1.30 |
≤0.368 |
|
|
|
|
|
|
| TEVBA70-XX-054 |
70mm2 |
2257/(0.20±0.008) |
0.20TD |
21.00 × 0.50 |
1.30 |
≤0.259 |
|
|
|
|
|
|
| TEVBA95-XX-014 |
95mm2 |
1887/(0.254±0.008) |
0.20TD |
22.0±0.40 |
1.60 |
≤0.196 |
|
|
|
|
|
|
| TEVBA120-XX-016 |
120 mm2 |
2368/(0.254±0.008) |
0.20TD |
27.00±1.0 |
1.60 |
≤0.153 |
|
|
|
|
|
|
Yazdır: EV kablosu "mm3 -40oC~+125oC 1500V DC N DİKKAT Yüksek Voltajlı Link Kablosu->XLPE<
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5* kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
özel kablo, uçtan uca çözümler, tam kesme, krimme ve çentiklerin montajı dahil (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Kalite Sertifikaları
Ürünlerimiz aşağıdaki uluslararası standartları karşılar:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletkenli, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Aygıt kablolama malzemesi
Ekstrüde PVC yalıtılmış tek, 105oC, 1000V, I. Sınıf, A, B veya AB Grubu, FT1 ve/veya FT2
Ekstrüze edilmiş PVC Entegre olmayan Ceketli Kablo, 105°C, 1000V, Sınıf I, Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Ekstrüze edilmiş TPU, 80°C, 300V, I sınıf, I sınıf veya I/II sınıf, A, B veya AB grubu, FT1 ve/veya FT2 derecelere sahip.
Sıkça Sorulan Sorular
- Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi ilk baştan sonuna kadar kontrol edebiliriz. Bizi ziyaret etmeye hoş geldiniz. Sizi Shenzhen'de alacağız.
- Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kuryelik masraflarını ödemeleri bekleniyor.
- Minimum sipariş miktarınız nedir?
Normalde 100 metre. Ancak, kablo çok ağır. Yüksek nakliyeyi önlemek için uygun miktarda sipariş vermeniz daha iyi olur. Deniz taşımacılığı en iyi seçenektir.
- İndirim alabilir miyim?
Bu miktarınıza bağlıdır. İndirim yapabilir ve nakliye masraflarını karşılayabiliriz. Lütfen bizimle iletişime geçin.
- Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabiliriz ve şirketinizi tanıtmak için kalite kartını bile özel yapabiliriz.
