Yapısal Parametreler
| Kategori |
Tel Özellikleri |
Referans Akımı (A) |
Çap (mm) |
| UL:EVE,EVT 600V |
3*16AWG |
12 |
10.8 |
|
3*14AWG |
16 |
13.4 |
|
3*12AWG |
23 |
14.2 |
|
3*10AWG |
32 |
16.2 |
|
3*16AWG+1*18AWG |
12 |
11.4 |
|
3*14AWG+1*18AWG |
16 |
13.6 |
|
3*12AWG+1*18AWG |
23 |
14.3 |
|
3*10AWG+1*18AWG |
32 |
15.9 |
|
3*8AWG+1*18AWG |
46 |
21.8 |
|
2*8AWG+10AWG+18AWG |
46 |
20.9 |
|
2*6AWG+8AWG+18AWG |
63 |
23.1 |
|
2*4AWG+6AWG+18AWG |
75 |
26.5 |
|
2*2AWG+4AWG+18AWG |
100 |
30.1 |
|
3*16AWG+2*18AWG |
12 |
12.1 |
|
3*14AWG+2*18AWG |
16 |
13.9 |
|
3*12AWG+2*18AWG |
23 |
15.0 |
|
3*10AWG+2*18AWG |
32 |
16.6 |
|
2*8AWG+10AWG+2*18AWG |
46 |
21.9 |
|
2*6AWG+8AWG+2*18AWG |
63 |
24.8 |
| UL:EVJE,EVJT 300V |
3*16AWG |
12 |
8.2 |
|
3*14AWG |
16 |
9.0 |
|
3*12AWG |
23 |
10.1 |
|
3*16AWG+1*18AWG |
12 |
8.8 |
|
3*14AWG+1*18AWG |
16 |
9.5 |
|
3*12AWG+1*18AWG |
23 |
11.2 |
|
3*16AWG+2*18AWG |
12 |
9.5 |
|
3*14AWG+2*18AWG |
16 |
12.1 |
|
3*12AWG+2*18AWG |
23 |
13.2 |
Teknik Özellikler
| Elektriksel Özellikler |
Fiziksel Özellikler |
| Nominal voltaj:DC1000V |
Çekme mukavemeti:≥20MPa |
| Nominal sıcaklık:Ceket -40~90°C |
Uzama:≥%300 |
| Yalıtım -40~125°C |
Yaşlılık durumu:110±1°C*168 saat |
Maks. iletken direnci(20°C):
A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km |
Orijinal çekme mukavemetinin yüzdesi:≤±%30 |
Yalıtım Gerilimi dayanımı (Çekirdek A ve B, 10m):
AC 2,5kV/5 dak, kaçak akım≤5mA |
Alev testi:GB/T 18380.12-2008 |
Tamamlanmış kablo Gerilim dayanımı (Çekirdek A'dan A ve B'ye, 10m):
AC 3,5kV/15 dak, kaçak akım≤5mA |
Yapay hava koşulları testi:GB/T 33594 |
| Min. Yalıtım direnci (20°C, Çekirdek A'dan A&B'ye):500MΩ.km |
Araç yuvarlanması:Gereksinimler ve test yöntemleri GB/T 20234.1-2015 7.21 ile tutarlı olmalıdır. |

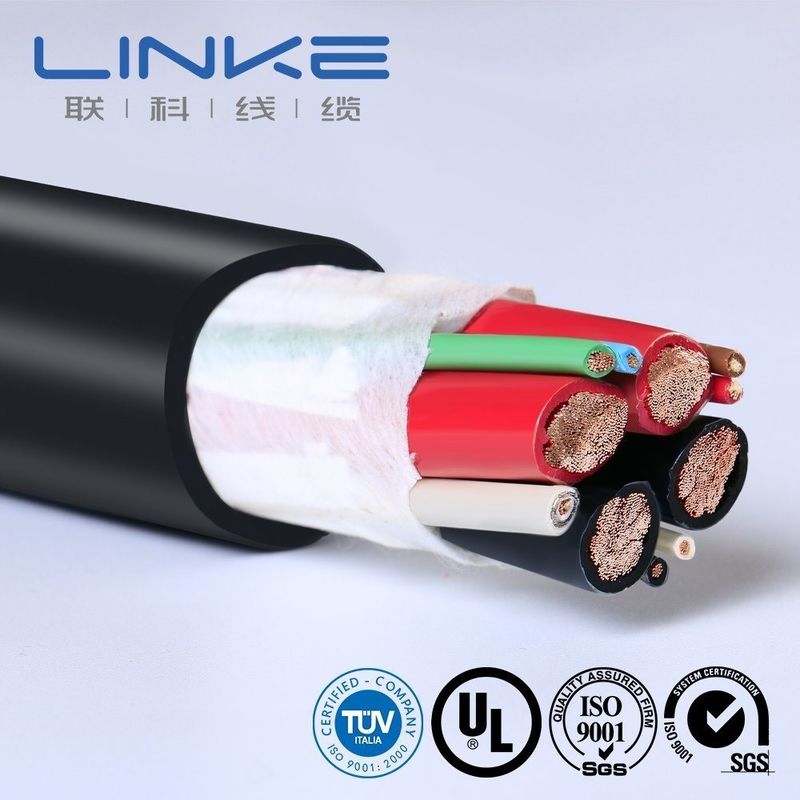

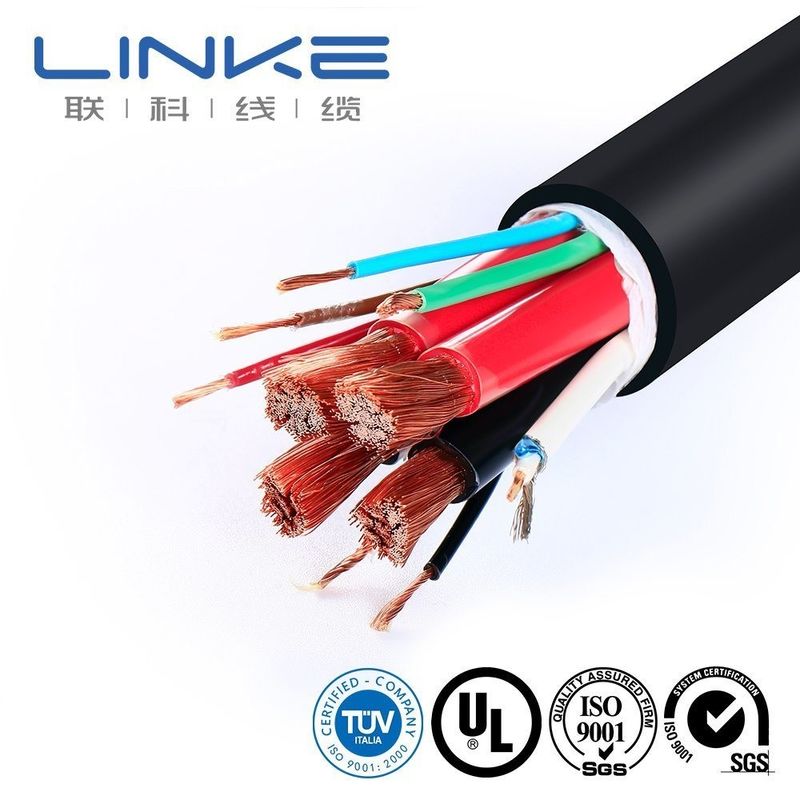

Kablo Yapımı
- Orkestra şefi:Esnek çıplak tavlanmış bakır tel
- Yalıtım:Silikon
- Ceket seçenekleri:Siyah, Turuncu, Kırmızı veya Sarı Mavi, tek ve çift yalıtımlı
- SQ MM boyutları (Avrupa tarzı):4 m2'den 240 m2'ye
- AWG boyutları (Kuzey Amerika stili):0AWG-10AWG
- Sıcaklık aralığı:-60°C ila 200°C
Ürün Özelleştirme Seçenekleri
| Marka |
BAĞLANTI |
Kesit (mm²) |
0,01-500mm² |
| Tel Ölçer (AWG) |
[örneğin, 24AWG, 28AWG] |
İletken |
Müşterinin ihtiyaçlarına göre kalaylı bakır/çıplak bakır |
| Yalıtım malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Ceket Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrik/Otomotiv/Enerji depolama//vb.] |
Ekranlama |
[Korumalı/Korumasız/Örgülü Kalkan] |
| Empedans |
[örneğin, 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[örn. ≥5* kablo çapı] |
Mevcut Derecelendirme |
[örneğin, 5A] |
| Gerilim Değeri |
[örneğin, 30V AC/DC] |
Bağlayıcı Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konektörler |
[örneğin, USB Tip-C, 3,5 mm Jak, RJ45] |
Ceket |
XLPE veya PE veya PVC KAUÇUK |
| Teslimat süresi |
Siparişi onayladıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi-70°C ila 350°C(-70°C ~ 350°C) |
Paket |
Rulo/kutu/plaka/Özel |
| Destek Hizmetleri |
özel kablo, hassas kesme, kıvırma ve pabuçların takılması dahil uçtan uca çözümler (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Bağımsız Laboratuvar • Eksiksiz Test Ekipmanları • Tam Kalite Kontrol
Üstün kalite ve güvenilir performans sağlamak için her ürünü katı standartlarla test ediyoruz.
Kalite Kontrol ve Test
| HAYIR. |
Test Öğesi |
Test Durumu |
Test Gereksinimi |
Test Verileri |
Sonuç |
| 1 |
Yapı Denetimi |
1. Kablo boyutu tablosu2'ye uyun. Minimum kalınlık ≥ ortalama kalınlığın %80'i |
Tel boyutu tablosuna uyun |
Test kaydına bakın |
Geçmek |
| 2 |
Termal Şok |
Numuneyi belirtilen büyüklükte bir demir çubuğa sarın, 1 saat boyunca belirtilen sıcaklıktaki bir yaşlandırma fırınına yerleştirin, numuneyi en az 30 dakika oda sıcaklığına soğutun, ardından numuneyi gözlemleyin |
Numune yüzeyinde çatlak yok |
Çatlak yok |
Geçmek |
| 3 |
Isı Deformasyonu |
1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)2. Numuneyi ve test fikstürünü, belirtilen sıcaklıkta 1 saat3 ön ısıtma için yaşlandırma fırınına yerleştirin. Numuneyi 1 saat boyunca test fikstürünün basınç kolonu altına yerleştirin4. Numune kalınlığını aynı konumda yeniden ölçün |
1. Numune, basınç kolonu nedeniyle çatlamamalı veya iletken2'yi açığa çıkarmamalıdır. Kalınlık azalması ≤ %50 |
Test kaydına bakın |
Geçmek |
| 4 |
FT2 |
125 mm yükseklikte standart bir alevi bir kez uygulayın |
1. Alev uzunluğu2 boyunca yayılmayacaktır. Alev yakındaki yanıcı malzemelere yayılmayacaktır. |
Test kaydına bakın |
Geçmek |
| 5 |
Yaşlanma |
1. 200 mm uzunluğundaki kılıfın beş bölümünü alın2. Numuneleri 168 saat boyunca 158°C'deki yaşlandırma fırınına yerleştirin3. Numuneleri çıkardıktan sonra, 16 saat boyunca 23±5°C oda sıcaklığında bekletin, ardından kopma uzamasını ve gerilme mukavemetini test edin. |
1. Yaşlanma öncesi uzama ≥ %300, yaşlanma sonrası uzama yaşlanma öncesindekinin ≥ %80'i2. Yaşlanmadan önce gerilme mukavemeti > 1,41kg/mm², yaşlanmadan sonra gerilme mukavemeti yaşlanmadan öncekinin ≥ %80'i |
Test kaydına bakın |
Geçmek |
| 6 |
Soğuk Bükme |
Numuneyi düşük sıcaklık kutusunda belirtilen sıcaklıkta 4 saat saklayın, numuneyi belirtilen boyuttaki demir çubuk üzerine belirtilen dönüşlerle sarın, numune düşük sıcaklık kutusundan alındıktan sonra 30 saniye içinde sarmayı tamamlayın |
Numune yüzeyinde çatlak yok |
Çatlak yok |
Geçmek |
| 7 |
İletken Direnci |
Bir metrelik damar iletkeninin direncini DC direnç ölçerle ölçün |
20°C'de 8AWG direnci ≤ 2,23Ω/km |
Test kaydına bakın |
Geçmek |
Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye yoğunlaşıyor ve
Kablo ve Tel'e, özellikle de profesyonel çözümler sunmak
Farklı endüstri müşterileri. İçerir:
İnsansı robot kablosu,
AI güç kablosu/veri kablosu,
Yarı iletken kablo/endüstriyel otomatik kablo,
Sensör kablosu,
Yeni enerji kablosu,
Tıbbi güzellik teli,
UL tel kablo,
Linke Cable, çeşitlendirilmiş ürünleri desteklemek için çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklere sahiptir.
müşteri ihtiyaçları. Aşağıdaki ürün yetkilerini aldık: UL 758,CCC,RoHs,REACH,CE; Biz
Aşağıdaki kalite yönetim sistemini elde ettik: ISO 9001-2015(Tüm ürünler); ISO 13485
(Tıbbi cihaz ve aletler), IATF 16949(Otomobil endüstrisi)
Üretici Profili
Tel ve kablo üreticisi Linke Cable Technology Co., Ltd, tel ve kablo ürünlerinin Ar-Ge, üretim ve pazarlamasında 10 yılı aşkın deneyimiyle Çin'in lider kablo tedarikçisidir. Aşağıdakiler de dahil olmak üzere dünya çapında çeşitli kablolar ve özel kablo çözümleri sağlama konusunda uzmanız:
- EV şarj kablosu
- Tıbbi kablo
- Silikon kablo
- Yay kablosu
- Örgülü kablo
- Çift loblu kablo
- UL tel
- Otomotiv kablosu
Linke Cable'da müşterilerimiz için daha iyi kablolar geliştirmek ve yaşam kalitesini artırmak için mühendisten mühendise bir yaklaşım kullanıyoruz.
Sertifikalarımız
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik izolasyon)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20279, UL20886, UL21664
- ISO9001 ve ISO13485, TS16949
- CNR- Cihaz Kablolama Malzemesi
- Ekstrüde PVC Yalıtımlı Tekli, 105°C, 1000V sınıfı, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2
- Ekstrüde PVC Entegre Olmayan Kılıflı Kablo, 105°C, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
- Ekstrüzyonlu TPU Entegre Olmayan Kılıflı Kablo, 80°C, 300V sınıfı, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
