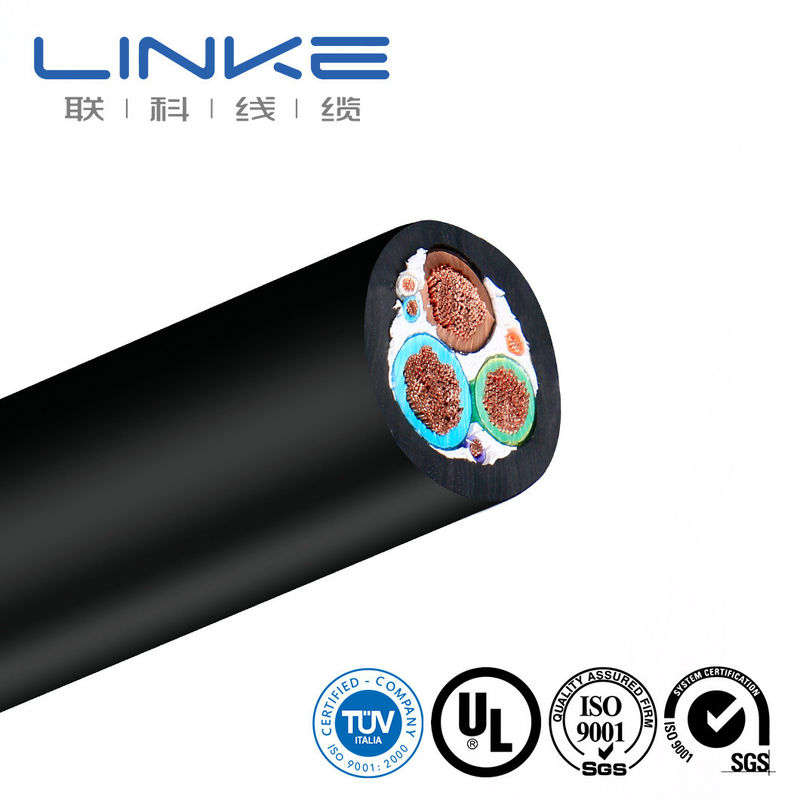

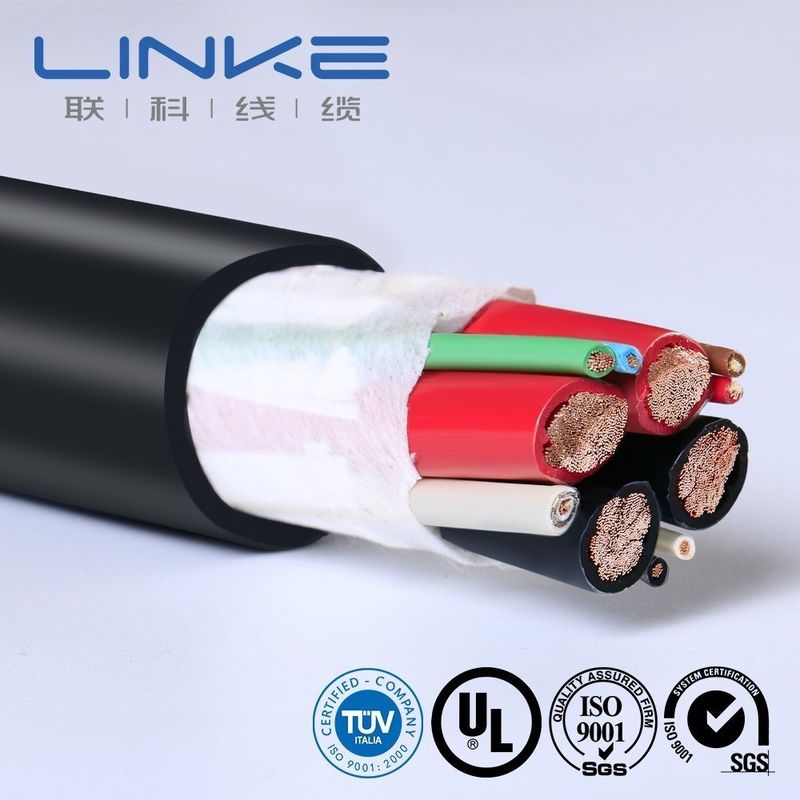

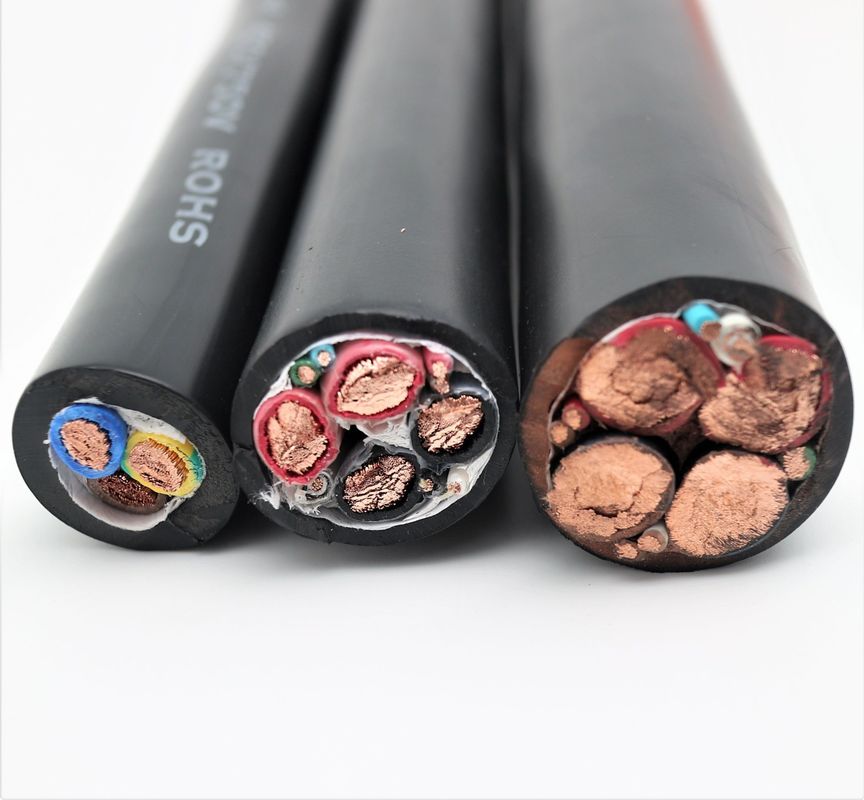

Elektrikli Araç EV Şarj Kablosu Uzatma Kablosu Evdc-RS90s90 Yüksek Esnek
Elektrikli araç şarj uygulamaları için tasarlanmış, yüksek esneklik ve dayanıklılık sunan birinci sınıf uzatma kablosu.
Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye odaklanmakta ve Kablo&Tel için profesyonel çözümler sunmaktadır, özellikle farklı endüstri müşterileri için. İçeriği şunlardır:
- İnsansı robot kablosu,
- Yapay zeka güç kablosu/veri kablosu,
- Yarı iletken kablo/endüstriyel otomatik kablo,
- Sensör kablosu,
- Yeni enerji kablosu,
- Tıbbi güzellik teli,
- UL tel kablosu,
Linke Cable, çeşitlendirilmiş müşteri ihtiyaçlarını desteklemek için çeşitlendirilmiş ürün geliştirme ve teknik yeteneklere sahiptir. Aşağıdaki ürün yetkilerini aldık: UL 758, CCC, RoHS, REACH, CE; Aşağıdaki kalite yönetim sistemlerini aldık: ISO 9001-2015 (Tüm ürünler); ISO 13485 (Tıbbi cihazlar ve aletler), IATF 16949 (Otomotiv endüstrisi)
Bağımsız Laboratuvar • Tam Test Ekipmanları • Tam Kalite Kontrol
Üstün kalite ve güvenilir performansı sağlamak için her ürünü sıkı standartlara göre test ediyoruz.
Tam test tesisleri ve standart prosedürlere sahip bağımsız bir kalite test laboratuvarı işletiyoruz. Ürün test standartlarımızın tam seti, tüm temel performans ve güvenlik göstergelerini kapsamaktadır. Sistematik ve titiz denetimler yoluyla ürün kalitesini etkin bir şekilde kontrol ediyor, riskleri azaltıyor ve size güvenebileceğiniz güvenli, istikrarlı ve yüksek kaliteli ürünler sunuyoruz.
| No. |
Test Kalemi |
Test Koşulu |
Test Gereksinimi |
Test Verisi |
Sonuç |
| 1 |
Yapısal Muayene |
1. Tel boyut tablosuna uyun2. Minimum kalınlık ortalama kalınlığın %80'inden büyük veya eşit |
Tel boyut tablosuna uyun |
Test kaydına bakın |
Geçti |
| 2 |
Termal Şok |
Numuneyi belirtilen boyuttaki bir demir çubuk üzerine sarın, belirtilen sıcaklıktaki bir yaşlandırma fırınına 1 saat yerleştirin, numuneyi oda sıcaklığına en az 30 dakika soğutun, ardından numuneyi gözlemleyin |
Numune yüzeyinde çatlak yok |
Çatlak yok |
Geçti |
| 3 |
Isı Deformasyonu |
1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)2. Numuneyi ve test aparatını belirtilen sıcaklıkta yaşlandırma fırınında önceden ısıtmak için 1 saat yerleştirin3. Numuneyi test aparatının basınç kolonu altına 1 saat yerleştirin4. Numune kalınlığını aynı konumda yeniden ölçün |
1. Numune basınç kolonu tarafından çatlamamalı veya iletkeni açığa çıkarmamalıdır2. Kalınlık azalması %50'den az veya eşit |
Test kaydına bakın |
Geçti |
| 4 |
FT2 |
Standart bir alevi 125 mm yükseklikte bir kez uygulayın |
1. Alev kendi uzunluğu boyunca yayılmamalıdır2. Alev yakındaki yanıcı maddelere yayılmamalıdır |
Test kaydına bakın |
Geçti |
| 5 |
Yaşlandırma |
1. 200 mm uzunluğunda beş adet kılıf alın2. Numuneleri 158°C'de yaşlandırma fırınına 168 saat yerleştirin3. Numuneleri çıkardıktan sonra, 16 saat boyunca oda sıcaklığına 23±5°C'de yerleştirin, ardından kopma uzaması ve çekme mukavemetini test edin |
1. Yaşlandırmadan önceki uzama ≥ %300, yaşlandırmadan sonraki uzama yaşlandırmadan önceki uzamanın ≥ %80'i2. Yaşlandırmadan önceki çekme mukavemeti > 1.41kg/mm², yaşlandırmadan sonraki çekme mukavemeti yaşlandırmadan önceki mukavemetin ≥ %80'i |
Test kaydına bakın |
Geçti |
| 6 |
Soğuk Bükme |
Numuneyi belirtilen sıcaklıkta düşük sıcaklık kutusunda 4 saat saklayın, numuneyi belirtilen boyutlardaki demir çubuk üzerine belirtilen sayıda sarın, numune düşük sıcaklık kutusundan çıkarıldıktan sonra 30 saniye içinde sarmayı tamamlayın |
Numune yüzeyinde çatlak yok |
Çatlak yok |
Geçti |
| 7 |
İletken Direnci |
Bir metrelik çekirdek iletkenin direncini DC direnç ölçer ile ölçün |
20°C'de, 8AWG direnci ≤ 2.23Ω/km |
Test kaydına bakın |
Geçti |
Yapısal Parametreler
| Kategori |
Tel özellikleri |
Referans akım (A) |
Çap (mm) |
| UL: EVE, EVT 600V |
3×16AWG |
12 |
10.8 |
| 3×14AWG |
16 |
13.4 |
| 3×16AWG+2×18AWG |
12 |
12.1 |
| 3×14AWG+2×18AWG |
16 |
13.9 |
Teknik Özellikler
| ELEKTRİKSEL ÖZELLİKLER |
FİZİKSEL ÖZELLİKLER |
| Anma gerilimi: DC 1000V |
Çekme mukavemeti: ≥20MPa |
Anma sıcaklığı: Kılıf -40~90°C
İzolasyon -40~125°C |
Uzatma: ≥300% |
İletken: Esnek Tavlanmış Bakır Tel
İzolasyon: Silikon
Renk seçenekleri: Siyah, Turuncu, Kırmızı veya Sarı Mavi kılıf, tek ve çift yalıtımlı
MM² boyutları (Avrupa tarzı): 4 mm² ila 240 mm²
AWG boyutları (Kuzey Amerika tarzı): 0AWG-10AWG
Sıcaklık aralığı: -60°C ila 200°C
Üretici Profili
Linke Cable Technology Co., Ltd, Çin'de tel ve kablo Ar-Ge, üretim ve pazarlamasında 10 yılı aşkın deneyime sahip lider bir kablo tedarikçisidir. EV şarj kablolarında uzmanız ve dünya çapında özel kablo çözümleri sunuyoruz.
| Marka |
LINKE |
Kesit Alanı (mm²) |
0.01-500mm² |
| Tel Ölçüsü (AWG) |
[Örn: 24AWG, 28AWG] |
İletken |
Müşterinin gereksinimlerine göre kalaylı bakır / ham bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Kılıf Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[Örn: 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrikli/Otomotiv/Enerji depolama//vb.] |
Ekranlama |
[Ekranlı/Ekranlı Değil/Örgü Ekranlı] |
| Empedans |
[Örn: 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[Örn: ≥5× kablo çapı] |
Akım Değeri |
[Örn: 5A] |
| Gerilim Değeri |
[Örn: 30V AC/DC] |
Konnektör Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konnektörler |
[Örn: USB Type-C, 3.5mm Jak, RJ45] |
Kılıf |
XLPE veya PE veya PVC KAUÇUK |
| Teslimat Süresi |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi 70°C ila 350°C (-70°C ~ 350°C) |

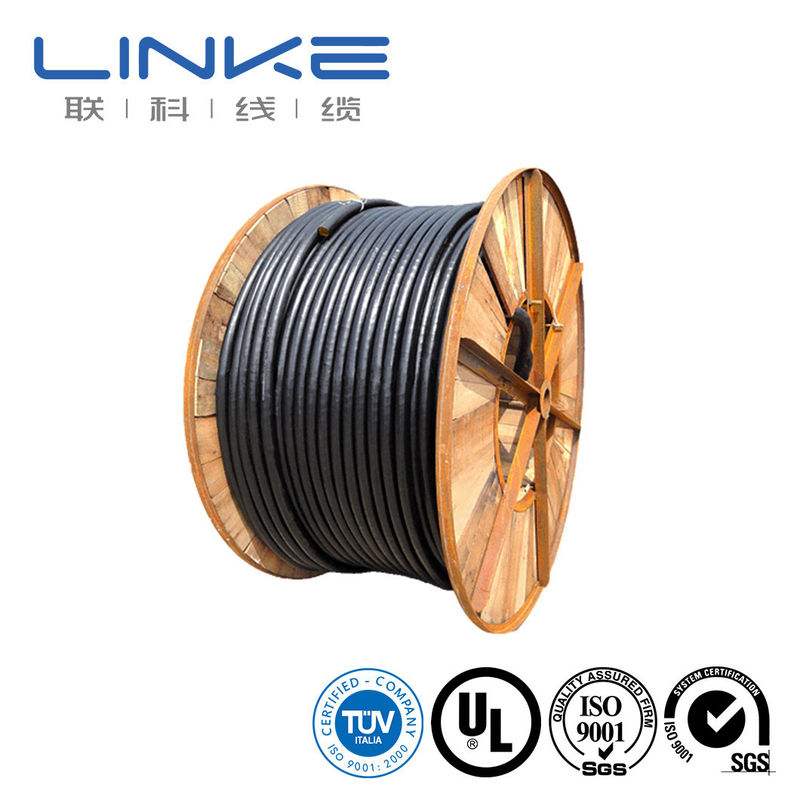

Paket |
Rulo/kutu/plaka/Özel |
| Destekleyici Hizmetler |
özel kablo, uçtan uca çözümler, hassas kesim, sıkma ve pabucun montajı dahil (malzeme belirtin, örn: bakır/nikel kaplama) |
Sertifikalarımız
Ürünlerimiz aşağıdaki uluslararası standartlara uygundur:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Cihaz Kablo Malzemesi
Ekstrüde PVC Yalıtımlı Tek, 105°C, 1000V, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Ekstrüde PVC Entegre Olmayan Kılıflı Kablo, 105°C, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Ekstrüde TPU Entegre Olmayan Kılıflı Kablo, 80°C, 300V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Sıkça Sorulan Sorular
Bir üretici misiniz yoksa ticaret şirketi misiniz?
Profesyonel bir üreticiyiz. Siparişinizi baştan sona kontrol edebiliriz. Bizi ziyaret etmenizi bekliyoruz.
Kalitenizi test etmek için bir numuneyi nasıl alabilirim?
Numuneler sizin için ücretsizdir. Yeni müşterilerin kurye ücretini ödemesi beklenmektedir.
Minimum Sipariş Miktarınız nedir?
Normalde 100m. Ancak, kablo çok ağırdır. Yüksek navlunu önlemek için uygun bir miktar sipariş etmeniz daha iyi olur.
