Referans Standart:UL 2263
UL No.:E364879
|
İnşaat
|
Özellikleri
|
|
1- Şef.
|
İsimlendirilmiş sıcaklık:-50°C~105°C
|
|
Malzeme: Çıplak Bakır
|
İsimlendirilmiş Voltaj:1000V
|
|
2İzolasyon
|
İletici Direnişi ((20°C'de):8AWG≤2.23Ω/km;10AWG≤3.51Ω/km;16AWG≤14.1Ω/km;Test yöntemi UL 2556 ile uyumludur
|
|
Malzeme: TPE
|
15°C yalıtım direnci:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Test yöntemi UL 2556 ile uyumludur
|
|
CkokusuSiyah, kırmızı, yeşil/sarı ya da başka
|
Dielektrik Voltaj:4.0KVAC/1 dakikada(8AWG),3.0KV AC/1 dakikada(10AWG), 2.0KV AC/1 dakikada(16AWG)- Bozulma yok..Test yöntemi UL 2556 ile uyumludur
|
|
3- Doldurucu.
|
Eğme yarıçapı Min:≥6OD.
|
|
Malzeme: pamuklu iplik
|
Sıcak Şok:150°C/1h Çatlak yok Test yöntemi UL 2556'ya uygun
|
|
4- Teyp.
|
Alev testi:FT1.Test yöntemi UL 2556 ile uyumludur
|
|
Malzeme:Dokulamayan kumaşlar
|
İzolasyon germe dayanıklılığı:Yaşlanmadan önce 5.5Mpa;Yaşlandıktan sonra(136°C/168H) ≥%75 orijinal.Test yöntemi UL 2556 ile uyumludur
|
|
5- Kabuk.
|
İzolasyon Uzunluğu:Yaşlanmadan önce%200;Yaşlandıktan sonra(136°C/168H) ≥%75 orijinal.Test yöntemi UL 2556 ile uyumludur
|
|
Malzeme: TPE
|
Ceketin germe dayanıklılığı:Yaşlanmadan önce 8.3Mpa;Yaşlandıktan sonra(136°C/168H) ≥%75 orijinal.Test yöntemi UL 2556 ile uyumludur
|
|
Rengi: Siyah veya Turuncu
|
Ceket Uzunluğu:Yaşlanmadan önce%200;Yaşlandıktan sonra(136°C/168H) ≥%75 orijinal.Test yöntemi UL 2556 ile uyumludur
|
|
|
Soğuk bükme testi:-40°C/4H, çatlamıyor.Test yöntemi UL 2556 ile uyumludur
|
|
|
Sıcak şok testi:150°C/1H, çatlamıyor.Test yöntemi UL 2556 ile uyumludur
|
|
Türü
|
Ana hatlar Boyut & E
|
Sinyal hatlarının boyutu
|
İzin verilen ampacity@20°C çevre ref.
|
Çapraz Ref. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW ((20AGW/18AGW/16AGW) 0-6
|
32A
|
12.0±0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
13.8±0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48A
|
15.0±0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80A
|
18.9±0.5
|
|
EVC 1005
|
3AGW/4+12AGW(14AGW/10AGW)
|
18AGW ((20AGW/22AGW) 0-8
|
170A ((200A)
|
28.3±1.0
|
|
EVC 1006
|
2AGW/4+12AGW(14AGW/10AGW)
|
200A ((250A)
|
31.0±1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW(14AGW/10AGW)
|
300A-350A
|
36.5±1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120A
|
21.0±1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250A ((300A)
|
34.0±1.0
|
UL 2263 EV şarj kablosu (CCS1 için uygundur)
Referans Standart:UL 2263
UL No.:E364879
| İnşaat |
Özellikleri |
| 1- Şef. |
İsimlendirilmiş sıcaklık:-40°C~105°C |
| Malzeme: Çıplak Bakır |
Adlık Voltaj: 300V; 600V veya 1000V |
| 2İzolasyon |
Alev testi: VW-1 Test yöntemi UL 2556'ya uygun |
| Malzeme: TPE |
Min: Bükme yarıçapı: ≥6*OD |
| Renk:Siyah,Kırmızı,Yeşil/Sarı veya diğer |
Dielektrik Voltaj: 1.5kVac/1min. Bozulma testi yöntemi yok UL 2556'ya uygun |
| 3- Doldurucu. |
Soğuk bükme:-40°C/4h Çatlak yok Test yöntemi UL 2556'ya uygun |
| Malzeme: pamuklu iplik |
Sıcak Şok:150°C/1h Çatlak yok Test yöntemi UL 2556'ya uygun |
| 4- Teyp. |
Yağ direnci:IRM902, 60°C/168h Çekim ve uzatma ≥70% Yaşlanmamış değer |
| Malzeme:Dokulamayan kumaşlar |
Parçalama direnci:S≤12AWG 4.45kN, 12AWG
|
| 5- Kabuk. |
Hava Duruma Direnci: 720 xenon yaylı hava ölçerinde, çatlak yok. |
| Malzeme: TPE |
Çevre Gereksinimleri:RoHS ile uyumlu |
| Renk: Siyah veya Turuncu (özelleştirilebilir) |
|
| Türü |
Boyut |
Yönetici Stranded OD mm Ref. |
Maks. İletici direnci mΩ/m@20°C |
İzin verilen ampacity@20°C çevre ref. |
Çapraz Ref. mm |
Paketleme M/Rol (Ref.) |
| 600V veya 1000V EVE (TPE) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
| 3×14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
| 3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
| 3×10AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
| 2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
| 3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
| 3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
| 3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
| 3×10AWG+1×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
| 2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
| 2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
| 3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
| 3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
| 3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
| 3×10AWG+2×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
| 2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
| 2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
| 2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
| 2×1/0AWG+2AWG+4×16AGW |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG
(2×3/0AWG+4AWG+6X18AWG)
3/0AWG Yer hattı minimum 4AWG
|
13.05/10.5 |
0.219.0.349 |
260A |
45.0±1.0 |
150m/1200# |
| 4X1-0AWG+4AWG+6X18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
45.7±1.2 |
150m/1200# |
| 300V EVJE (TPE) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
| 3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
| 3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
| 3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
| 3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
| 3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
| 3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
| 3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
| 3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
| Sinyal tellerinin sayısı 0 ~ 6 veya daha fazla olabilir, sinyal tel ileticisi özellikleri 16AWG, 18AWG, 20AWG, 22AWG olabilir. |
Yukarıdaki ürün özellikleri, boyutları ve yapıları teknolojik ilerleme nedeniyle değiştirilebilir. Benzer özellikler müşteri ihtiyaçlarına göre tasarlanabilir ve üretilebilir.

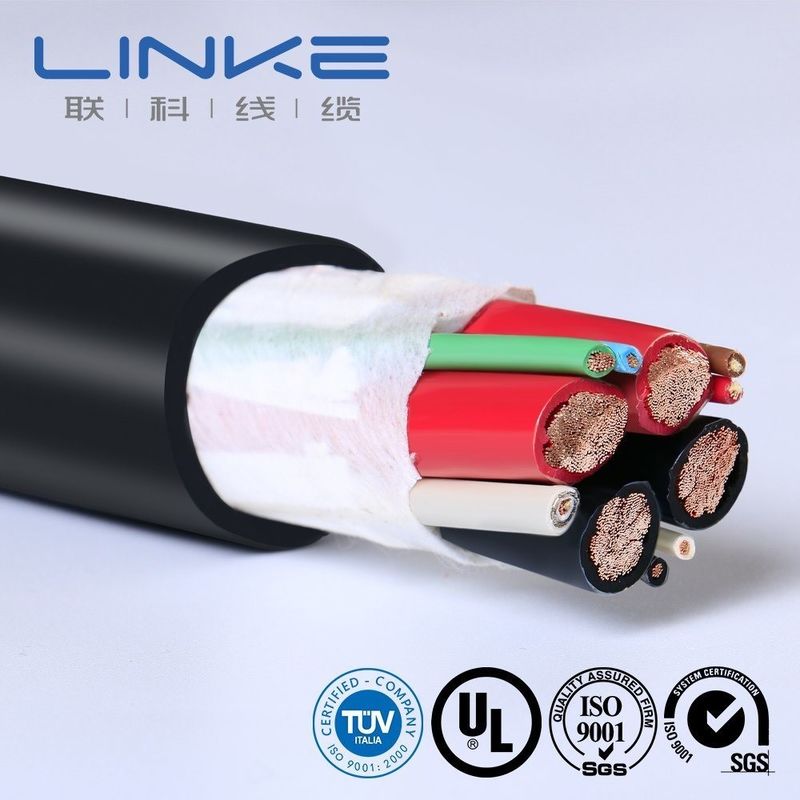

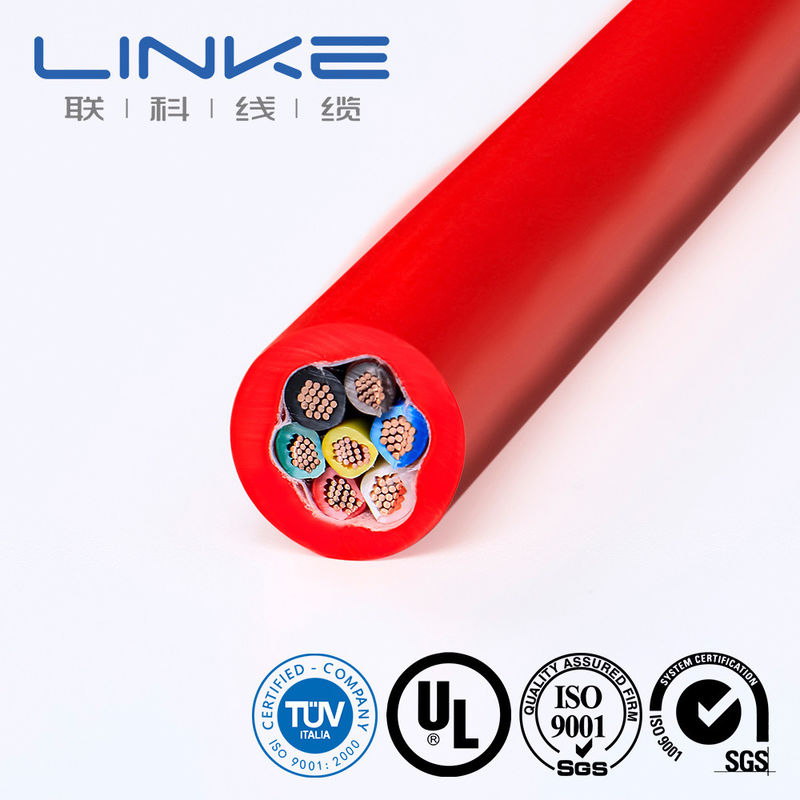

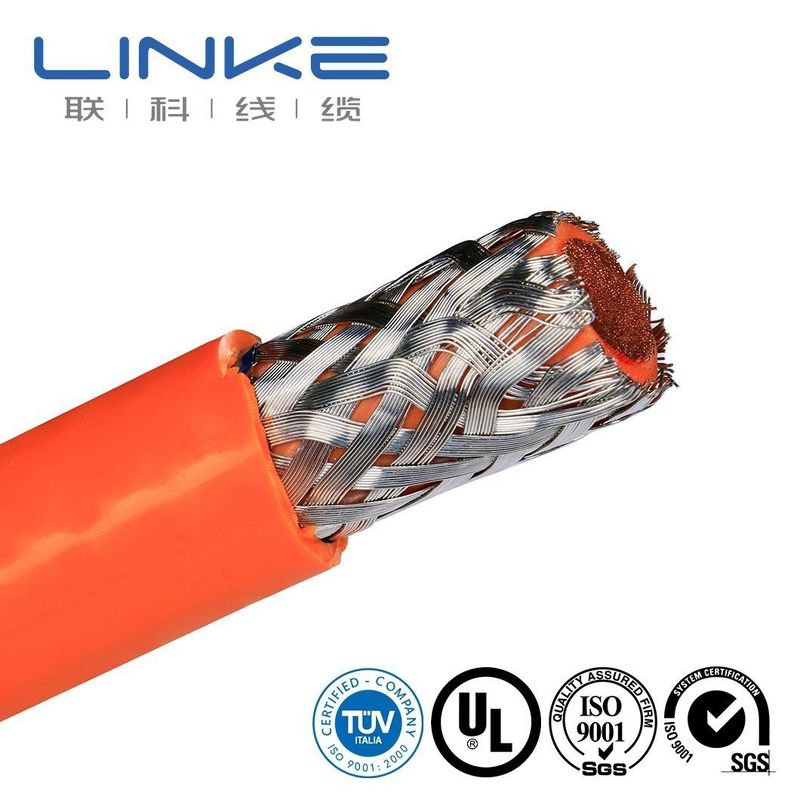

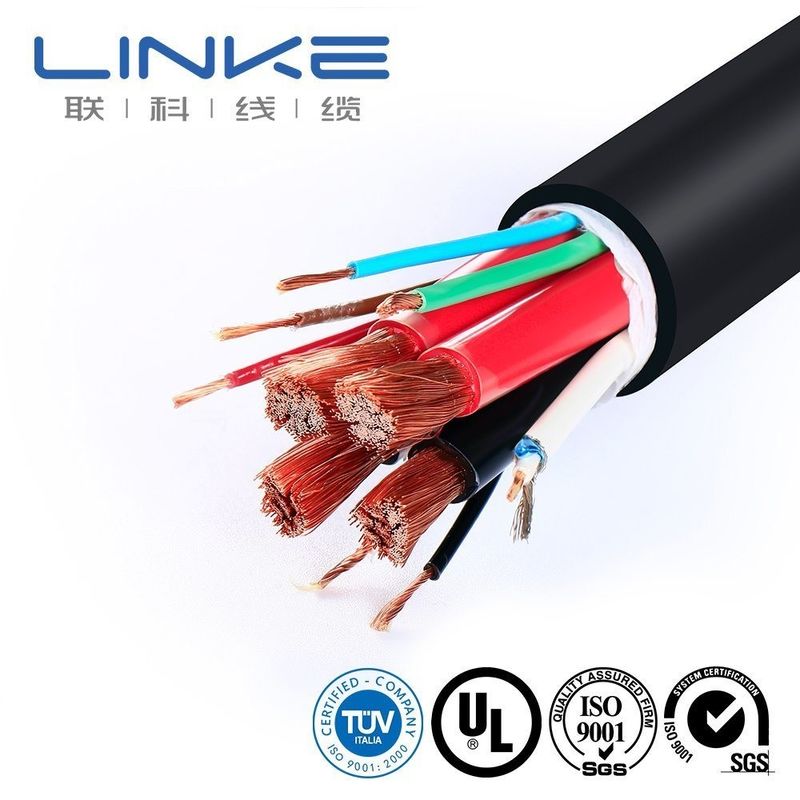

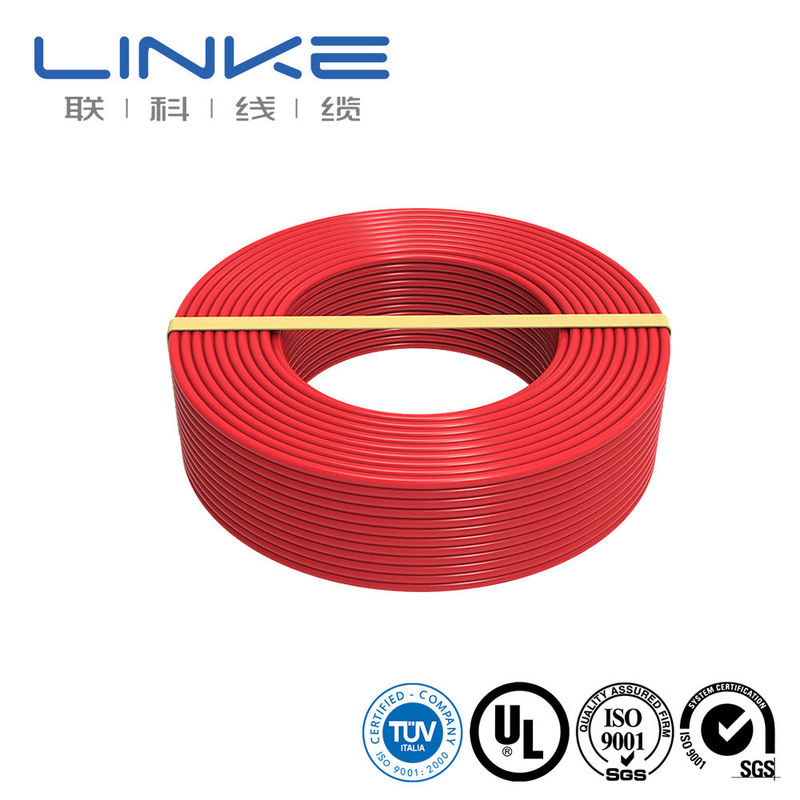

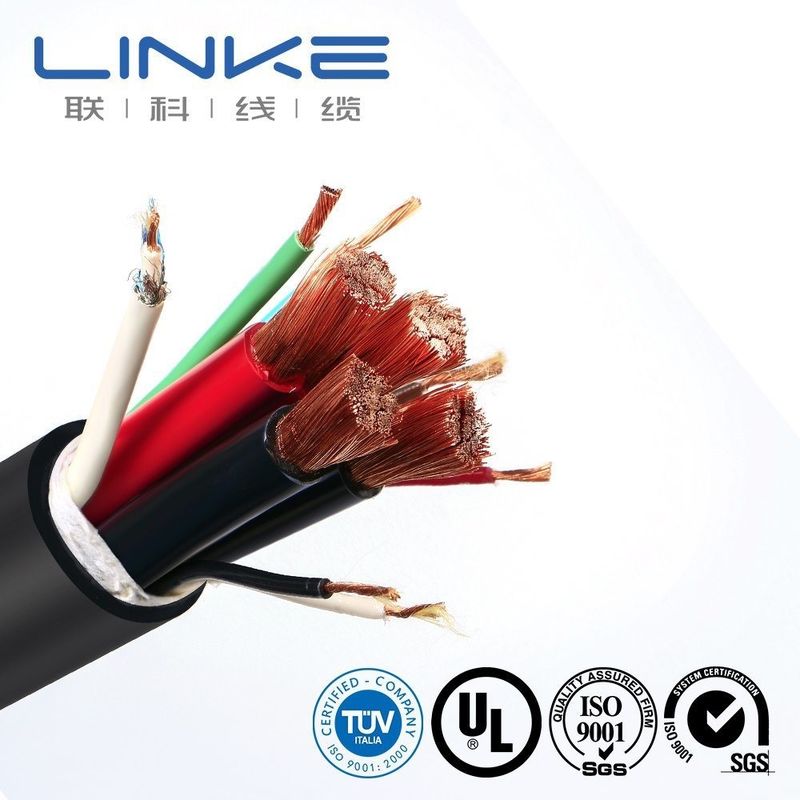

Detaylı Fotoğraflar
