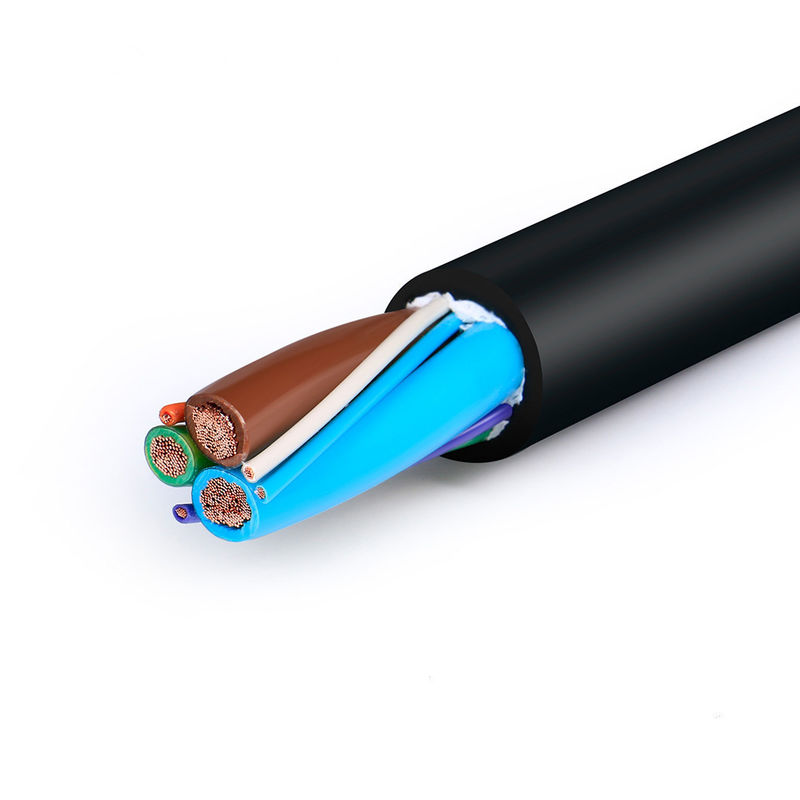

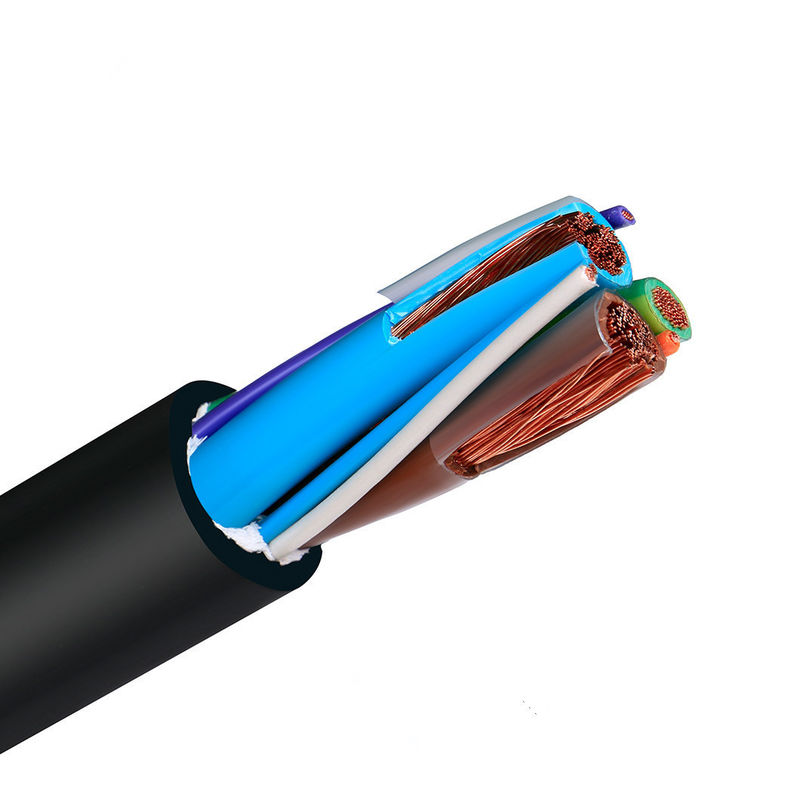

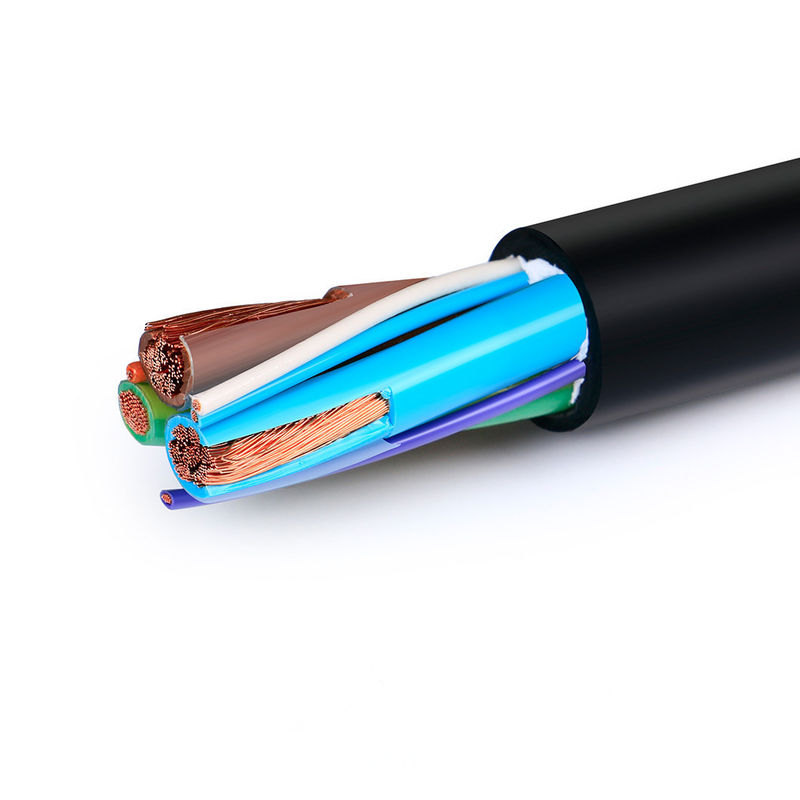

UL 40A 50A 3x8AWG+1x18AWG EV Şarj Kablosu
Elektriksel özellikler
- Rütbeli akım: 16A
- Çalışma voltajı: 250V AC
- İzolasyon direnci: >1000MΩ
- Termal sıcaklık artışı: <50K
- Dayanma voltajı: 2000V
- Çalışma sıcaklığı: -30°C - +50°C
- IEC 62196-2 Elektrikli Araç Şarj Kablosu Standartlarına Uygun
Ürün Genel Görünümü
UL standardı tek fazlı 32A elektrikli araç şarj kablosu 3*10AWG+1*18AWG
EV şarj kablosu, elektrikli araçları şarj istasyonlarına veya elektrik prizlerine bağlayan esnek bir kablodur.Hem yumuşak hem de dayanıklı olan TPE yalıtım malzemesiKablo üstün esneklik, elastikiyet, yüksek bükme kapasitesi, yüksek/düşük sıcaklık toleransı ve sürtünme direnci ile yüksek performanslı bir TPE kablosu,ve sertleşmeden düşük sıcaklıklarda performansını korur.
Teknik özellikler
| Bileşen |
Özellikler |
| Şoför |
Malzeme: Çıplak bakır
İsimlendirilmiş sıcaklık: -40°C - 105°C
Adlık voltaj: 300V; 600V veya 1000V |
| İzolasyon |
Malzeme: TPE veya PVC
Renk: Siyah, Beyaz, Yeşil/Sarı
Alev testi: UL 2556 uyarınca VW-1 test yöntemi
Minimum bükme yarıçapı: ≥5*OD
Dielektrik voltaj: UL 2556 başına 1,5kVac/1min
Soğuk bükme: -40 °C/4h UL 2556'ya göre çatlak yok
Termal şok: UL 2556'ye göre 150°C/1h çatlak yok |
| Doldurma |
Malzeme: PP tel
Yağ direnci: IRM902, 60°C/168h germe uzunluğu ≥70% yaşlanmamış değer |
| Teyp |
Malzeme: Kumaş
Sıkıştırma gücü: S≤12AWG 4.45kN, 12AWG
|
| Kabuk |
Malzeme: TPE veya PVC
Rengi: Siyah veya Turuncu
Hava koşullarına dayanıklılık: 720 saatlik ksenon yay lambası testi, çatlak yok
Çevre uyumluluğu: RoHS 2.0 ve REACH |
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5× kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
Çok sütunlu kablolar, sonundan sonuna kadar çözümler, tam kesme, krimme ve bantların montajı da dahil olmak üzere (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
|
|
Bağımsız Laboratuvar•Tam Test Ekipmanı•Tam Kalite Kontrolü
Her ürünü üstün kalite ve güvenilir performans sağlamak için sıkı standartlarla test ediyoruz.
|
- Hayır, hayır.
|
Test Ürünü
|
Test Durumu
|
Test Gerekçesi
|
Test verileri
|
Sonuç
|
|
1
|
Yapı Denetimi
|
1Kablo boyutu tablosuna uygun 2. Asgari kalınlık orta kalınlığın %80'inden ≥
|
Kablo boyutu tablosuna uymak
|
Test kaydına bakın
|
Geç.
|
|
2
|
Isı Şoku
|
Örneği belirtilen büyüklükte bir demir çubuğuna sarın, belirtilen sıcaklıkta 1 saat boyunca bir yaşlanma fırına koyun, örneği en az 30 dakika oda sıcaklığına soğutun, daha sonra örneği gözlemleyin.
|
Örnek yüzeyinde çatlak yok
|
Çatlak yok.
|
Geç.
|
|
3
|
Isı Deformasyonu
|
1. Örnek kalınlığını ölçün (ölçme pozisyonunu işaretleyin) 2. Örnek ve test cihazını, belirtilen sıcaklıkta 1 saat önce ısıtmak için yaşlanma fırına koyun3.Örneği 1 saat boyunca test cihazının basınç sütununa yerleştirin4Örnek kalınlığını aynı konumda tekrar ölçün.
|
1. Örnek basınç sütunu veya açık iletken tarafından kırılmamalıdır2. Kalınlık azaltma ≤ 50%
|
Test kaydına bakın
|
Geç.
|
|
4
|
FT2
|
Bir kez 125 mm yükseklikte standart bir alev uygulayın
|
1. Alev uzunluğu boyunca yayılmamalı2. Alev yakın yanıcı malzemelere yayılmamalı
|
Test kaydına bakın
|
Geç.
|
|
5
|
Yaşlanma
|
1. 200 mm uzunluğunda bir kabuktan beş bölüm alın2. Örnekleri 158 ° C'de 168 saat boyunca yaşlanma fırına koyun. Örnekleri çıkardıktan sonra 16 saat boyunca oda sıcaklığında 23 ± 5 ° C'ye koyun.Sonra kırılma ve germe dayanıklılığındaki uzanmayı test edin.
|
1. Yaşlanmadan önce uzatma ≥ 300%, yaşlanmadan sonra uzatma ≥ 80% 2. Yaşlanmadan önce çekim dayanıklılığı > 1.41kg/mm2, yaşlanmadan sonra çekim dayanıklılığı ≥ 80%
|
Test kaydına bakın
|
Geç.
|
|
6
|
Soğuk Bend
|
Örneği 4 saat boyunca belirtilen sıcaklıkta düşük sıcaklıklı kutuda saklayın, rüzgar örneği belirtilen boyutta demir çubuğunda belirtilen dönüşlerle,Örnek düşük sıcaklıklı kutudan çıkarıldıktan sonra 30 saniye içinde tam sarmalama
|
Örnek yüzeyinde çatlak yok
|
Çatlak yok.
|
Geç.
|
|
7
|
İletici direnci
|
Bir metrelik çekirdek iletkeninin direncini DC direnc ölçerle ölçün.
|
20°C'de, 8AWG ≤ 2.23Ω/km direnç
|
Test kaydına bakın
|
Geç.
|
Linke kablo teknolojisi (DongGuan) Co. Ltd.
Özellikle kablo ve tel sektöründe profesyonel çözümler sunmak
Farklı endüstri müşterileri.
İnsan benzeri robot kablosu,
AI güç kablosu/ veri kablosu,
Yarım iletken kablo/endüstriyel otomatik kablo
Sensör kablosu,
Yeni enerji kablosu,
Tıbbi güzellik kablosu,
UL kablosu,
Linke Cable, çeşitli ürün geliştirme yeteneklerine ve teknik yeteneklerine sahip.
Müşteri ihtiyaçları için aşağıdaki ürün yetkisini aldık:UL 758,CCC,RoH'lar,REACH,CE; Biz
aşağıdaki kalite yönetim sistemini elde etmişlerdir::ISO 9001-2015(Tüm ürünler)ISO 13485
(Tıbbi cihazlar ve aletler),IATF 16949(Otomotiv endüstrisi)
Şirketin yetenekleri
Her biri 10 yıldan fazla kablo ve kablo teknolojisi deneyimi olan 6 mühendislik uzmanından oluşan güçlü bir Ar-Ge ekibimizi sürdürüyoruz.Mühendislik departmanımız, doğru ve etkili müşteri desteği sağlamak için profesyonel kablo çözümleri sunar.Kalite kontrol departmanı, malzeme alımından nakliyeye kadar her adımı titiz bir şekilde denetleyen ve ürün kalitesinin %100'ünü garanti eden 10 uzmanı içerir.Üretim ekibimiz 50'den fazla deneyimli üretim uzmanından oluşuyor..
Sıkça Sorulan Sorular
Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi baştan sona yönetiriz. Bizi ziyaret etmeye hoş geldiniz - Shenzhen'de toplama hizmeti sağlıyoruz.
Kalitesini test etmek için bir numune nasıl alabilirim?
Örnekler ücretsiz olarak verilir. Yeni müşteriler kurye maliyetlerinden sorumludur.
Minimum sipariş miktarınız nedir?
Normalde 100 metre. Ancak kablo ağırlığı nedeniyle, nakliye maliyetlerini en aza indirmek için uygun miktarlarda sipariş vermenizi öneririz. Deniz taşımacılığı en ekonomik seçenektir.
İndirim alabilir miyim?
Sipariş miktarına göre indirimler mevcuttur. Nakliye masraflarını da karşılayabiliriz. Detaylar için lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, markasınızı tanıtmak için şirketinizin adını ve özel kalite kartlarını basmak da dahil olmak üzere OEM hizmetleri sunuyoruz.
