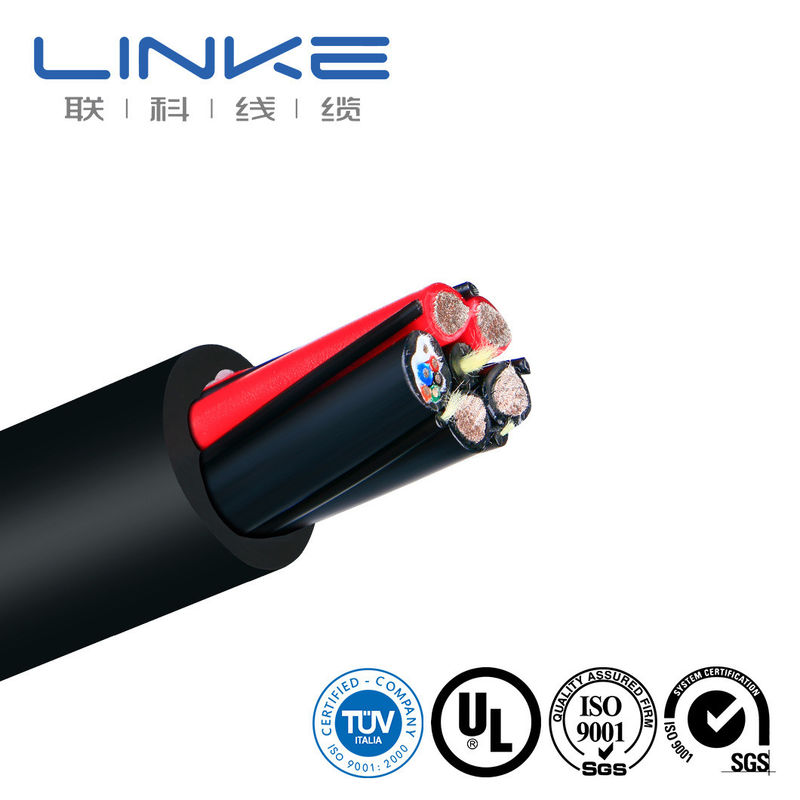

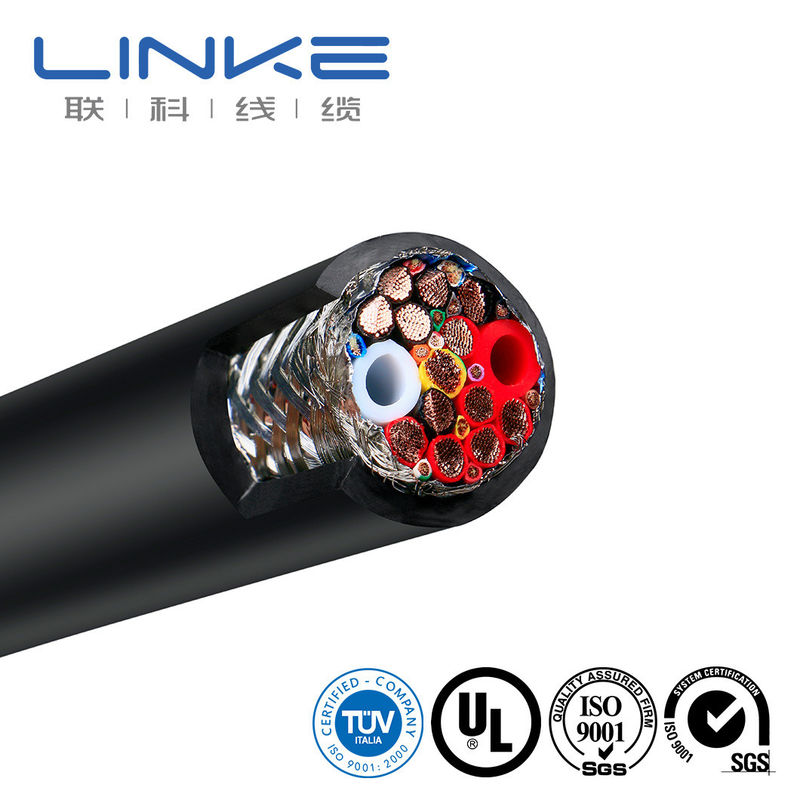

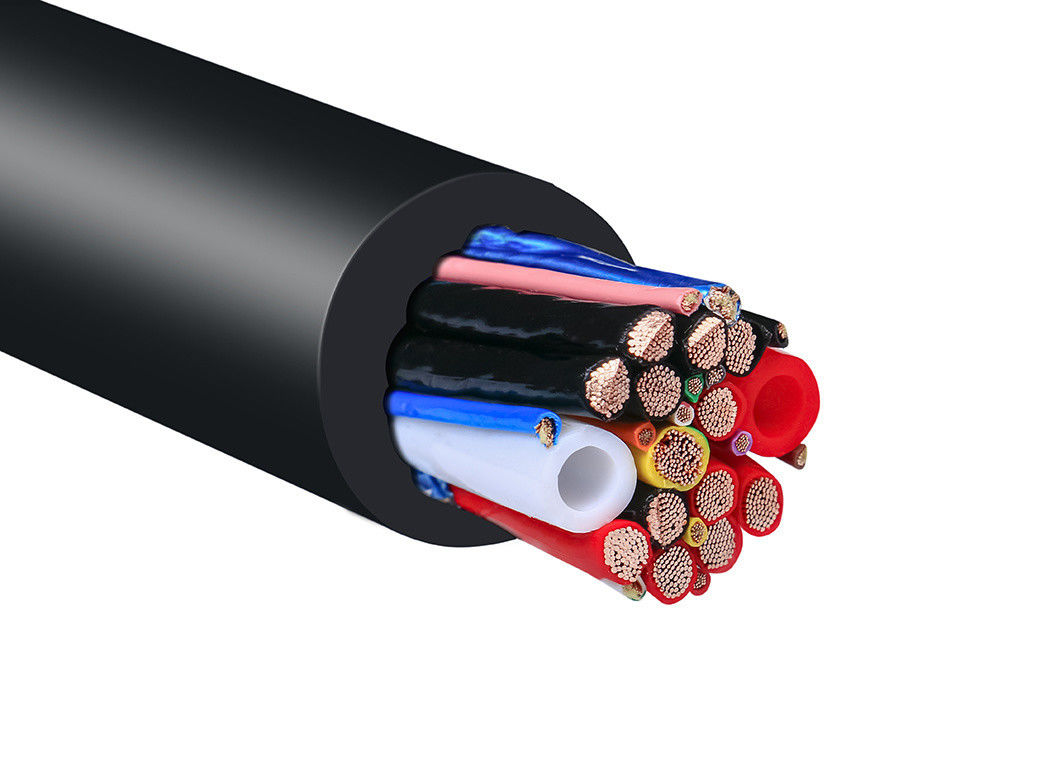

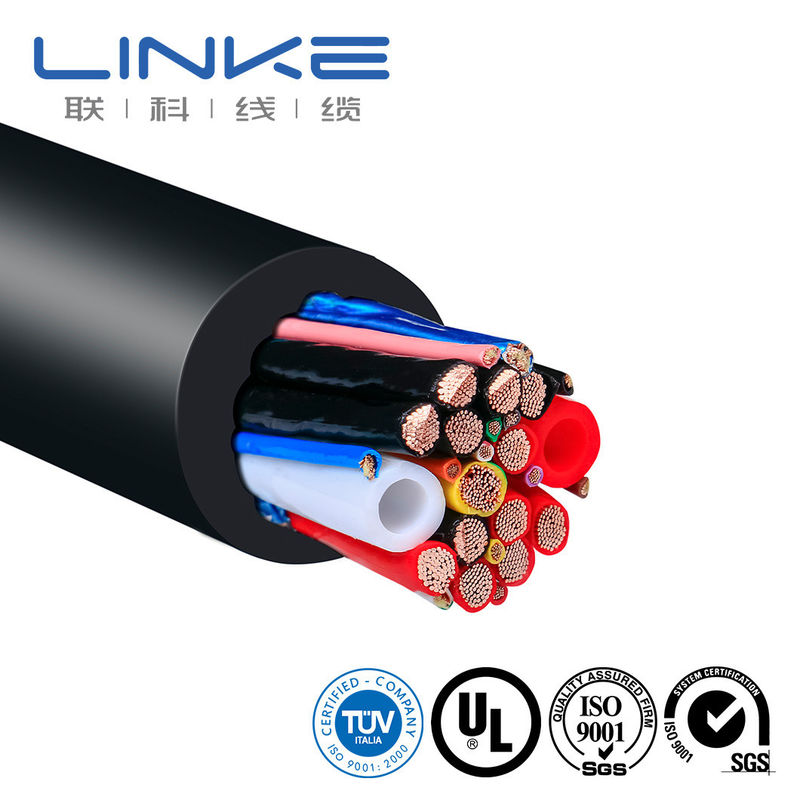

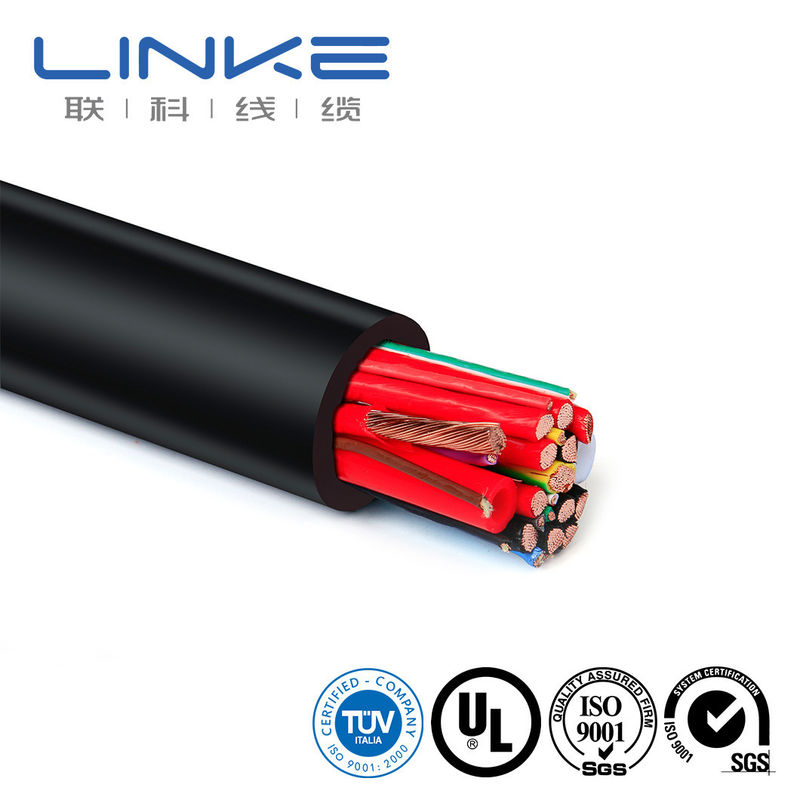

Enerji Sıvı Soğutmalı TPU Kılıflı 1000V Özelleştirilmiş Bakır İletkenli EV Şarj Kablosu
Kablo Yapısı Özellikleri
| Modeli |
İletken (mm²) |
Yapı |
İletken DIA (mm) |
Malzeme |
Yalıtım Kalınlığı (mm) |
Yalıtım Malzemesi |
Yalıtım Dış Çapı (mm) |
20°C İletken Direnci (Ω/KM) |
| EV-YJ |
1.5 |
48/0,20 |
1.60 |
Bakır |
0,6 |
Silikon |
2,90±0,15 |
≤12,7 |
| EV-YJ |
2.5 |
80/0,20 |
2.06 |
Bakır |
0,7 |
Silikon |
3,50±0,15 |
≤7,60 |
| EV-YJ |
4 |
128/0,20 |
2.62 |
Bakır |
0,8 |
Silikon |
4,30±0,15 |
≤4,71 |
| EV-YJ |
6 |
196/0,20 |
3.50 |
Bakır |
0,8 |
Silikon |
5,10±0,20 |
≤3,14 |
| EV-YJ |
10 |
322/0,20 |
4.50 |
Bakır |
1.00 |
Silikon |
6,70±0,20 |
≤1,82 |
| EV-YJ |
16 |
513/0,20 |
5.70 |
Bakır |
1.10 |
Silikon |
8,00±0,30 |
≤1,16 |
| EV-YJ |
25 |
798/0,20 |
7.10 |
Bakır |
1.3 |
Silikon |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0,20 |
8.50 |
Bakır |
1.3 |
Silikon |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0,20 |
10.10 |
Bakır |
1.50 |
Silikon |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0,20 |
12.10 |
Bakır |
1.50 |
Silikon |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0,20 |
14.10 |
Bakır |
1.50 |
Silikon |
17,50±0,50 |
≤0,196 |
Teknik Özellikler
- İletken: Esnek Çıplak Tavlı Bakır Tel
- İzolasyon: TPU (Termoplastik Poliüretan)
- Renk Seçenekleri: Siyah, Turuncu, Kırmızı, Sarı veya Mavi ceket
- Tek ve çift yalıtımlı konfigürasyonlarda mevcuttur
- Avrupa Boyutları: 4 m2 ila 240 m2
- Kuzey Amerika Boyutları: 0AWG ila 10AWG
- Sıcaklık Aralığı: -60°C ila 200°C
| Marka |
BAĞLANTI |
Kesit (mm²) |
0,01-500mm² |
| Tel Ölçer (AWG) |
[örneğin, 24AWG, 28AWG] |
İletken |
Müşterinin ihtiyaçlarına göre kalaylı bakır/çıplak bakır |
| Yalıtım malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Ceket Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrik/Otomotiv/Enerji depolama//vb.] |
Ekranlama |
[Korumalı/Korumasız/Örgülü Kalkan] |
| Empedans |
[örneğin, 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[örn. ≥5× kablo çapı] |
Mevcut Derecelendirme |
[örneğin, 5A] |
| Gerilim Değeri |
[örneğin, 30V AC/DC] |
Bağlayıcı Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konektörler |
[örneğin, USB Tip-C, 3,5 mm Jak, RJ45] |
Ceket |
XLPE veya PE veya PVC KAUÇUK |
| Teslimat süresi |
Siparişi onayladıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi-70°C ila 350°C(-70°C ~ 350°C) |
Paket |
Rulo/kutu/plaka/Özel |
| Destek Hizmetleri |
çok sütunlu {3}{l}{özel kablo, hassas kesme, kıvırma ve pabuçların takılması dahil uçtan uca çözümler (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
|
|
Bağımsız Laboratuvar•Komple Test Ekipmanları•Tam Kalite Kontrol
Üstün kalite ve güvenilir performans sağlamak için her ürünü katı standartlarla test ediyoruz.
|
HAYIR.
|
Test Öğesi
|
Test Durumu
|
Test Gereksinimi
|
Test Verileri
|
Sonuç
|
|
1
|
Yapı Denetimi
|
1. Kablo boyutu tablosu2'ye uyun. Minimum kalınlık ≥ ortalama kalınlığın %80'i
|
Tel boyutu tablosuna uyun
|
Test kaydına bakın
|
Geçmek
|
|
2
|
Termal Şok
|
Numuneyi belirtilen büyüklükteki bir demir çubuğa sarın, 1 saat boyunca belirtilen sıcaklıktaki bir yaşlandırma fırınına yerleştirin, numuneyi en az 30 dakika oda sıcaklığına soğutun, ardından numuneyi gözlemleyin
|
Numune yüzeyinde çatlak yok
|
Çatlak yok
|
Geçmek
|
|
3
|
Isı Deformasyonu
|
1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)2. Numuneyi ve test düzeneğini, belirtilen sıcaklıkta 1 saat3 ön ısıtma için yaşlandırma fırınına yerleştirin. Numuneyi 1 saat boyunca test fikstürünün basınç kolonu altına yerleştirin4. Numune kalınlığını aynı konumda yeniden ölçün
|
1. Numune, basınç kolonu nedeniyle çatlamamalı veya iletken2'yi açığa çıkarmamalıdır. Kalınlık azalması ≤ %50
|
Test kaydına bakın
|
Geçmek
|
|
4
|
FT2
|
125 mm yükseklikte standart bir alevi bir kez uygulayın
|
1. Alev uzunluğu2 boyunca yayılmayacaktır. Alev yakındaki yanıcı malzemelere yayılmayacaktır.
|
Test kaydına bakın
|
Geçmek
|
|
5
|
Yaşlanma
|
1. 200 mm uzunluğundaki kılıfın beş bölümünü alın2. Numuneleri 168 saat boyunca 158°C'deki yaşlandırma fırınına yerleştirin3. Numuneleri çıkardıktan sonra, 16 saat boyunca 23±5°C oda sıcaklığında bekletin, ardından kopma uzamasını ve gerilme mukavemetini test edin.
|
1. Yaşlanma öncesi uzama ≥ %300, yaşlanma sonrası uzama yaşlanma öncesindekinin ≥ %80'i2. Yaşlanmadan önce gerilme mukavemeti > 1,41kg/mm², yaşlanmadan sonra gerilme mukavemeti yaşlanmadan öncekinin ≥ %80'i
|
Test kaydına bakın
|
Geçmek
|
|
6
|
Soğuk Bükme
|
Numuneyi düşük sıcaklık kutusunda belirtilen sıcaklıkta 4 saat saklayın, numuneyi belirtilen boyuttaki demir çubuk üzerine belirtilen dönüşlerle sarın, numune düşük sıcaklık kutusundan alındıktan sonra 30 saniye içinde sarmayı tamamlayın
|
Numune yüzeyinde çatlak yok
|
Çatlak yok
|
Geçmek
|
|
7
|
İletken Direnci
|
Bir metrelik damar iletkeninin direncini DC direnç ölçerle ölçün
|
20°C'de 8AWG direnci ≤ 2,23Ω/km
|
Test kaydına bakın
|
Geçmek
|
Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye yoğunlaşıyor ve
Kablo ve Tel'e, özellikle de profesyonel çözümler sunmak
Farklı endüstri müşterileri. İçerir:
İnsansı robot kablosu,
AI güç kablosu/veri kablosu,
Yarı iletken kablo/endüstriyel otomatik kablo,
Sensör kablosu,
Yeni enerji kablosu,
Tıbbi güzellik teli,
UL tel kablo,
Linke Cable, çeşitlendirilmiş ürünleri desteklemek için çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklere sahiptir.
müşteri ihtiyaçları. Aşağıdaki ürün yetkilendirmesini aldık: UL 758,CCC,RoH'ler,ULAŞMAK,CE; Biz
Aşağıdaki kalite yönetim sistemini elde ettik:ISO 9001-2015(Tüm ürünler); ISO 13485
(Tıbbi aparat ve aletler),IATF 16949(Otomobil endüstrisi)
Sertifikalar ve Uyumluluk
- UL Standartları: 1007, 1185, 1672, 10070, 10483, 1015, 1569, 10012, 10269
- Ek UL Standartları: 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2576, 2661, 2919, 20279, 20886, 21664
- Kalite Yönetimi: ISO9001, ISO13485, TS16949
- CNR Cihaz Kablolama Malzemesi Uygunluğu
- Ekstrüde PVC İzoleli Tekli, 105°C dereceli, 1000V
- Ekstrüde PVC Entegre Olmayan Ceketli Kablo, 105°C dereceli, 1000V
- Ekstrüzyonlu TPU Entegre Olmayan Ceketli Kablo, 80°C dereceli, 300V
Sıkça Sorulan Sorular
Üretici veya ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi ilk başından sonuna kadar kontrol edebiliriz. Bizi ziyaret etmeye hoş geldiniz. Seni Shenzhen'den alacağız.
Kalitenizi test etmek için nasıl örnek alabilirim?
Numuneler sizin için ücretsizdir. Yeni müşterilerin kurye ücretini ödemesi bekleniyor.
Minimum Sipariş Miktarınız Nedir?
Normalde 100m. Ancak kablo çok ağırdır. Yüksek navlun önlemek için uygun miktarda sipariş verseniz iyi olur. Deniz taşımacılığı en iyi seçenektir.
İndirim alabilir miyim?
Miktarınıza bağlıdır. İndirim yapıp navlunu karşılayabiliriz. Lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabilir ve hatta kalite kartınızı şirketinizi tanıtmak için özelleştirebiliriz.
