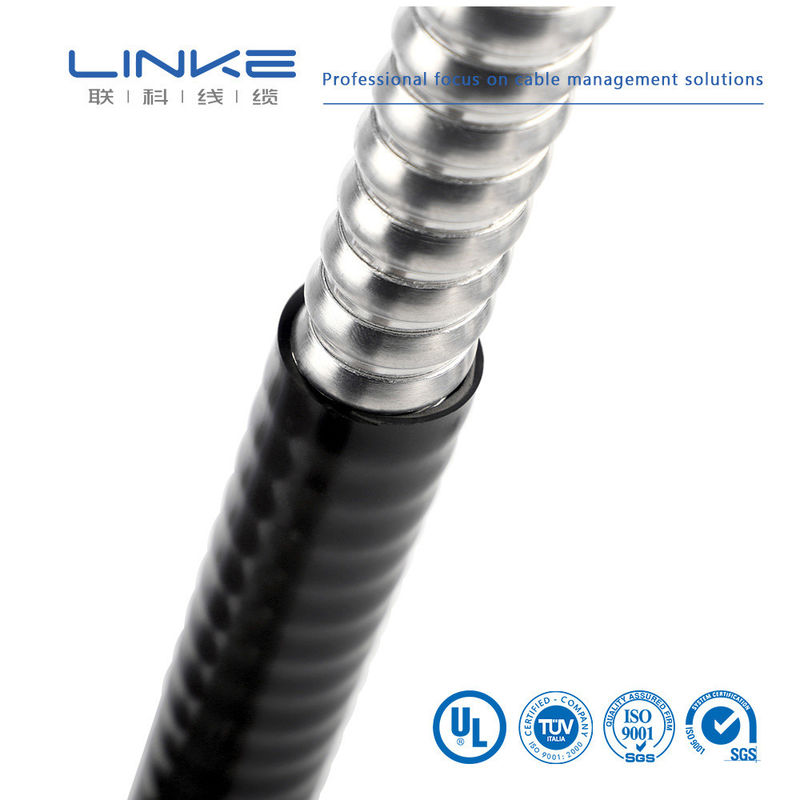

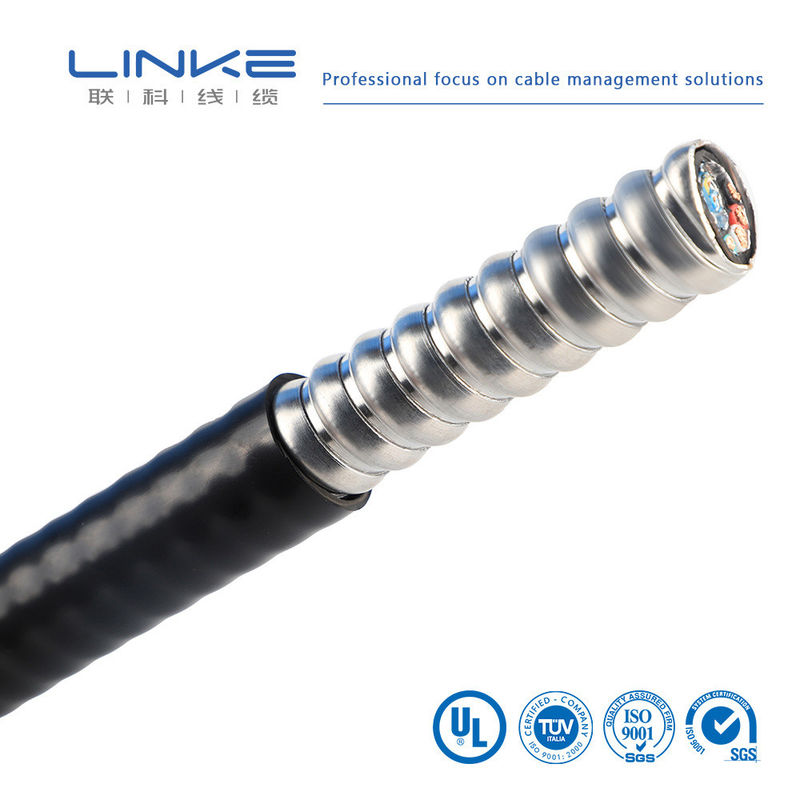

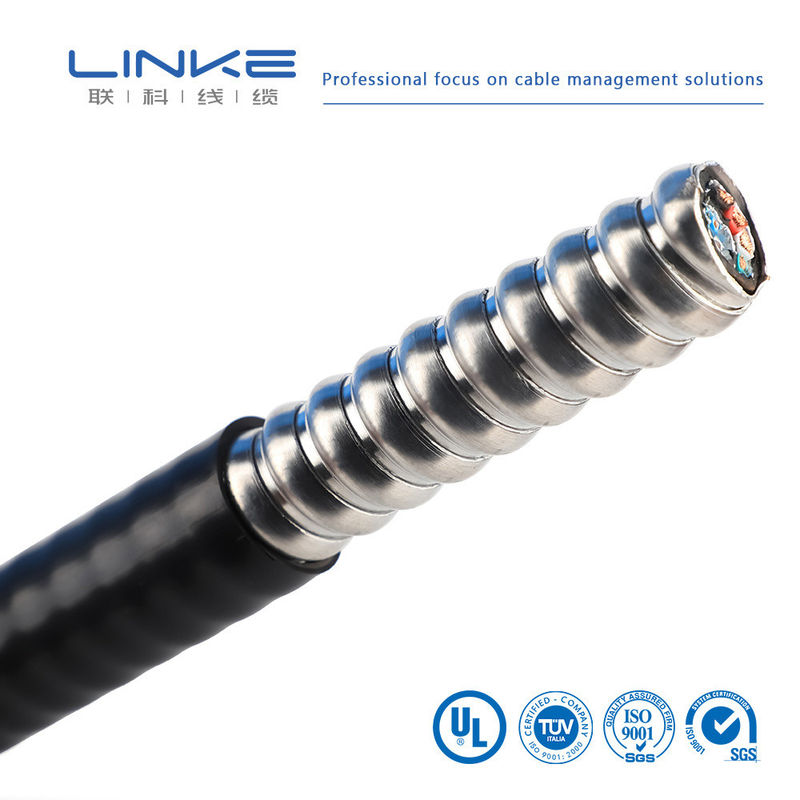

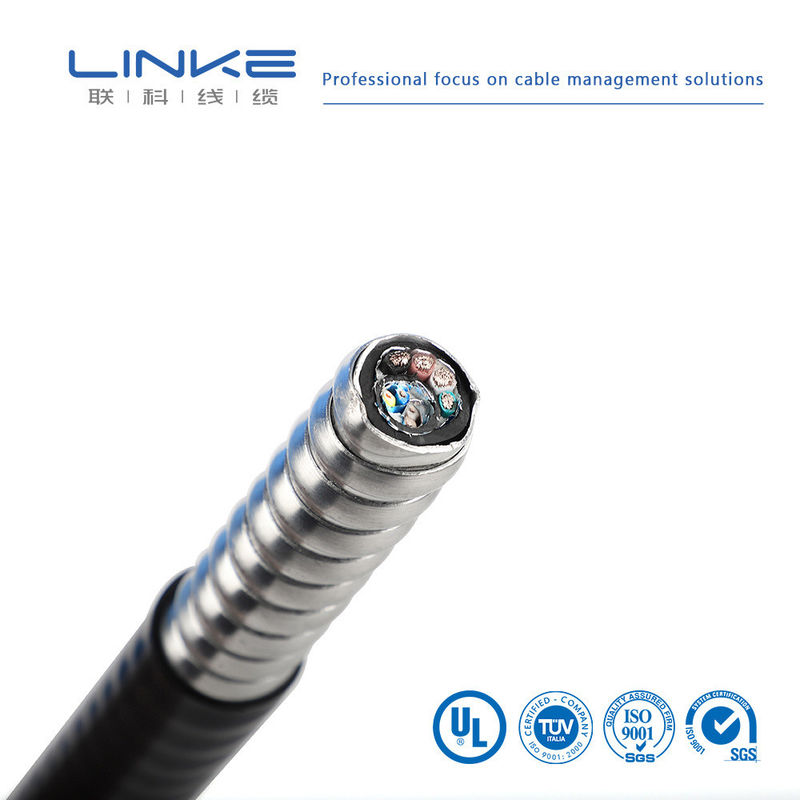

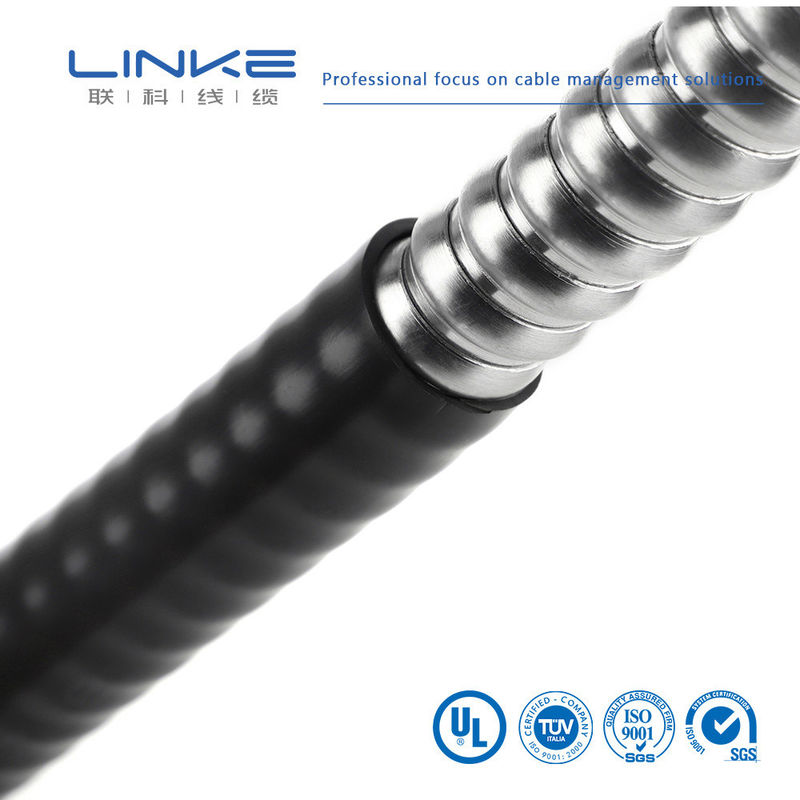

Orta Gerilim Yeraltı Elektrik PVC İzoleli Zırhlı Güç Kablosu, Bakır İletkenli

- Hayır, hayır.

Test Ürünü

Test Durumu

Test Gerekçesi

Test verileri

Sonuç

1

Yapı Denetimi

1Kablo boyutu tablosuna uygun 2. Asgari kalınlık orta kalınlığın %80'inden ≥

Kablo boyutu tablosuna uymak

Test kaydına bakın

Geç.

2

Isı Şoku

Örneği belirtilen büyüklükte bir demir çubuğuna sarın, belirtilen sıcaklıkta 1 saat boyunca bir yaşlanma fırına koyun, örneği en az 30 dakika oda sıcaklığına soğutun, daha sonra örneği gözlemleyin.

Örnek yüzeyinde çatlak yok

Çatlak yok.

Geç.

3

Isı Deformasyonu

1. Örnek kalınlığını ölçün (ölçme pozisyonunu işaretleyin) 2. Örnek ve test cihazını, belirtilen sıcaklıkta 1 saat önce ısıtmak için yaşlanma fırına koyun3.Örneği 1 saat boyunca test cihazının basınç sütununa yerleştirin4Örnek kalınlığını aynı konumda tekrar ölçün.

1. Örnek basınç sütunu veya açık iletken tarafından kırılmamalıdır2. Kalınlık azaltma ≤ 50%

Test kaydına bakın

Geç.

4

FT2

Bir kez 125 mm yükseklikte standart bir alev uygulayın

1. Alev uzunluğu boyunca yayılmamalı2. Alev yakın yanıcı malzemelere yayılmamalı

Test kaydına bakın

Geç.

5

Yaşlanma

1. 200 mm uzunluğunda bir kabuktan beş bölüm alın2. Örnekleri 158 ° C'de 168 saat boyunca yaşlanma fırına koyun. Örnekleri çıkardıktan sonra 16 saat boyunca oda sıcaklığında 23 ± 5 ° C'ye koyun.Sonra kırılma ve germe dayanıklılığındaki uzanmayı test edin.

1. Yaşlanmadan önce uzatma ≥ 300%, yaşlanmadan sonra uzatma ≥ 80% 2. Yaşlanmadan önce çekim dayanıklılığı > 1.41kg/mm2, yaşlanmadan sonra çekim dayanıklılığı ≥ 80%

Test kaydına bakın

Geç.

6

Soğuk Bend

Örneği 4 saat boyunca belirtilen sıcaklıkta düşük sıcaklıklı kutuda saklayın, rüzgar örneği belirtilen boyutta demir çubuğunda belirtilen dönüşlerle,Örnek düşük sıcaklıklı kutudan çıkarıldıktan sonra 30 saniye içinde tam sarmalama

Örnek yüzeyinde çatlak yok

Çatlak yok.

Geç.

7

İletici direnci

Bir metrelik çekirdek iletkeninin direncini DC direnc ölçerle ölçün.

20°C'de, 8AWG ≤ 2.23Ω/km direnç

Test kaydına bakın

Geç.
