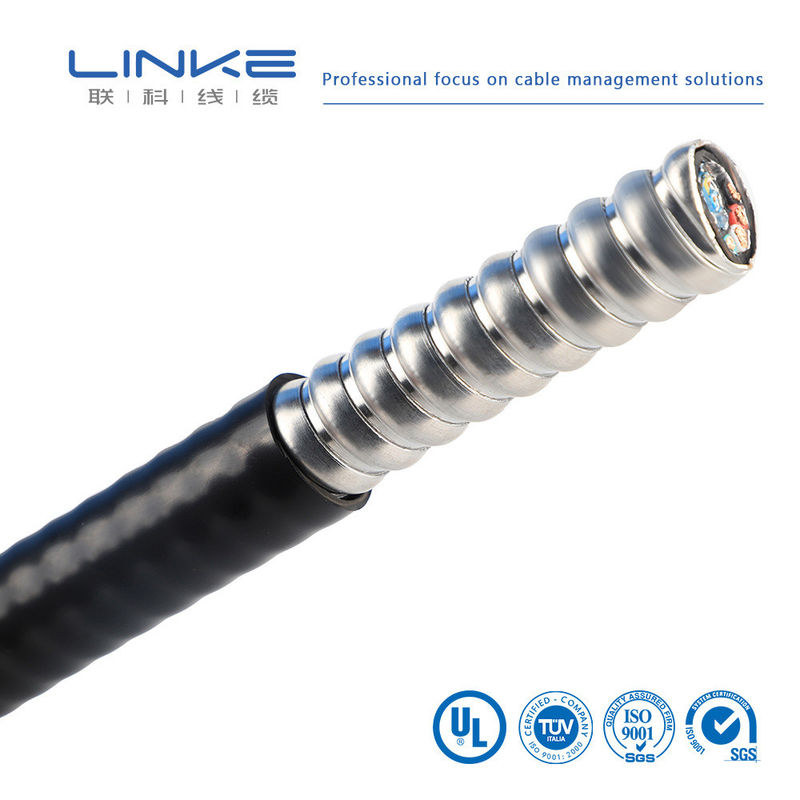

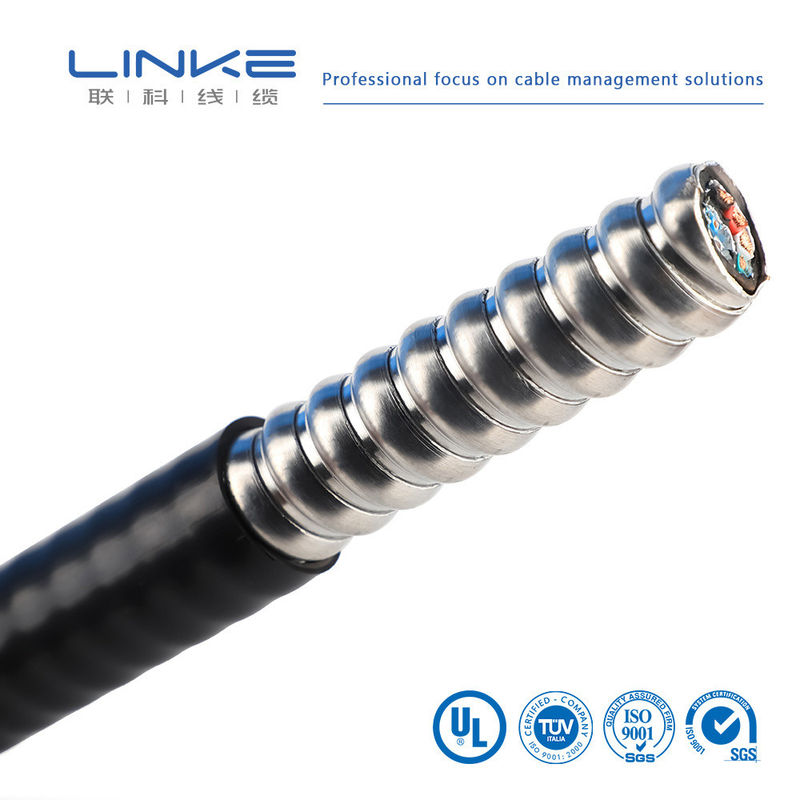

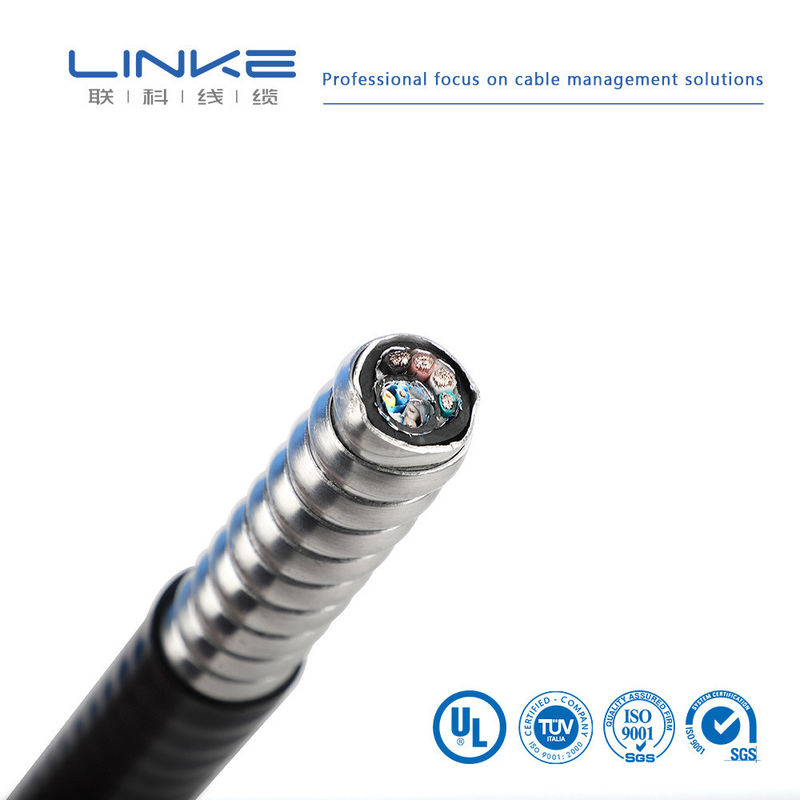

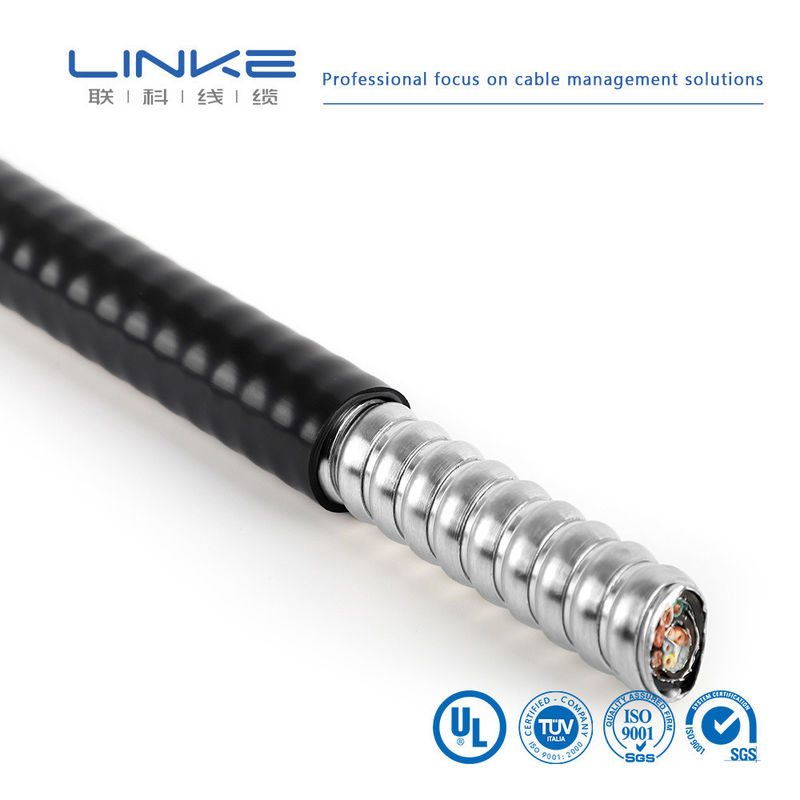

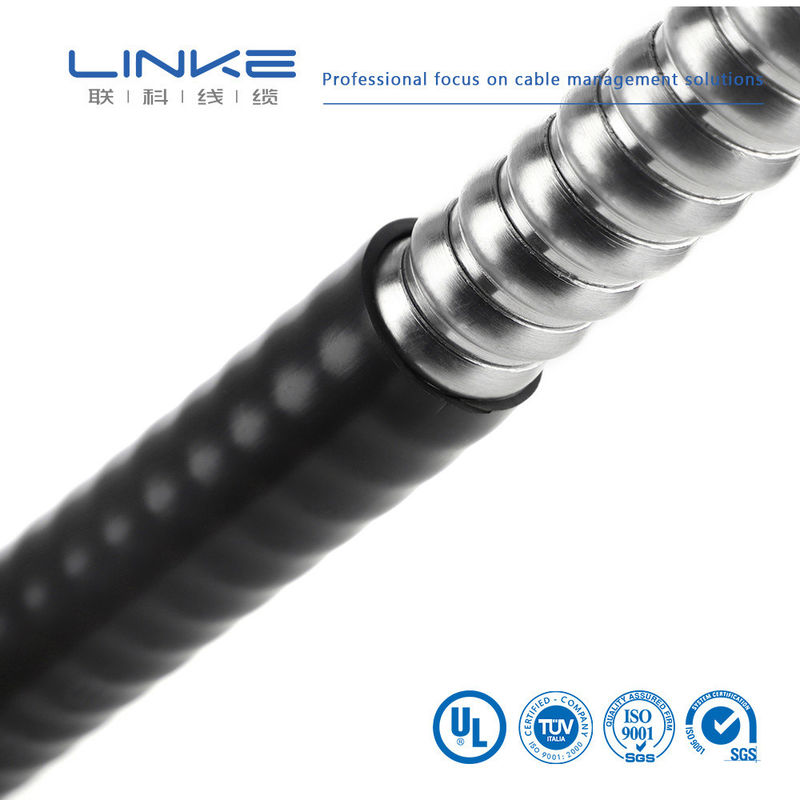

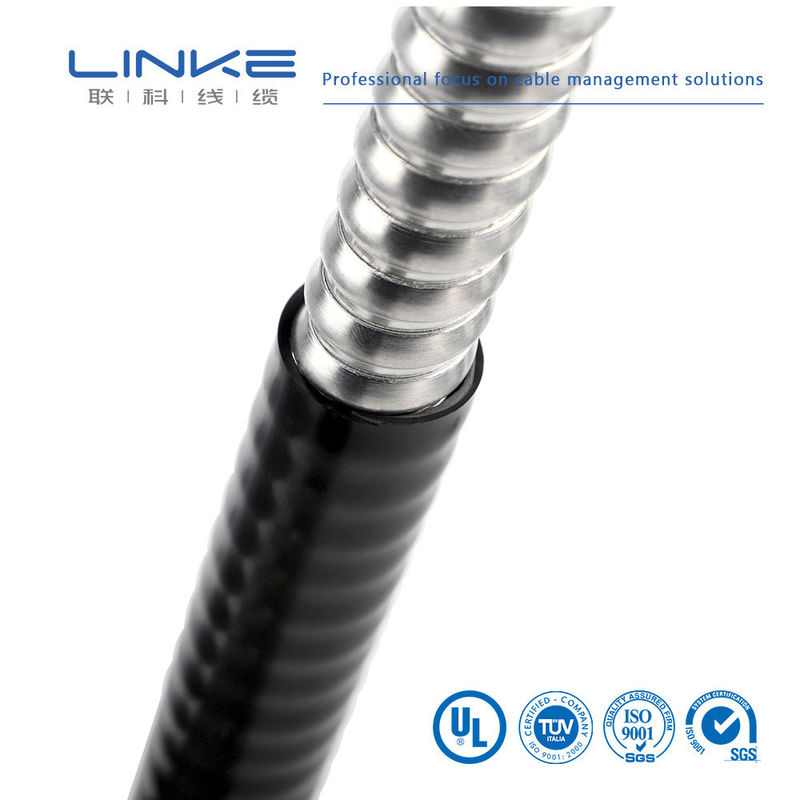

Orta Gerilim Yeraltı Elektrik PVC İzoleli Zırhlı Güç Kablosu, Bakır İletkenli

PVC yalıtılmış zırhlı kablo

Yeraltı PVC zırhlı kablo

Yeraltı PVC yalıtımlı zırhlı kablo

Menşe yeri:

Guangdong, Çin

Marka adı:

Linke

Sertifika:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Model NO.:

Zırhlı kablo

Özelleştirme:

Mevcut | Özelleştirilmiş Talep

İletken Malzeme:

bakır/Kalaylı Bakır

İletken Tipi:

Bükülmüş tel

Dış Malzeme:

özelleştirme: PVC、PE、LSFOH、silikon kauçuk

yalıtım malzemeleri:

özelleştirmek: PVC、PE 、XLPE、EPR、SIR

Renk:

Fleksografik / Ofset Baskı

tip:

Yalıtımlı

Paket:

Ruloya göre

Kurşun zamanı:

7-15Gün

Vurgulamak:

PVC yalıtılmış zırhlı kablo

Yeraltı PVC zırhlı kablo

Yeraltı PVC yalıtımlı zırhlı kablo

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1000 metre

Fiyat

Pazarlık edilebilir

Ambalaj bilgileri

İhtiyaca göre

Teslim süresi

7-15 gün

Ödeme koşulları

%30 ön ödeme yapın ve %70 son ödemeyi aldıktan sonra gönderin

Yetenek temini

50000M/GÜN

İlişkili Ürünler

Video

26 AWG Endüstriyel kontrol için konserve bakır telli ultra esnek silikon kauçuk kablosu

En İyi Fiyatı Alın

Video

300V notlu spiral kablo endüstriyel kontrol için bahar sarmal tel

En İyi Fiyatı Alın

Video

Endüstriyel kontrol için özelleştirilebilir dış yüzeyli su geçirmez ipli kondüktör koaksial tel veri kablosu

En İyi Fiyatı Alın

Video

Orta Gerilim Uygulamaları için Kalaylı Bakır Çekirdekli Yuvarlak PVC İzoleli Endüstriyel Kontrol Kablosu

En İyi Fiyatı Alın

Bizimle İletişim

86-0769-81776230

86-18665106395

sales@linkecable.com

Şimdi iletişime geçin

Ürün Tanımı

Orta Gerilim Yeraltı Elektrik PVC İzoleli Bakır İletkenli Zırhlı Güç Kablosu

Zırhlı Kabloları Anlamak

Genellikle çelik tel zırhlı (SWA) kablolar, ana güç kabloları veya çok çekirdekli kitapçık zırhlı kablolar olarak adlandırılan zırhlı kablolar, elektrik tesisatları için sağlam koruma sağlar.

Zırhlı Kablo Özellikleri

Orkestra şefi:Düz telli bakır veya alüminyum
Yalıtım:Çapraz bağlı polietilen (XLPE), yüksek sıcaklık direnci ve mükemmel dielektrik dayanımı sağlar
Yatak takımı:Yalıtım ve zırh arasında koruyucu bariyer tabakası
Zırh:Mekanik koruma için çelik veya alüminyum zırh
Kılıf:UV ışınlarına dayanıklı siyah karbon yüklü seçeneklere sahip dış koruyucu katman
Gerilim:600/1000V, 6,35/11kV ve 19/33kV değerleri

Sertifikalar ve Standartlar

BS5467, BS6622, BS6724, BS7835, BS EN 50267, IEC 60502 ve BS EN 60332-1-2 dahil olmak üzere İngiliz, Avrupa ve Uluslararası standartlara uygun olarak üretilmiş, BASEC onaylı kapsamlı zırhlı kablolar sunuyoruz.

Özel Özellikler

Alev geciktirici

Yüksek performans

Çok telli yapı

Mükemmel örgülü

Yüksek dayanıklılık

Enerji tasarruflu

Zırhlı Bakır Güç Kablosu

1kV-10kV XLPE zırhlı güç kabloları, OEM gereksinimlerine ve BS, DIN ve ASTM dahil diğer uluslararası standartlara yönelik seçeneklerle birlikte IEC 60502 standardına uygundur.

Teknik Özellikler:

Gerilim derecesi 35kV'ye kadarKesit alanı 400 m2'ye kadar (bakır veya alüminyum iletken)İletken çalışma sıcaklığı: 90°CKısa devre sıcaklığı: ≤250°CDöşeme koşulları: Harici mekanik kuvvetlere ve orta düzeyde çekme kuvvetlerine dayanma kapasitesine sahip yer altı kurulumuStandartlar: IEC 60502-1

Kurulum Yönergeleri

Kanal, tepsi veya doğrudan gömme uygulamalarına kurulum için uygundur. Doğru kurulum ve güvenlik için yerel elektrik kanunu gerekliliklerine uyun.

Kablo Çeşitleri ve Uygulamaları

Tip	İsim	Kullanım
VV/VLV	PVC yalıtımlı PVC kılıflı güç kablosu	Harici mekanik kuvvetlerin olmadığı iç mekan, tünel ve tüp uygulamaları
VY/VLY	PVC yalıtımlı PE kılıflı güç kablosu	Dış mekanik kuvvetlerin olmadığı iç mekan, tünel, tüp ve ciddi derecede kirli yerler
VV22/VLV22	PVC yalıtımlı çelik kemer zırhlı PVC kılıflı güç kablosu	Harici mekanik kuvvetlerin olmadığı kapalı alan, tünel, tüp ve madencilik kuyuları
VV23/VLV23	PVC yalıtımlı çelik kemer zırhlı PE kılıflı güç kablosu	Kapalı alan, tünel, tüp, maden kuyuları ve ciddi derecede kirli yerler
VV32/VLV32	PVC yalıtımlı ince çelik tel zırhlı PVC kılıflı güç kablosu	Dış mekanik kuvvetlere dayanma kapasitesine sahip kapalı, yer altı ve madencilik kuyuları

XLPE İzolasyonlu PVC Kılıflı AIA Zırhlı Kablo TECK90

Çok İletkenli, 14AWG -1000 Kcmil Bakır, FT4 Alev Geciktirme Derecesi, XLPE İzolasyon, Alüminyum Kilitli Zırh, -40°C ile 90°C arasındaki sıcaklıklarda doğrudan gömme uygulamalarına uygundur.

Teck 90, endüstriyel tesisler, kimya tesisleri, kağıt hamuru ve kağıt fabrikaları, çelik fabrikaları, madenler, enerji üretim tesisleri, gıda işleme tesisleri ve ticari merkezlerdeki güç, kontrol ve aydınlatma devreleri için tasarlanmıştır.

Uygulamalar ve Kullanım

Kuru veya ıslak yerlerde gizli kablolama Kuru veya ıslak yerlerde açıkta kablolama Hava koşullarına maruz kalan uygulamalar Havalandırmalı, havalandırmasız ve merdiven tipi kablo kanalları Doğrudan toprağa gömme (gerekli koruma ile) Yer üstü veya altında servis girişi

İnşaat Detayları

Orkestra şefi:B Sınıfı Örgülü bakır
Yalıtım:Çapraz Bağlı Polietilen (XLPE) Tip RW90
Bağlama teli:Çıplak veya telli bakır
İç ceket:Polivinil Klorür (PVC), siyah
Zırh:Alüminyum kilitli zırh
Dış ceket:Polivinil Klorür (PVC), siyah
Gerilim:1000V
Sıcaklık:-40°C ile 90°C arası derecelendirilmiştir
Standart:CUL1569, CSA Standardı C22.2 No. 131, No.38 ve No.2256, RoHS uyumlu

Özellik	Şartname
Zırh	Kilitli Alüminyum Şerit
İç İletken	Katı/Örülü Bakır
İletken Yalıtımı	THHN/THWN VEYA XHHW-2
Montaj Kaplaması	Polipropilen Bant
Sıcaklık Değeri	≤90°C (kuru); ≤75°C (ıslak)
Topraklama	Yalıtımlı Yeşil Topraklama İletkeni
Gerilim Değeri	600V

Marka	BAĞLANTI	Kesit (mm²)	0,01-500mm²
Tel Ölçer (AWG)	[örneğin, 24AWG, 28AWG]	İletken	Müşterinin ihtiyaçlarına göre kalaylı bakır/çıplak bakır
Yalıtım malzemesi	PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer	Ceket Malzemesi	[PVC/PU/Kauçuk/Örgü/vb.]
Sertifikalar	RoHS/REACH/UL/CE/IP68/vb	Özel Uzunluk	[örneğin, 1m, 3ft, 5m ±%5 tolerans]
Kablo Tipi	[Tıbbi/Güç/Ses/Koaksiyel/Elektrik/Otomotiv/Enerji depolama//vb.]	Ekranlama	[Korumalı/Korumasız/Örgülü Kalkan]
Empedans	[örneğin, 75Ω (koaksiyel kablolar için)]	Baskı/Logo	[Metin/Etiket/Logo, maks. 20 karakter]
Bükülme Yarıçapı	[örn. ≥5× kablo çapı]	Mevcut Derecelendirme	[örneğin, 5A]
Gerilim Değeri	[örneğin, 30V AC/DC]	Bağlayıcı Malzemesi	[Altın kaplama/Nikel kaplama/Pirinç/vb.]
Konektörler	[örneğin, USB Tip-C, 3,5 mm Jak, RJ45]	Ceket	XLPE veya PE veya PVC KAUÇUK
Teslimat süresi	Siparişi onayladıktan sonra 7-14 gün	Renkler	[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.]
sıcaklık	Eksi-70°C ila 350°C(-70°C ~ 350°C)	Paket	Rulo/kutu/plaka/Özel
Destek Hizmetleri	çok sütunlu {3}{l}{özel kablo, hassas kesme, kıvırma ve pabuçların takılması dahil uçtan uca çözümler (malzemeyi belirtin, örneğin bakır/nikel kaplama)

Bağımsız Laboratuvar•Komple Test Ekipmanları•Tam Kalite Kontrol

Üstün kalite ve güvenilir performans sağlamak için her ürünü katı standartlarla test ediyoruz.

HAYIR.	Test Öğesi	Test Durumu	Test Gereksinimi	Test Verileri	Sonuç
1	Yapı Denetimi	1. Kablo boyutu tablosu2'ye uyun. Minimum kalınlık ≥ ortalama kalınlığın %80'i	Tel boyutu tablosuna uyun	Test kaydına bakın	Geçmek
2	Termal Şok	Numuneyi belirtilen büyüklükteki bir demir çubuğa sarın, 1 saat boyunca belirtilen sıcaklıktaki bir yaşlandırma fırınına yerleştirin, numuneyi en az 30 dakika oda sıcaklığına soğutun, ardından numuneyi gözlemleyin	Numune yüzeyinde çatlak yok	Çatlak yok	Geçmek
3	Isı Deformasyonu	1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)2. Numuneyi ve test düzeneğini, belirtilen sıcaklıkta 1 saat3 ön ısıtma için yaşlandırma fırınına yerleştirin. Numuneyi 1 saat boyunca test fikstürünün basınç kolonu altına yerleştirin4. Numune kalınlığını aynı konumda yeniden ölçün	1. Numune, basınç kolonu nedeniyle çatlamamalı veya iletken2'yi açığa çıkarmamalıdır. Kalınlık azalması ≤ %50	Test kaydına bakın	Geçmek
4	FT2	125 mm yükseklikte standart bir alevi bir kez uygulayın	1. Alev uzunluğu2 boyunca yayılmayacaktır. Alev yakındaki yanıcı malzemelere yayılmayacaktır.	Test kaydına bakın	Geçmek
5	Yaşlanma	1. 200 mm uzunluğundaki kılıfın beş bölümünü alın2. Numuneleri 168 saat boyunca 158°C'deki yaşlandırma fırınına yerleştirin3. Numuneleri çıkardıktan sonra, 16 saat boyunca 23±5°C oda sıcaklığında bekletin, ardından kopma uzamasını ve gerilme mukavemetini test edin.	1. Yaşlanma öncesi uzama ≥ %300, yaşlanma sonrası uzama yaşlanma öncesindekinin ≥ %80'i2. Yaşlanmadan önce gerilme mukavemeti > 1,41kg/mm², yaşlanmadan sonra gerilme mukavemeti yaşlanmadan öncekinin ≥ %80'i	Test kaydına bakın	Geçmek
6	Soğuk Bükme	Numuneyi düşük sıcaklık kutusunda belirtilen sıcaklıkta 4 saat saklayın, numuneyi belirtilen boyuttaki demir çubuk üzerine belirtilen dönüşlerle sarın, numune düşük sıcaklık kutusundan alındıktan sonra 30 saniye içinde sarmayı tamamlayın	Numune yüzeyinde çatlak yok	Çatlak yok	Geçmek
7	İletken Direnci	Bir metrelik damar iletkeninin direncini DC direnç ölçerle ölçün	20°C'de 8AWG direnci ≤ 2,23Ω/km	Test kaydına bakın	Geçmek

Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye yoğunlaşıyor ve

Kablo ve Tel'e, özellikle de profesyonel çözümler sunmak

Farklı endüstri müşterileri. İçerir:

İnsansı robot kablosu,

AI güç kablosu/veri kablosu,

Yarı iletken kablo/endüstriyel otomatik kablo,

Sensör kablosu,

Yeni enerji kablosu,

Tıbbi güzellik teli,

UL tel kablo,

Linke Cable, çeşitlendirilmiş ürünleri desteklemek için çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklere sahiptir.

müşteri ihtiyaçları. Aşağıdaki ürün yetkilendirmesini aldık: UL 758,CCC,RoH'ler,ULAŞMAK,CE; Biz

Aşağıdaki kalite yönetim sistemini elde ettik:ISO 9001-2015(Tüm ürünler); ISO 13485

(Tıbbi aparat ve aletler),IATF 16949(Otomobil endüstrisi)

Şirket Profili

Linke Cable Technology Co., Ltd, tel ve kablo çözümlerinin Ar-Ge, üretim ve pazarlamasında 10 yılı aşkın deneyime sahip, Çin'in önde gelen kablo üreticisi ve tedarikçisidir.

EV şarj kabloları, tıbbi kablolar, silikon kablolar, yaylı kablolar, örgülü kablolar, çekme kablosu kabloları, UL kabloları, otomotiv kabloları ve küresel pazarlar için özel kablo çözümleri konusunda uzmanız.

UL Sertifikası

UL Standartlarına Uygunluk

Tek iletkenli, termoplastik izolasyon	Çoklu iletken, termoplastik yalıtım	Tek iletkenli, termoset yalıtım
1007, 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269	2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664	3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 3331, 3512, 3644, 3817, 3135, 3271, 3385, 3529, 3674, 3886
