Yüksek performanslı bakır iletkenli PVC endüstriyel kablosu, robot ve yüksek esnek veri iletim uygulamaları için tasarlanmıştır ve özelleştirilebilir iletişim kablosu çözümleri sunmaktadır.
Performans Özellikleri
- ANSI/TIA-568.2-D Kategori 6A ve ISO/IEC 11801 Sınıf EA standartlarını aşar
- YD/T 1019 standardına uygun
- Bant genişliği: ≥500 MHz
- CAT6 ve CAT5e sistemleri için geriye dönük uyumluluğu olan 10G Base-T'yi destekler
Teknik parametreler ve özellikler
- Kablo çapı: 23AWG
- İletici malzeme:% 99.99 oksijensiz bakır
- İzolasyon malzemesi: Yüksek yoğunluklu polietilen (HDPE)
- Dış kabuk malzemesi: PVC (Düşük duman halogensiz LSZH isteğe bağlı)
- Özel seçenekler: CM/CMR/CMP mevcut
- Kablo dış çapı: 7.8±0.5mm
- Çekirdek yapısı: Çapraz köle çekirdeği
- Ceket rengi: Özel
- Toplam ağırlığı: 17.9Kg
- En yüksek germe gücü: 110N
- Kurulum sıcaklığı: 0°C - +50°C
- Çalışma sıcaklığı: -20°C - +60°C

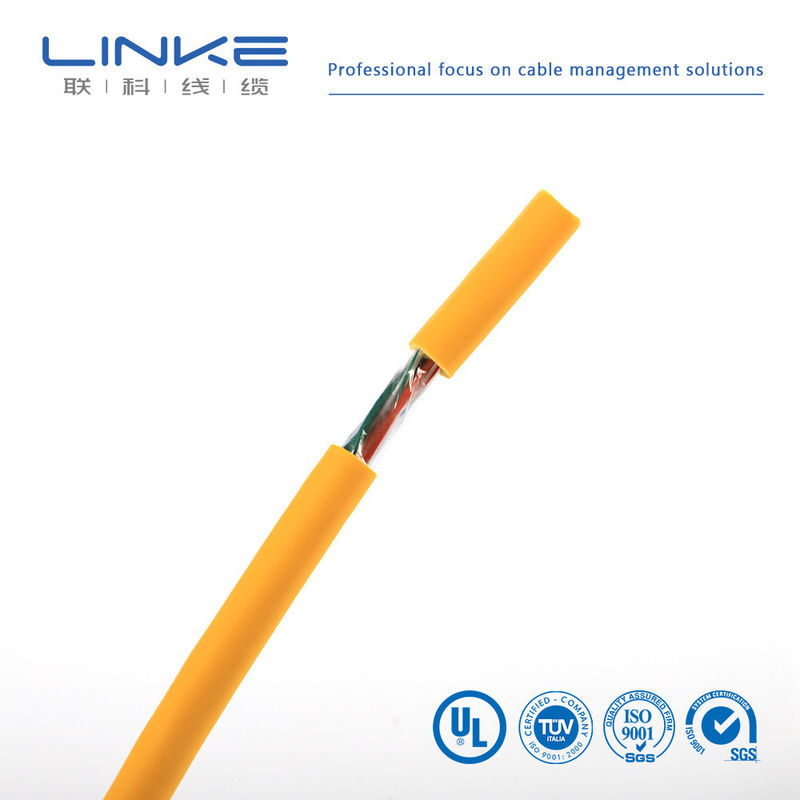

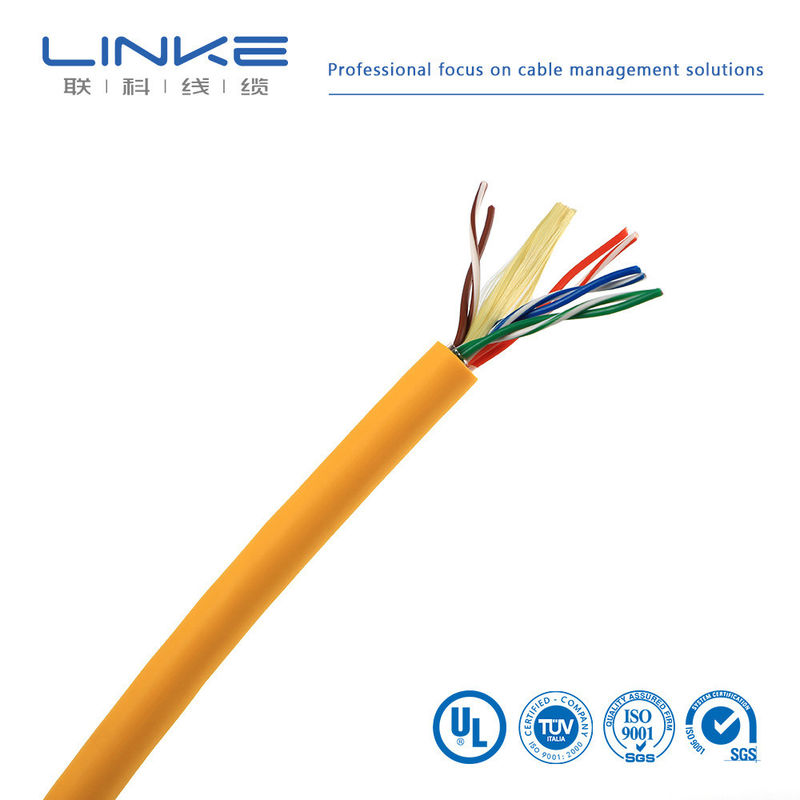

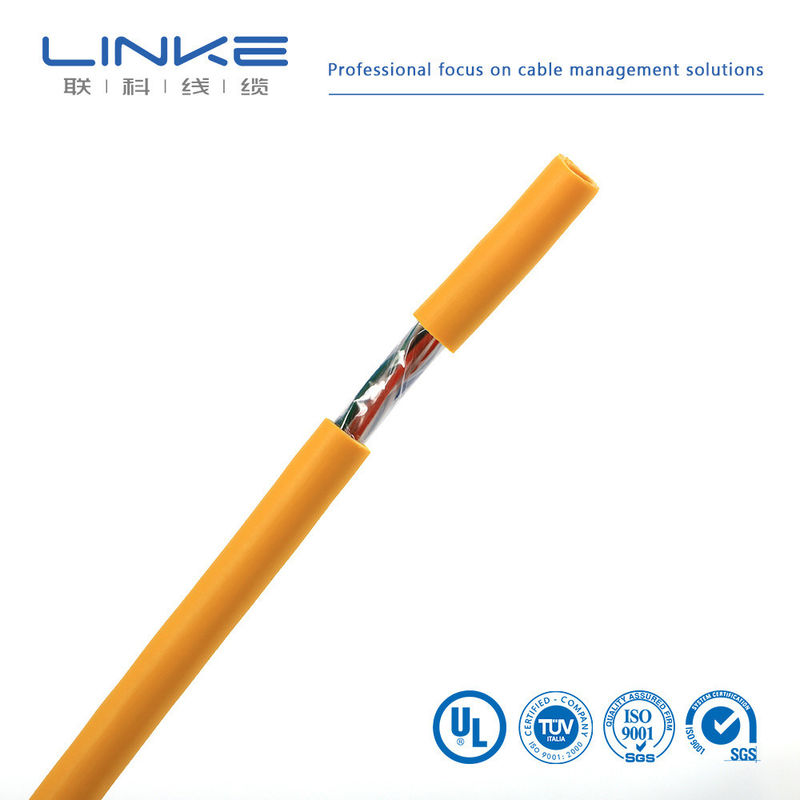

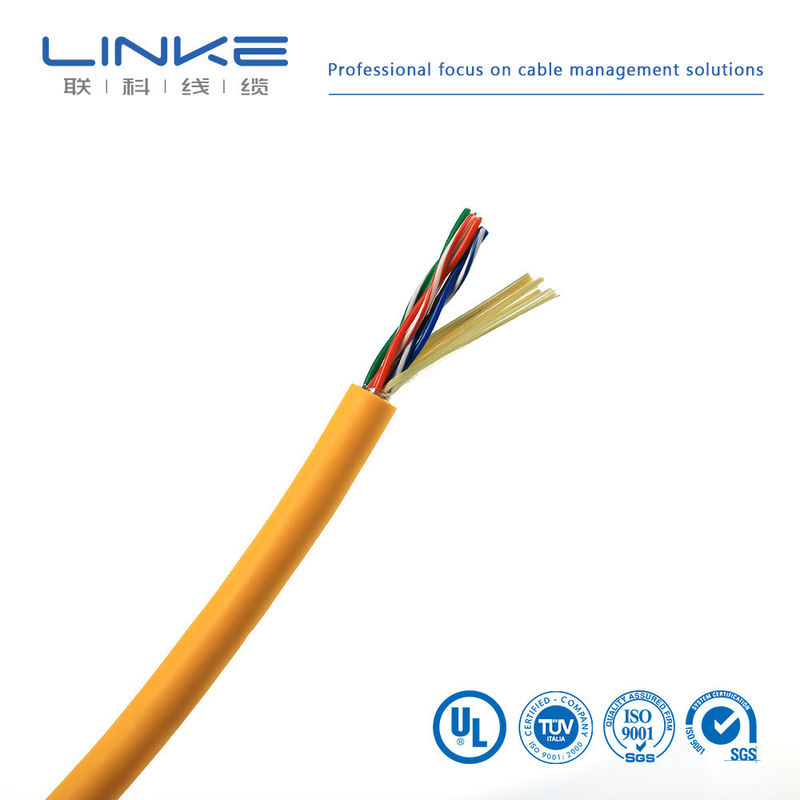

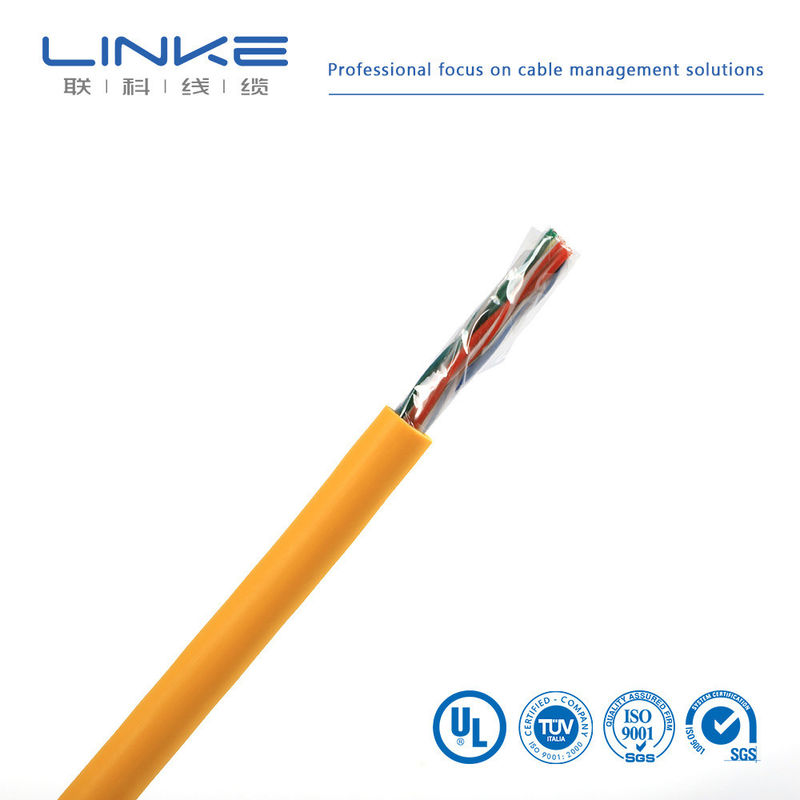

Ürün Resimleri
Ağ UTP Patch Kabloları
UTP yama kablolarımız, kurulum sırasında RJ45 bağlantısı kilitleme klipleri korumak için sıkışmaz tasarımlı yüksek performanslı modüler fişlere sahiptir.
CAT5e UTP Ağ Patch Kabloları
| Kablo Türü |
Cat5e Snagless |
| Koruma Tipi |
Korunmasız (U/UTP) |
| Kablolu Ceket |
PVC CM (Tür) |
| Uzunluk |
3ft (0,9m) Fişler dahil |
| Veri hızı desteği |
10/100/1000Base-T |
| Standart bant genişliği |
100MHz |
| Direksiyon tipi |
Çıplak saf bakır |
| Bağlantılar |
RJ45 (Erkek) |
| Çizgi (AWG) |
24 (7/0.20mm) |
| Kablo dış çapı |
5.5 ± 0.4 mm |
| PoE Uyumluluğu |
PoE/PoE+ |
| Kablo Şeması |
T568B, Düz |
| Çalışma sıcaklığı |
-20°C'den +75°C'ye (-4°F'den 167°F'ye) |
| Kurulum sıcaklığı |
-10°C'den +50°C'ye (14°F'den 122°F'ye) |
CAT6 UTP Ağ Patch Kabloları
| Kablo Türü |
Cat6 Snagless |
| Koruma Tipi |
Korunmasız (U/UTP) |
| Kablolu Ceket |
PVC CM (Tür) |
| Uzunluk |
3ft (0,9m) Fişler dahil |
| Veri hızı desteği |
1000Base-T ve en fazla 10GBase-T |
| Standart bant genişliği |
250MHz |
| Direksiyon tipi |
Çıplak saf bakır |
| Bağlantılar |
RJ45 (Erkek) |
| Çizgi (AWG) |
24 (7/0.20mm) |
| Kablo dış çapı |
6.1 ± 0.4 mm |
| PoE Uyumluluğu |
PoE/PoE+ |
| Kablo Şeması |
T568B, Düz |
| Çalışma sıcaklığı |
-20°C'den +75°C'ye (-4°F'den 167°F'ye) |
| Kurulum sıcaklığı |
-10°C'den +50°C'ye (14°F'den 122°F'ye) |
Mekanik parametreler
| Parametreler |
PVC |
LSZH Düşük Dumanlı Halogensiz |
| Yaşlanmadan önce germe gücü |
≥13,5Mpa |
≥10.0Mpa |
| Yaşlanmadan önce uzanma |
≥ 150% |
≥125% |
| Yaşlanma süresi |
100°C * 24 saat * 7 gün |
| Yaşlandıktan sonra germe gücü |
≥12.5Mpa |
≥8Mpa |
| Yaşlandıktan sonra uzanma |
≥125% |
≥100% |
| Soğuk bükme (-20±2°C * 4 saat) |
Kablonun dış çapının 8 katı çatlamadan |
Elektriksel parametreler
| İletişim gecikme farkı |
≤25ns / 100m |
| İletişim hızı |
% 74 |
| Yerle dengesiz kapasite |
En fazla 330pf / 100m |
| DC direnci |
Maksimum 9.5Ω / 100m |
| DC direnci dengesizliği |
En fazla %2 |
Üretici Profili
Linke Cable Technology Co., Ltd, Çin'deki önde gelen bir kablo üreticisidir ve R&D, üretim ve tel ve kablo çözümlerinin pazarlanmasında 10 yıldan fazla deneyime sahiptir.
EV şarj kablosu, tıbbi kablo, silikon kablo, bahar kablosu, örümcek kablosu, çekme kablosu, UL kablosu, otomotiv kablosu,ve küresel piyasalar için daha fazla.
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5× kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
Çok sütunlu kablolar, sonundan sonuna kadar çözümler, tam kesme, krimme ve bantların montajı da dahil olmak üzere (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
|
|
|
- Hayır, hayır.
|
Test Ürünü
|
Test Durumu
|
Test Gerekçesi
|
Test verileri
|
Sonuç
|
|
1
|
Yapı Denetimi
|
1Kablo boyutu tablosuna uygun 2. Asgari kalınlık orta kalınlığın %80'inden ≥
|
Kablo boyutu tablosuna uymak
|
Test kaydına bakın
|
Geç.
|
|
2
|
Isı Şoku
|
Örneği belirtilen büyüklükte bir demir çubuğuna sarın, belirtilen sıcaklıkta 1 saat boyunca bir yaşlanma fırına koyun, örneği en az 30 dakika oda sıcaklığına soğutun, daha sonra örneği gözlemleyin.
|
Örnek yüzeyinde çatlak yok
|
Çatlak yok.
|
Geç.
|
|
3
|
Isı Deformasyonu
|
1. Örnek kalınlığını ölçün (ölçme pozisyonunu işaretleyin) 2. Örnek ve test cihazını, belirtilen sıcaklıkta 1 saat önce ısıtmak için yaşlanma fırına koyun3.Örneği 1 saat boyunca test cihazının basınç sütununa yerleştirin4Örnek kalınlığını aynı konumda tekrar ölçün.
|
1. Örnek basınç sütunu veya açık iletken tarafından kırılmamalıdır2. Kalınlık azaltma ≤ 50%
|
Test kaydına bakın
|
Geç.
|
|
4
|
FT2
|
Bir kez 125 mm yükseklikte standart bir alev uygulayın
|
1. Alev uzunluğu boyunca yayılmamalı2. Alev yakın yanıcı malzemelere yayılmamalı
|
Test kaydına bakın
|
Geç.
|
|
5
|
Yaşlanma
|
1. 200 mm uzunluğunda bir kabuktan beş bölüm alın2. Örnekleri 158 ° C'de 168 saat boyunca yaşlanma fırına koyun. Örnekleri çıkardıktan sonra 16 saat boyunca oda sıcaklığında 23 ± 5 ° C'ye koyun.Sonra kırılma ve germe dayanıklılığındaki uzanmayı test edin.
|
1. Yaşlanmadan önce uzatma ≥ 300%, yaşlanmadan sonra uzatma ≥ 80% 2. Yaşlanmadan önce çekim dayanıklılığı > 1.41kg/mm2, yaşlanmadan sonra çekim dayanıklılığı ≥ 80%
|
Test kaydına bakın
|
Geç.
|
|
6
|
Soğuk Bend
|
Örneği 4 saat boyunca belirtilen sıcaklıkta düşük sıcaklıklı kutuda saklayın, rüzgar örneği belirtilen boyutta demir çubuğunda belirtilen dönüşlerle,Örnek düşük sıcaklıklı kutudan çıkarıldıktan sonra 30 saniye içinde tam sarmalama
|
Örnek yüzeyinde çatlak yok
|
Çatlak yok.
|
Geç.
|
|
7
|
İletici direnci
|
Bir metrelik çekirdek iletkeninin direncini DC direnc ölçerle ölçün.
|
20°C'de, 8AWG ≤ 2.23Ω/km direnç
|
Test kaydına bakın
|
Geç.
|
Sertifikalar ve Standartlar
Ürünlerimiz sıkı kalite standartlarına uygun ve sayısız sertifikaya sahiptir:
UL Sertifikaları
Tek iletkenli, termoplastik yalıtım: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Çeşitli iletkenli, termoplastik yalıtım
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Ek sertifikalar: ISO9001, ISO13485, TS16949, CNR Aygıt Kablolama Malzemesi
Sıkça Sorulan Sorular
Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz, üretiminin tüm yönlerini baştan sona kontrol eden profesyonel bir üreticiyiz. Shenzhen'deki tesisimizi ziyaret etmeyi memnuniyetle karşılıyoruz.
Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kuryelik masraflarını ödemeleri bekleniyor.
Minimum sipariş miktarınız nedir?
Normalde 100m. Kablo ağırlığı nedeniyle nakliye maliyetlerini optimize etmek için uygun miktarlarda sipariş vermenizi öneririz. Daha büyük siparişler için deniz taşımacılığı önerilir.
İndirim alabilir miyim?
Sipariş miktarına göre indirimler mevcuttur. Fiyat ayrıntıları için lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirket adlarının ve kalite kartlarının özel baskı dahil OEM hizmetleri sunuyoruz.
