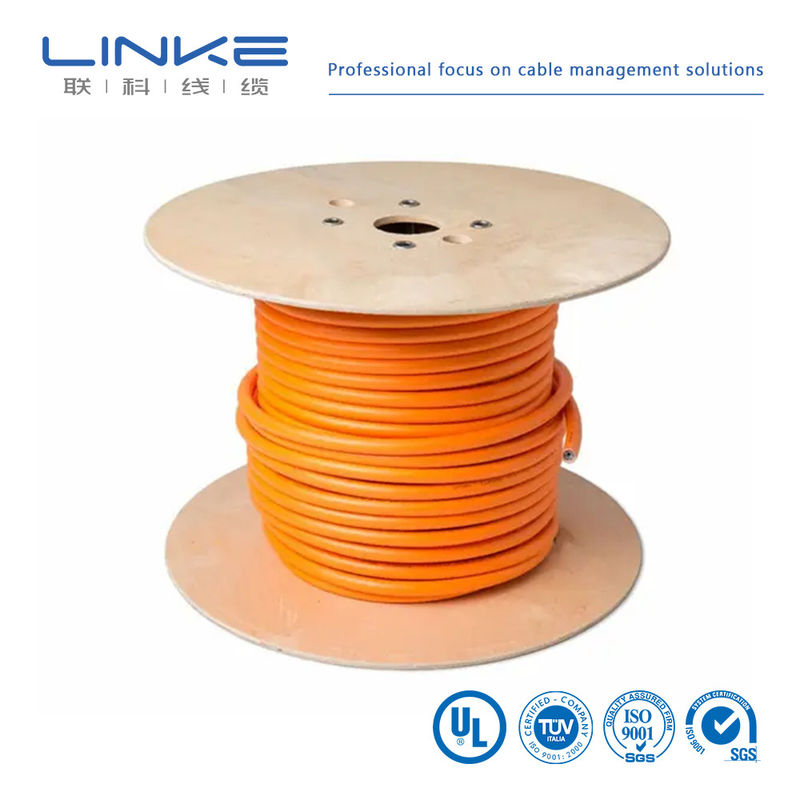

DW26 Güç Kablosu Esnek Silikon Tel EV Korumalı Silikon Tel
Ürün Genel Bakış
Elektrikli araç yüksek voltaj uygulamaları için tasarlanmış EV şarj istasyonu kablosu, batarya güç çıkışı, kontrolcü bağlantıları, motor bağlantıları, şarj istasyonları ve araç üstü şarj cihazları dahil.

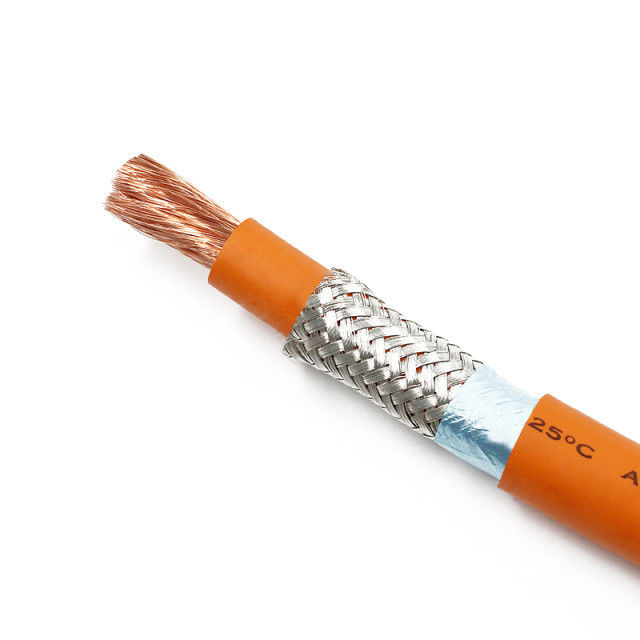

Korumalı EV Kablosu Özellikleri
- Çalışma sıcaklığı: -40°C ila +125°C/150°C
- Anma gerilimi: 1500V
- Halojen içermeyen yapı
- İzolasyon: Çapraz bağlı poliolefin
- Kılıf: Çapraz bağlı poliolefin/TPU elastomer
- Çizilme ve hidrolize karşı mükemmel direnç
Teknik Özellikler Tablosu
| Tel Modeli (mm²) |
İletken Yapısı |
İzolasyon Dış Çapı |
Koruma |
Sarma |
Kılıf D.Ç. |
Maksimum İletken Direnci |
| 0.50 |
16/0.20 |
2.90 |
dokuma koruma |
Al-mylar |
5.50 |
37.10 |
| 0.75 |
24/0.20 |
3.10 |
dokuma koruma |
Al-mylar |
5.70 |
24.20 |
| 1.00 |
32/0.20 |
3.70 |
dokuma koruma |
Al-mylar |
6.30 |
18.50 |
| 1.50 |
49/0.20 |
4.00 |
dokuma koruma |
Al-mylar |
6.60 |
12.70 |
| 2.00 |
64/0.20 |
4.10 |
dokuma koruma |
Al-mylar |
6.80 |
9.42 |
| 2.50 |
79/0.20 |
4.30 |
dokuma koruma |
Al-mylar |
7.00 |
7.60 |
| 3.00 |
7/14/0.20 |
4.90 |
dokuma koruma |
Al-mylar |
7.50 |
6.15 |
| 4.00 |
7/18/0.20 |
5.20 |
dokuma koruma |
Al-mylar |
7.80 |
4.71 |
| 5.00 |
7/23/0.20 |
5.40 |
dokuma koruma |
Al-mylar |
8.00 |
3.70 |
| 6.00 |
7/27/0.20 |
5.60 |
dokuma koruma |
Al-mylar |
8.30 |
3.14 |
| 8.00 |
7/37/0.20 |
6.50 |
dokuma koruma |
Al-mylar |
9.30 |
2.52 |
| 10.00 |
7/46/0.20 |
7.00 |
dokuma koruma |
Al-mylar |
9.80 |
1.82 |
| 16.00 |
7/73/0.20 |
8.20 |
dokuma koruma |
Al-mylar |
11.00 |
1.16 |
| 20.00 |
19/34/0.20 |
9.00 |
dokuma koruma |
Al-mylar |
11.80 |
1.00 |
| 25.00 |
19/42/0.20 |
9.80 |
dokuma koruma |
Al-mylar |
12.60 |
0.74 |
| 30.00 |
19/51/0.20 |
10.50 |
dokuma koruma |
Al-mylar |
13.60 |
0.68 |
| 35.00 |
19/59/0.20 |
11.50 |
dokuma koruma |
Al-mylar |
14.50 |
0.53 |
| 50.00 |
19/37/0.30 |
13.50 |
dokuma koruma |
Al-mylar |
17.00 |
0.37 |
| 70.00 |
19/53/0.30 |
15.50 |
dokuma koruma |
Al-mylar |
18.50 |
0.26 |
| 95.00 |
19/70/0.30 |
18.00 |
dokuma koruma |
Al-mylar |
22.00 |
0.20 |
Korumasız EV Kablosu

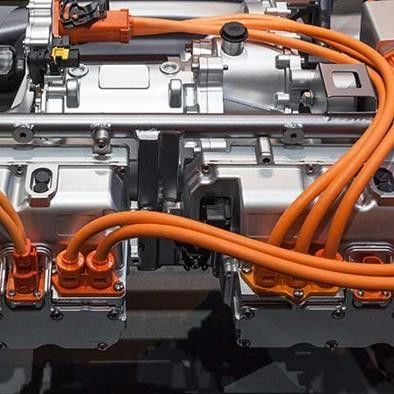

EV yüksek voltaj kabloları, şarj portunu bataryaya, batarya paketi içine ve bataryadan motora ve diğer bileşenlere güç iletim taşıyıcıları olarak bağlanmak için kullanılır.
- Çalışma sıcaklığı: -40°C ila +125°C/150°C
- Anma gerilimi: 1500V
- Halojen içermeyen veya halojenli seçenekler mevcut
Üretici Profili
Linke Cable Technology Co., Ltd, Çin'de 10 yılı aşkın Ar-Ge, üretim ve kablo ürünleri pazarlama deneyimine sahip lider bir kablo tedarikçisidir. Dünya çapında çeşitli kablolar ve özel kablo çözümleri sunuyoruz, EV şarj kablosu, medikal kablo, silikon kablo, yaylı kablo, örgülü kablo, çekme halatı kablosu, UL teli, otomotiv kablosu ve daha fazlası konusunda uzmanız.
Linke Cable'da, müşteriler için üstün kablolar geliştirmek ve yenilikçi kablo çözümleriyle yaşam kalitesini iyileştirmek için mühendisten mühendise bir yaklaşım benimsiyoruz.
Sertifikalarımız
Kalite Sertifikaları
Ürünlerimiz aşağıdaki uluslararası standartlara uygundur:
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik yalıtım)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
- UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- ISO9001 ve ISO13485, TS16949
- CNR - Cihaz Kablo Malzemesi
- Ekstrüde PVC Yalıtımlı Tekli, 105°C, 1000V, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
- Ekstrüde PVC Entegre Olmayan Kılıflı Kablo, 105°C, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
- Ekstrüde TPU Entegre Olmayan Kılıflı Kablo, 80°C, 300V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Genel Ürün Parametreleri
| Marka |
LINKE |
Kesit Alanı (mm²) |
0.01-500mm² |
| Tel Ölçüsü (AWG) |
[Örn: 24AWG, 28AWG] |
İletken |
Kalaylı Bakır / ham bakır, müşterinin gereksinimlerine göre |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Kılıf Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[Örn: 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Medikal/Güç/Ses/Koaksiyel/Elektrik/Otomotiv/Enerji depolama//vb.] |
Koruma |
[Korumalı/Korumasız/Örgü Korumalı] |
| Empedans |
[Örn: 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[Örn: ≥5× kablo çapı] |
Akım Değeri |
[Örn: 5A] |
| Voltaj Değeri |
[Örn: 30V AC/DC] |
Konnektör Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konnektörler |
[Örn: USB Type-C, 3.5mm Jak, RJ45] |
Kılıf |
XLPE veya PE veya PVC KAUÇUK |
| Teslim Süresi |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi-70°C ila 350°C (-70°C ~ 350°C) |
Paket |
Rulo/kutu/plaka/Özel |
| Desteklenen Hizmetler |
özel kablo, hassas kesme, sıkma ve pabucun montajını içeren uçtan uca çözümler (malzeme belirtin, örn: bakır/nikel kaplama) |
|
|
Sıkça Sorulan Sorular
Bir üretici misiniz yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi ilk baştan sona kadar kontrol edebiliriz. Bizi ziyaret etmenizi bekliyoruz. Sizi Shenzhen'de alacağız.
Kalitenizi test etmek için nasıl numune alabilirim?
Numuneler sizin için ücretsizdir. Yeni müşterilerin kurye ücretini ödemesi beklenir.
Minimum Sipariş Miktarınız nedir?
Normalde 100m. Ancak, kablo çok ağırdır. Yüksek navlumu önlemek için uygun bir miktar sipariş etmeniz daha iyi olur. Deniz taşımacılığı en iyi seçenektir.
İndirim alabilir miyim?
Miktarınza bağlıdır. İndirim yapabilir ve navlunu karşılayabiliriz. Lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimi kabul ediyor mu?
Evet, şirketinizin adını yazdırabilir ve hatta şirketinizin tanıtımını yapmak için kalite kartını özelleştirebiliriz.
