Menşe yeri:
Guangdong, Çin
Marka adı:
Linke
Sertifika:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Video
Video

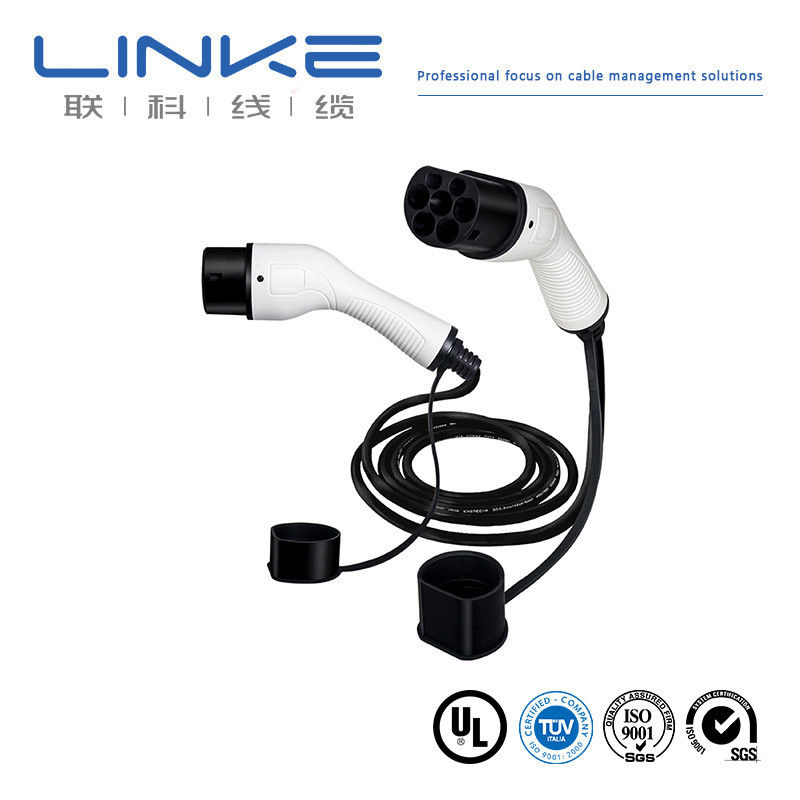

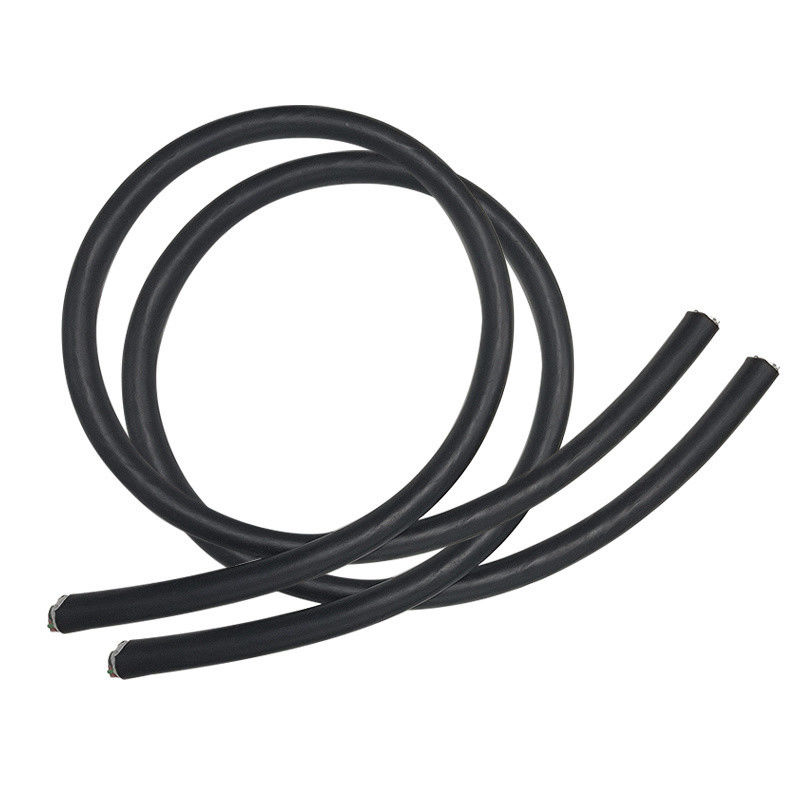

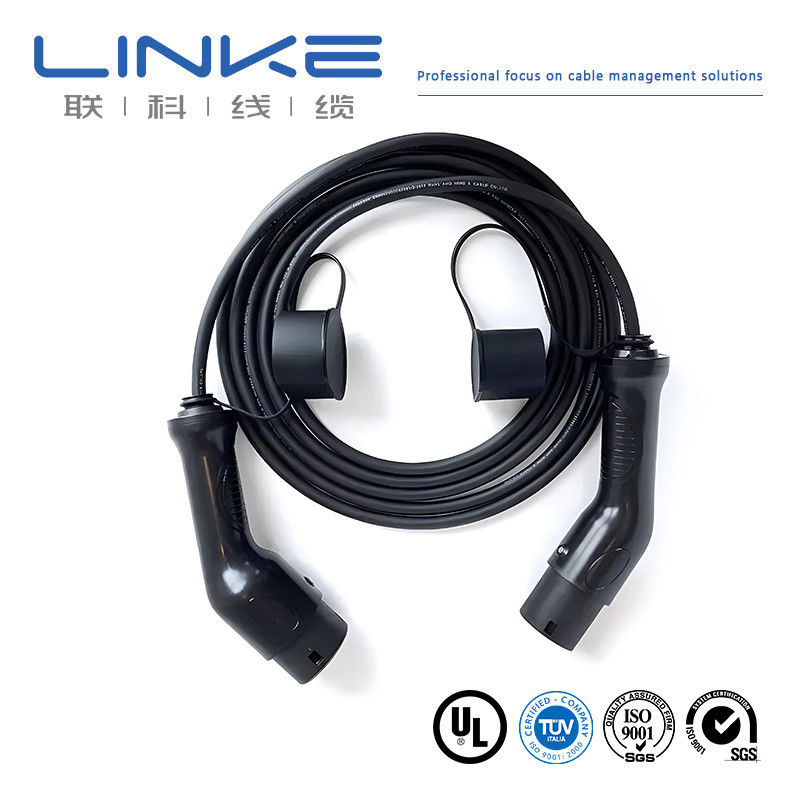

32A 11kw 3 fazlı Type2'den Type2'ye EV şarj kablosu
| Özellikler | Kablo adı | EV Kablosu | |||||
| Kablo SPEC | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| RoHS Uyumlu | |||||||
| Ürün | A: 2C×80mm2 | B: 1C×25mm2 | C: 1C×4mm2 | D:(3C×0.75mm2) ((P2) | E:(7C×0.75mm2) | ||
| Şoför | Malzeme | Çıplak bakırdan yapıştırılmış | |||||
| Boyut | 2580/0.20 ±0.008mm | 798/0.20 ±0.008mm | 224/0,15±0,008 mm +10/1# Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
||
| Aşırı doz (Ref.) | 12.40±0.25mm | 70,00±0,20 mm | 2.70±0.15 mm | 1.40±0.10mm | 1.40±0.10mm | ||
| İzolasyon | Malzeme | Termoplastik(EF2585,85±3A) | |||||
| Min. ortalama kalınlık | 1.60mm | 1.20mm. | 1.00mm | 0.50mm | 0.50mm | ||
| Herhangi bir noktada minimum kalınlık | 1.34mm | 0.98mm. | 0.80mm | 0.35mm. | 0.35mm. | ||
| Aşırı doz. | 15.60±0.40mm | 9.60±0.30mm | 4.70±0.20mm | 2.50±0.10mm | 2.50±0.10mm | ||
| Kablolama-1 | Doldurucu | / | Pamuk | Pamuk | |||
| Malzeme | / | AL-mylar(dışa bakıyor) | Dokunulmamış | ||||
| BRAID | Malzeme | / | Tanerli bakır | / | |||
| Boyut | / | 0.12mm% 60 | / | ||||
| İç ceket | Malzeme | / | TPE | TPE | |||
| Min. ortalama kalınlık | / | 0.60mm | 0.60mm | ||||
| Herhangi bir noktada minimum kalınlık | / | 0.42mm | 0.42mm | ||||
| Aşırı doz. | / | 7.20±0.25mm | 9.70±0.25mm | ||||
| Kablolama | Doldurucu | Güçlendirilmiş PP ip | |||||
| Malzeme | Dokunulmamış ((≥25% üst üste) | ||||||
| Toplantı | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| CAKET | Malzeme | TPU | |||||
| Min. ortalama kalınlık | 2.80mm | ||||||
| Herhangi bir noktada minimum kalınlık | 2.28mm | ||||||
| Aşırı doz. | 38.00+0.6/-1.00mm | ||||||
| Elektrikli özellikler | Fiziksel özellikler | ||||||
| İsimlendirilmiş voltaj:DC 1000V | Çekim gücü:≥20MPa | Yüksek sıcaklık basıncı testi:% 50 | |||||
| İsimlendirilmiş sıcaklık:Ceket -40 ~ 90oC | Uzunluk:≥300% | Isı şoku testi:Çatlak yok. | |||||
| İzolasyon -40 ~ 125oC | Yaşlılık:110±1oC×168 saat | Uyumluluk testi:GB/T 33594 | |||||
| Maks. iletken direnişi(20oC): | Asıl germe dayanıklılığının yüzde:≤±30% | Çakma direnci testi:GB/T 33594 | |||||
| A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | Başlangıç uzunluğunun yüzde:≤±30% | Testin etrafında kıvrılmış:GB/T 33594 | |||||
| İzolasyon Voltaj dayanıklılığı ((Core A & B,10m): | Alev testi:GB/T 18380.12-2008 | Min. Bend yarıçapı:6*OD | |||||
| AC 2.5kV/5min,sızıntı akımı≤5mA | Yapay hava koşullarına karşı test:GB/T 33594 | Sıvım direnci:≥2000 kere | |||||
| Tamamlanmış kablo Voltaj dayanıklılığı ((Core A to A&B,10m): | Düşük sıcaklıkta darbe testi:-40°C x 16H, çatlak yok. | Kimyasallara karşı direnç:GB/T 33594 | |||||
| AC 3.5kV/15min,sızıntı akımı≤5mA | Kimyasal stres asidi:N-oksal-asit alkali çözeltisi, N-sodyum hidroksit çözeltisi:GB/T 33594 | ||||||
| Min. yalıtım direnci(20oC, çekirdek A'dan A&B'ye):500MΩ.km | Aracın yuvarlanması:Gereksinimler ve test yöntemleri GB/T 20234.1-2015 7 ile uyumlu olmalıdır.21 | ||||||
| Yapı | |||||||||||
| Hayır, hayır. | iletken mm2 | yalıtım | 20oCiletken direnci (Ω/KM) | ||||||||
| Yöneticimm2 | Yapı(N/mm) | Şef DIA (((mm) | Şoför | Kalınlık (mm) | Malzeme | yalıtımOD (mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | bakır | 0.6 | silikon | 2.90±0.15 | ≤12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | bakır | 0.7 | silikon | 3.50±0.15 | ≤ 7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | bakır | 0.8 | silikon | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | bakır | 0.8 | silikon | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | bakır | 1.00 | silikon | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | bakır | 1.10 | silikon | 8.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | bakır | 1.3 | silikon | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | bakır | 1.3 | silikon | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | bakır | 1.50 | silikon | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | bakır | 1.50 | silikon | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | bakır | 1.50 | silikon | 17.50±0.50 | ≤0.196 | |||
Kablo ve kablo üreticisi Linke Kablo Teknolojisi Şirketi, Çin'de önde gelen kablo tedarikçisi.
Linke Cable, tel ve kabloların Ar-Ge, üretimi ve pazarlanmasına odaklanıyor.
Biz EV şarj kablosu, tıbbi kablo, silikon kablo, yay kablosu,
örgü kablosu, çekme kablosu, UL kablosu, otomotiv kablosu vb.
Linke Kablosu'nda, daha iyi kabloları piyasaya sürmenin daha iyi bir yolu olduğuna inanıyoruz.
Müşteriler için daha iyi kablolar geliştirmek ve yaşam kalitesini artırmak.
Sertifikamız:
UL'yi geçtik.1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269
(Tek iletkenli, termoplastik yalıtım)
UL2095,UL2129,UL2468,UL2586,UL2725,UL20233,UL20280,UL20963,UL2103,UL2463,UL2517,UL2587,UL2835,
UL20276, UL20549, UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 ve ISO13485,TS16949
CNR - Aygıt kablolama malzemesi,
Ekstrüde PVC yalıtımlı Tek, 105oC,1000V,Sınıf I,GroupA,B veya AB, FT1 ve/veya FT2.
Ekstrüze edilmiş PVC Entegre olmayan Ceketli Kablo, 105"C, 1000V, Sınıf I, Sınıf I veya Sınıf I/Il, Grup A, B veya AB, FT1 ve/veya FT2.
Ekstrüze edilmiş TPU, 80"C, 300V, I sınıf, I sınıf veya I/Il sınıfı, A, B veya AB grubu, FT1 ve/veya FT2 derecelendirilmiş, bütünleşmemiş kablo kablosu
1. ASen misin? Üretici veya ticaret şirketi mi?
Biz profesyonel bir üreticiyiz. Siparişinizi ilk baştan sonuna kadar kontrol edebiliriz.
Bizi ziyaret etmeye hoş geldiniz. Sizi Shenzhen'de alacağız.
2Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kuryelik masraflarını ödemeleri bekleniyor.
3En az sipariş miktarınız nedir?
Normalde 100 metre, ama kablo çok ağır.
Yüksek yükten kaçınmak için uygun miktarda sipariş versen iyi olur.
Deniz taşımacılığı en iyi seçenektir.
4İndirim alabilir miyim?
Bu miktarınıza bağlı, indirim yapabilir ve nakliye masraflarını karşılayabiliriz.
5Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabiliriz, şirketinizi tanıtmak için kalite kartını bile özel yapabiliriz.
Sorgularınızı doğrudan bize gönderin.
