IEC 62196-2 ve SAE J1772 ile EV Esnek Kablo

IEC 62196-2 ve SAE J1772 ile EV Esnek Kablo

1500V Pil Kablolama Bağlantısı

Silikon Ceket Batarya Kablo Harness

UL Sertifikası Pil Kablolama Bağlantısı

Menşe yeri:

Guangdong, Çin

Marka adı:

Linke

Sertifika:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Bizimle İletişim
Bir İndirim İste
Ürün Ayrıntıları
Nominal gerilim:
300-600V
İletken Malzeme:
Çıplak bakır telli
Yalıtım Malzemesi:
Termoplastik (EF2585,85 ± 3A)
Ceket Malzemesi:
TPU
Maksimum şef direnci:
A: 0.242Ω/km b: 0.78Ω/km C: 4.95Ω/km D & E: 26Ω/km
Min yalıtım direnci:
500mΩ.km
Vurgulamak:

1500V Pil Kablolama Bağlantısı

,

Silikon Ceket Batarya Kablo Harness

,

UL Sertifikası Pil Kablolama Bağlantısı

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1000 metre
Fiyat
Pazarlık edilebilir
Ambalaj bilgileri
İhtiyaca göre
Teslim süresi
7-15 gün
Ödeme koşulları
%30 ön ödeme yapın ve %70 son ödemeyi aldıktan sonra gönderin
Yetenek temini
50000M/GÜN
Ürün Tanımı
Ürün Özellikleri
KABLO ADI EV Kablosu
KABLO ÖZELLİĞİ 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) RoHS Uyumlu
Detaylı Yapı
Ürün İletken Malzemesi Boyut Dış Çap (Referans)
A : 2C×80mm2 Kaplanmamış bakır telli 2580/0.20 ±0.008mm 12.40±0.25mm
B : 1C×25mm2 Kaplanmamış bakır telli 798/0.20 ±0.008mm 7.00±0.20mm
C : 1C×4mm2 Kaplanmamış bakır telli 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar 2.70±0.15mm
İzolasyon Detayları
Malzeme Min. ortalama kalınlık Herhangi bir noktada min. kalınlık Dış Çap
Termoplastik(EF2585,85±3A) 1.60mm 1.34mm 15.60±0.40mm
Elektriksel Özellikler
Özellik Değer
Anma gerilimi DC 1000V
Anma sıcaklığı Ceket -40~90ºC, İzolasyon -40~125ºC
Maks. iletken direnci(20ºC) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

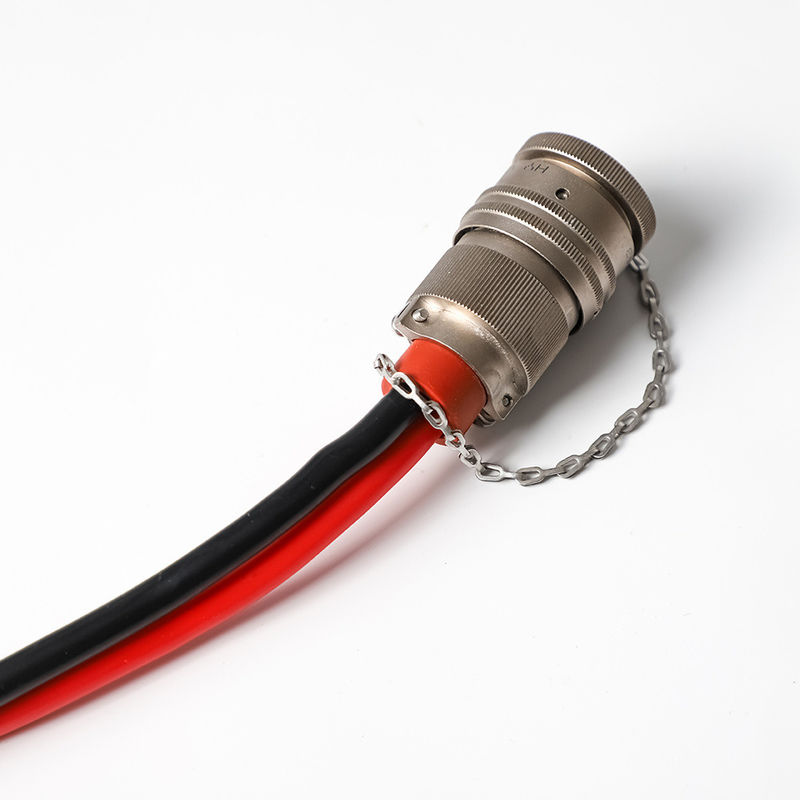

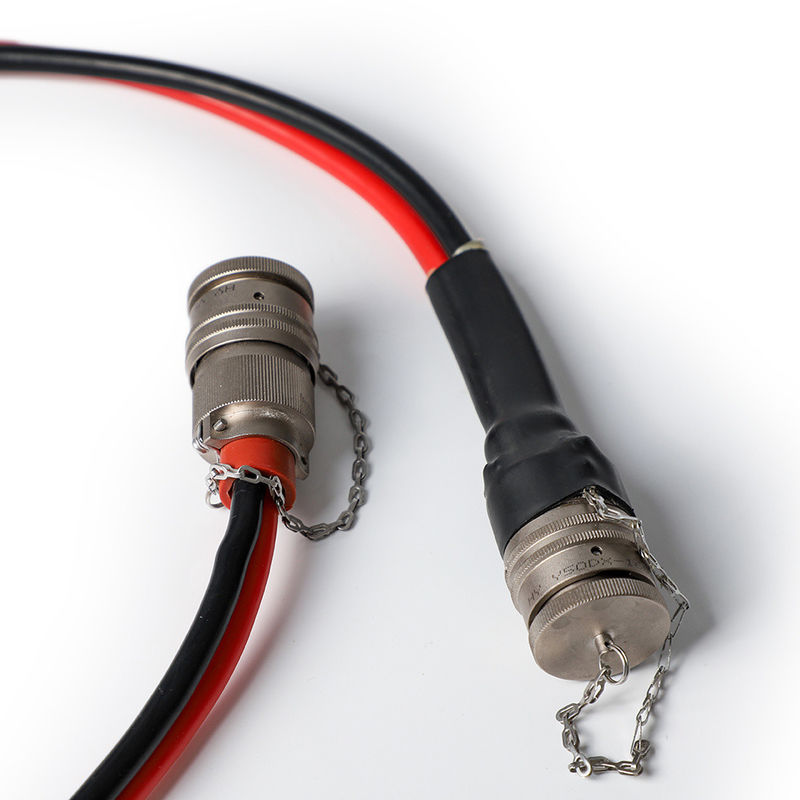

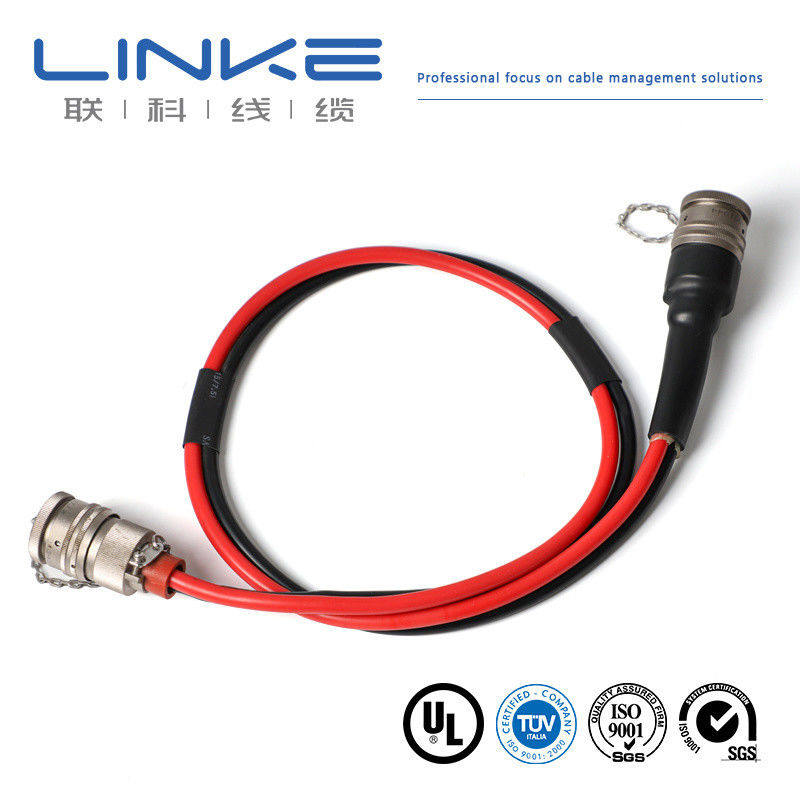

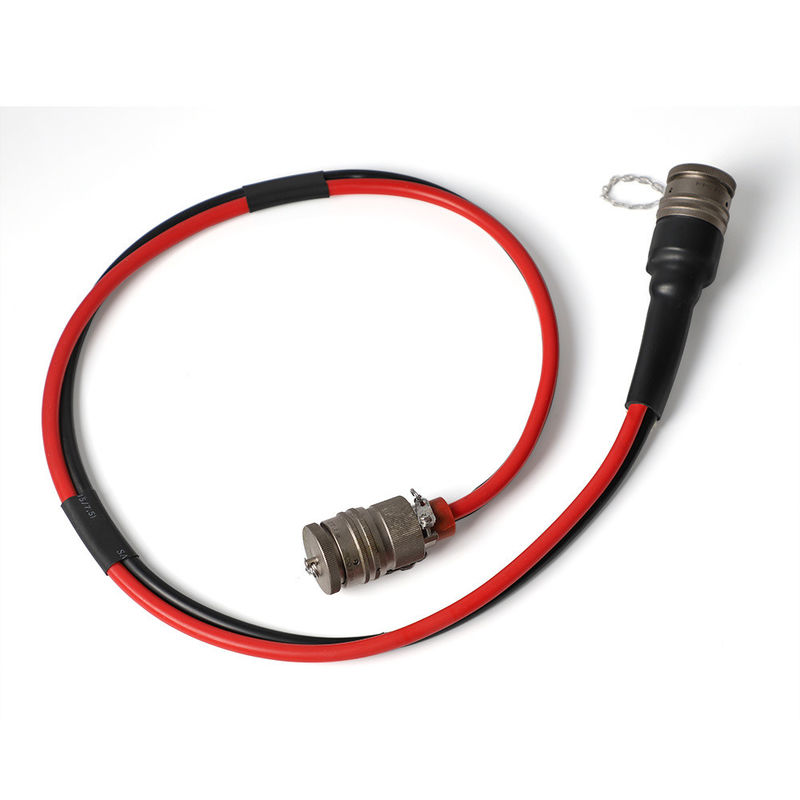

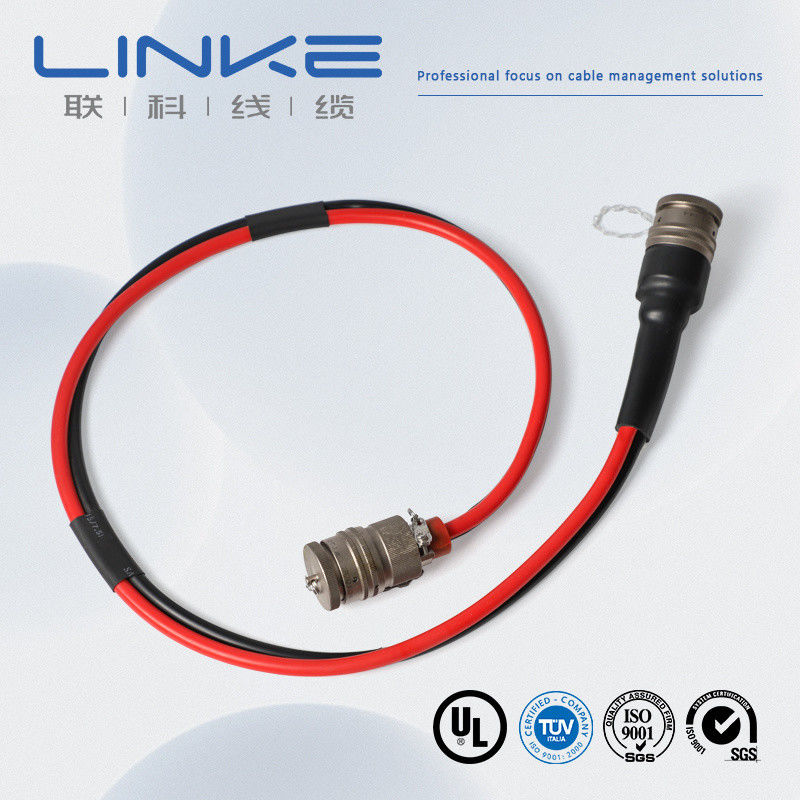

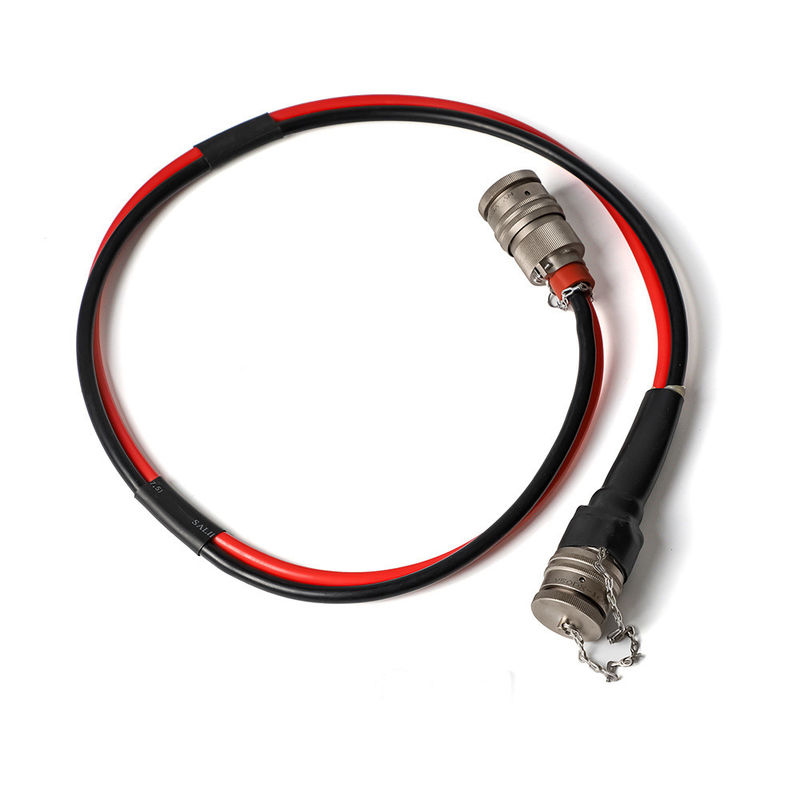

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
IEC 62196-2 ve SAE J1772 ile EV Esnek Kablo
Marka LINKE Kesit Alanı (mm²) 0.01-500mm²
Tel Ölçüsü (AWG) [Örn: 24AWG, 28AWG] İletken Kalaylı Bakır / kaplanmamış bakır, müşterinin gereksinimlerine göre
İzolasyon malzemesi PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer Ceket Malzemesi [PVC/PU/Kauçuk/Örgü/vb.]
Sertifikalar RoHS/REACH/UL/CE/IP68/vb. Özel Uzunluk [Örn: 1m, 3ft, 5m ±%5 tolerans]
Kablo Tipi [Tıbbi/Güç/Ses/Koaksiyel/Elektrikli/Otomotiv/Enerji depolama//vb.] Ekranlama [Ekranlı/Ekranız/Örgülü Ekran]
Empedans [Örn: 75Ω (koaksiyel kablolar için)] Baskı/Logo [Metin/Etiket/Logo, maks. 20 karakter]
Bükülme Yarıçapı [Örn: ≥5× kablo çapı] Akım Değeri [Örn: 5A]
Gerilim Değeri [Örn: 30V AC/DC] Konnektör Malzemesi [Altın kaplama/Nikel kaplama/Pirinç/vb.]
Konnektörler [Örn: USB Type-C, 3.5mm Jak, RJ45] Ceket XLPE veya PE veya PVC KAUÇUK
Teslim Süresi Sipariş onaylandıktan sonra 7-14 gün Renkler [Siyah/Beyaz/Kırmızı/Özel Pantone/vb.]
sıcaklık Eksi-70°C ila 350°C (-70°C ~ 350°C) Paket Rulo/kutu/plaka/Özel
Destekleyici Hizmetler multicolumn {3}{l}{özel kablo, hassas kesme, sıkma ve lugların montajını içeren uçtan uca çözümler (malzeme belirtin, örn: bakır/nikel kaplama)

IEC 62196-2 ve SAE J1772 ile EV Esnek Kablo

Bağımsız Laboratuvar•Tam Test Ekipmanı•Tam Kalite Kontrol

Üstün kalite ve güvenilir performansı sağlamak için her ürünü sıkı standartlara göre test ediyoruz.



No.

Test Kalemi

Test Koşulu

Test Gereksinimi

Test Verisi

Sonuç

1

Yapı Denetimi

1. Tel boyut tablosuna uyun2. Minimum kalınlık ortalama kalınlığın ≥ %80'i

Tel boyut tablosuna uyun

Test kaydına bakın

Geçti

2

Termal Şok

Numuneyi belirtilen boyuttaki bir demir çubuk üzerine sarın, belirtilen sıcaklıktaki bir yaşlandırma fırınına 1 saat koyun, numuneyi en az 30 dakika oda sıcaklığına kadar soğutun, ardından numuneyi gözlemleyin

Numune yüzeyinde çatlak yok

Çatlak yok

Geçti

3

Isı Deformasyonu

1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)2. Numuneyi ve test aparatını belirtilen sıcaklıkta 1 saat ön ısıtma için yaşlandırma fırınına yerleştirin3. Numuneyi 1 saat boyunca test aparatının basınç kolonu altına yerleştirin4. Numune kalınlığını aynı konumda yeniden ölçün

1. Numune basınç kolonu tarafından çatlamamalı veya iletkeni açığa çıkarmamalıdır2. Kalınlık azalması ≤ %50

Test kaydına bakın

Geçti

4

FT2

Standart bir alevi 125mm yükseklikte bir kez uygulayın

1. Alev kendi uzunluğu boyunca yayılmamalıdır2. Alev yakındaki yanıcı malzemelere yayılmamalıdır

Test kaydına bakın

Geçti

5

Yaşlandırma

1. 200mm uzunluğunda beş adet kılıf bölümü alın2. Numuneleri 168 saat boyunca 158°C'de yaşlandırma fırınına yerleştirin3. Numuneleri çıkardıktan sonra, 16 saat boyunca oda sıcaklığına (23±5°C) yerleştirin, ardından kopma uzamasını ve çekme dayanımını test edin

1. Yaşlandırma öncesi uzama ≥ %300, yaşlandırma sonrası uzama yaşlandırma öncesinin ≥ %80'i2. Yaşlandırma öncesi çekme dayanımı > 1.41kg/mm², yaşlandırma sonrası çekme dayanımı yaşlandırma öncesinin ≥ %80'i

Test kaydına bakın

Geçti

6

Soğuk Bükme

Numuneyi belirtilen sıcaklıkta 4 saat boyunca düşük sıcaklık kutusunda saklayın, numuneyi belirtilen boyutlardaki demir çubuk üzerine belirtilen sayıda sarın, düşük sıcaklık kutusundan çıkarıldıktan sonra 30 saniye içinde sarmayı tamamlayın

Numune yüzeyinde çatlak yok

Çatlak yok

Geçti

7

İletken Direnci

DC direnç ölçer ile bir metrelik çekirdek iletkenin direncini ölçün

20°C'de, 8AWG direnci ≤ 2.23Ω/km

Test kaydına bakın

Geçti

Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye odaklanıyor ve

Kablo ve Tel için profesyonel çözümler sunuyor, özellikle

farklı endüstri müşterileri için. İçerir:



İnsansı robot kablosu,

Yapay zeka güç kablosu/veri kablosu,

Yarı iletken kablosu/endüstriyel otomatik kablo,

Sensör kablosu,

Yeni enerji kablosu,

Tıbbi güzellik teli,

UL tel kablosu,



Linke Kablo, çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklere sahiptir, çeşitlendirilmiş

müşteri ihtiyaçlarını desteklemek için. Aşağıdaki ürün yetkisini aldık:UL 758,CCC,RoHs,REACH,CE; Biz

aşağıdaki kalite yönetim sistemini aldık:ISO 9001-2015(Tüm ürünler); ISO 13485

(Tıbbi cihazlar ve aletler),IATF 16949(Otomotiv endüstrisi)



Üretici Bilgileri

Tel ve kablo üreticisi Linke Cable Technology Co., Ltd, Çin'de 10 yılı aşkın Ar-Ge, üretim ve pazarlama deneyimiyle önde gelen bir kablo tedarikçisidir. Uzmanlaştığımız alanlar:

  • EV şarj kablosu
  • Tıbbi kablo
  • Silikon kablo
  • Otomotiv kablosu
  • Özel kablo çözümleri
Sertifikalarımız
Ürünlerimiz aşağıdaki uluslararası standartlara uygundur:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik izolasyon)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 ve ISO13485, TS16949
CNR - Cihaz Kablo Malzemesi
Ekstrüde PVC İzolasyonlu Tekli, anma gerilimi 105°C, 1000V, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2
Ekstrüde PVC Entegre Olmayan Ceketli Kablo, anma gerilimi 105°C, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Ekstrüde TPU Entegre Olmayan Ceketli Kablo, anma gerilimi 80°C, 300V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Sıkça Sorulan Sorular
1. Bir üretici misiniz yoksa ticaret şirketi misiniz?

Biz profesyonel bir üreticiyiz. Siparişinizi baştan sona kontrol edebiliriz. Bizi ziyaret etmenizi bekliyoruz. Sizi Shenzhen'de alacağız.

2. Kalitenizi test etmek için bir numuneyi nasıl alabilirim?

Numuneler sizin için ücretsizdir. Yeni müşterilerin kurye ücretini ödemesi beklenir.

3. Minimum Sipariş Miktarınız nedir?

Normalde 100m. Ancak, kablo çok ağırdır. Yüksek navlunu önlemek için uygun bir miktar sipariş etmeniz daha iyi olur. Deniz taşımacılığı en iyi seçenektir.
