Menşe yeri:
Guangdong, Çin
Marka adı:
Linke
Sertifika:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

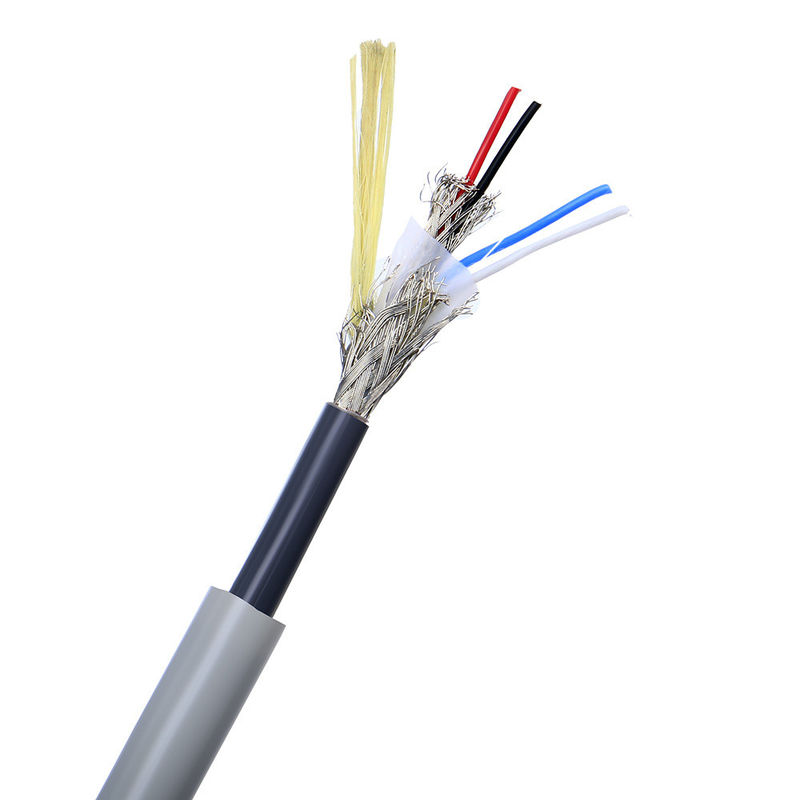

16 AWG 1 Çift Termoküple Katı KX PVC Foliya Kalkan PVC Ceket Güç Sınırlı Taş Kablosu ENstrüman Taş Kablosu
o Termokop compensasyon kabloları aynı zamanda enstrümantasyon kabloları olarak da adlandırılabilir, çünkü bunlar için kullanılırlar
Yapı, çift enstrümanlama kablosuna benzer, ancak iletken
Termokopüler, sıcaklığı algılamak için işlemlerde kullanılır ve pirometre ile bağlantılıdır.
Termokople ve pirometre termokople uzatma ile elektrikle yönetilir.
Bu termoküp kabloları için kullanılan iletkenlerin
Sıcaklığı algılamak için kullanılan termokopelinkiyle benzer termoelektrik (emf) özelliklere sahiptir.
Fabrikamız, esas olarak termokop için KX, EX, JX, TX, SC/RC, KCA, KCB türü telafi tel üretir.
Termokopül telafi ürünlerimiz tümüyle
GB/T 4990-2010 "Termokopüler için alaşımlı uzatma kabloları ve telafi kabloları" uyarınca üretilmiştir.
(Çin Ulusal Standartı) ve ayrıca IEC584-3 'Termokopüllü 3-kompensasyon tel' (Uluslararası standart).
Kompakt kablonun temsil edilmesi: termokop kod+C/X, örneğin SC, KX
X: uzantı için kısa, telafi telinin alaşımının termokopelin alaşımıyla aynı olduğu anlamına gelir
C: Karşılama için kısa, karşılama telinin alaşımının belirli bir sıcaklık aralığında termokopelin alaşımıyla benzer karakterlere sahip olduğu anlamına gelir.
| Termokopül kodu | Comp. Tipi | Şirket Adı | Olumlu | - Hayır. | ||
| Adı | Kod | Adı | Kod | |||
| S | SC | Bakır-konstan 0.6 | bakır | MRL'nin Özetleri | 0 sabit.6 | SNC |
| R | RC | Bakır-konstan 0.6 | bakır | RPC | 0 sabit.6 | RNC |
| K | KCA | Demir-konstanan22 | Demir | KPCA | Constantan22 | KNCA |
| K | KCB | bakır-konstanan 40 | bakır | KPCB | sabit 40 | KNCB |
| K | KX | Chromel10-NiSi3 | Chromel10 | KPX | NiSi3 | KNX |
| N | NC | Demir-konstanan 18 | Demir | NPC | sabit 18 | NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
| E | EX | NiCr10-Constantan45 | NiCr10 | EPX | Constantan45 | ENX |
| J | JX | Demir-konstantan 45 | Demir | JPX | sabit 45 | JNX |
| T | TX | bakır-constantan 45 | bakır | TPX | sabit 45 | TNX |
1.KimyasalCOpozisyon
| Malzeme | Kimyasal bileşim (%) | ||||
| Ni | Kr | Evet. | M | Al | |
| KP ((Chromel) | 90 | 10 | |||
| KN ((Alumel) | 95 | 1-2 | 0.5-1.5 | Bir bir.5 | |
2.Fiziksel özelliklerve Mekanik özellikleri
|
Malzeme |
yoğunluk ((g/cm)3) |
Erime noktası ((oC) |
Çekim sıklığı ((Mpa) |
Hacim direnci ((μΩ.cm) |
Uzunlaşma oranı (%) |
| KP ((Chromel) | 8.5 | 1427 | >490 | 70.6 ((20oC) | >10 |
| KN ((Alumel) | 8.6 | 1399 | >390 | 29.4 ((20oC) | >15 |
3.Farklı sıcaklıklarda EMF değer aralığı
| Malzeme | EMF değeri Vs Pt ((μV) | |||||
| 100oC | 200oC | 300oC | 400oC | 500oC | 600oC | |
| KP ((Chromel) | 2816~2896 | 5938~6018 | 9298~9378 | 12729~12821 | 16156~16266 | 19532~19676 |
| KN ((Alumel) | 1218~1262 | 2140~2180 | 2849~2893 | 3600~3644 | 4403~4463 | 5271~5331 |
| EMF değeri Vs Pt ((μV) | ||||
| 700oC | 800oC | 900oC | 1000oC | 1100oC |
| 22845~22999 | 26064~26246 | 29223~29411 | 32313~32525 | 35336~35548 |
| 6167 ~ 6247 | 7080 ~ 7160 | 7959~8059 | 8807~8907 | 9617~9737 |
Tip K uzatma kablosu kromel / alumel malzeme FEP yalıtımı
Özellikler
1.Style: Genişleme Kablosu
2.Termoküp bakır tel
Termokoplu bakır tel Sınıflandırma
1. Termokopül seviyesi (yüksek sıcaklık seviyesi). Bu tür termokopül teller esas olarak termokopül için uygundur
Tip K, J, E, T, N ve L ve diğer yüksek sıcaklık algılayıcı cihaz, sıcaklık sensörü vb.
2Bu tür termoküp teller esas olarak telafi için uygundur.
S, R, B, K, E, J, T, N ve L tipindeki çeşitli termokopellerden kablo ve uzatma kablosu, ısıtma kablosu, kontrol kablosu vb.
Termokopül çeşitliliği ve indeksi
Termokopül çeşitliliği ve indeksi |
||
Çeşitleri |
Türü |
Ölçüm aralığı ((°C) |
NiCr-NiSi |
K |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
-200-350 |
NiCrSi-NiSi |
N |
-200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Cam lifden yalıtılmış termokopül telinin boyutları ve toleransları
Boyutlar / Toleransa mm): 4.0+-0.25
Termokopül kablosu için renk kodu ve başlangıç kalibrasyon toleransları:
| Termokopül türü | ANSI Renk Kodu | Başlangıç Kalibrasyon Toleransı | ||||
| Kablo alaşımları | Kalibrasyon | +/- Şoför |
Ceket | Sıcaklık aralığı | Standart Sınırlar |
Özel Sınırlar |
| CHROMEL ((+) vs. ALUMEL (((-) |
K | Sarı/Kırmızı | Kahverengi | -200°C - -110°C -110°C - 0°C 0°C - +285°C 285°C - +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
±1.1°C ± 0,4% |
Uzantı telinin renk kodu ve başlangıç kalibrasyon toleransı:
| Genişleme türü | ANSI Renk Kodu | Başlangıç Kalibrasyon Toleransı | ||||
| Kablo alaşımları | Kalibrasyon | +/- Şoför |
Ceket | Sıcaklık aralığı | Standart Sınırlar |
Özel Sınırlar |
| Demir (+) karşı Constantan ((-) | JX | Beyaz/Kırmızı | Siyah | 0°C - +200°C | ± 2,2°C | ±1.1°C |
| CHROMEL (+) karşı ALUMEL (-) | KX | Sarı/Kırmızı | Sarı | 0°C - +200°C | ± 2,2°C | ±1.1°C |
| Bakır ((+) karşı Constantan ((-) | TX | Mavi/Kırmızı | Mavi | -60°C ile +100°C arasında | ±1.1°C | ± 0,5°C |
| CHROMEL ((+) karşı Constantan ((-) | EX | Mor/Kırmızı | Mor | 0°C - +200°C | ±1.7°C | ±1.1°C |
PVC-PVC Fiziksel Özellikleri:
| Özellikleri | İzolasyon | Ceket |
| Sıkıştırma Direnci | - İyi. | - İyi. |
| Direnişten Kurtuldum | - İyi. | - İyi. |
| Nem Direnci | Harika. | Harika. |
| Lehim demir direnci | Yoksul | Yoksul |
| Servis sıcaklığı |
105oC sürekli 150oC tek |
105oC sürekli 150oC tek |
| Alev testi | Kendiliğinden söndürme | Kendiliğinden söndürme |
Kablo ve kablo üreticisi Linke Kablo Teknolojisi Şirketi, Çin'de önde gelen kablo tedarikçisi.
Linke Cable, tel ve kabloların Ar-Ge, üretimi ve pazarlanmasına odaklanıyor.
Biz EV şarj kablosu, tıbbi kablo, silikon kablo, yay kablosu,
örgü kablosu, çekme kablosu, UL kablosu, otomotiv kablosu vb.
Linke Kablosu'nda, daha iyi kabloları piyasaya sürmenin daha iyi bir yolu olduğuna inanıyoruz.
Müşteriler için daha iyi kablolar geliştirmek ve yaşam kalitesini artırmak.
Sertifikamız:
UL'yi geçtik.1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269 ((Tek iletken,termoplastik yalıtım)
UL2095,UL2129,UL2468,UL2586,UL2725,UL20233,UL20280,UL20963,UL2103,UL2463,UL2517,UL2587,
UL2835, UL20276, UL20549, UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 ve ISO13485,TS16949
CNR - Aygıt kablolama malzemesi,
Ekstrüde PVC yalıtımlı Tek, 105oC,1000V,Sınıf I,GroupA,B veya AB, FT1 ve/veya FT2.
Ekstrüze edilmiş PVC Entegre olmayan Ceketli Kablo, 105"C, 1000V, Sınıf I, Sınıf I veya Sınıf I/Il, Grup A, B veya AB, FT1 ve/veya FT2.
Ekstrüze edilmiş TPU, 80"C, 300V, I sınıf, I sınıf veya I/Il sınıfı, A, B veya AB grubu, FT1 ve/veya FT2 derecelendirilmiş, bütünleşik olmayan kablo kablosu
