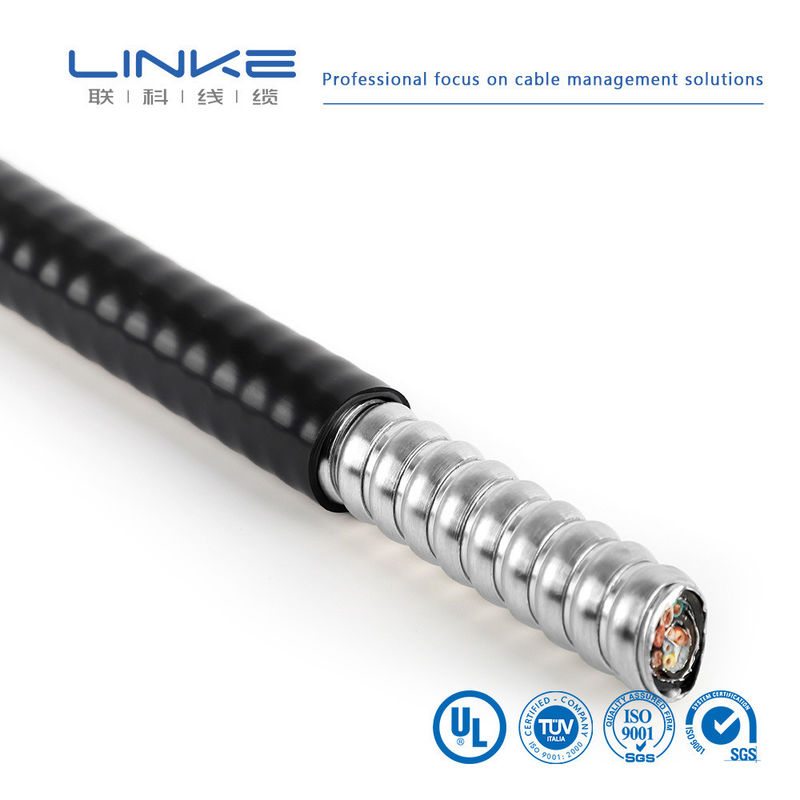

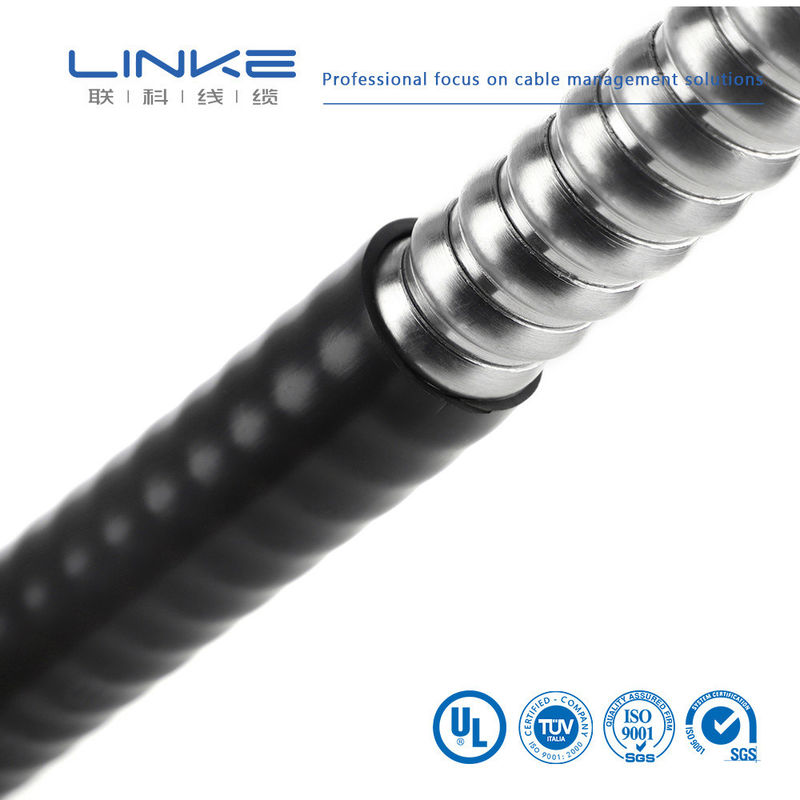

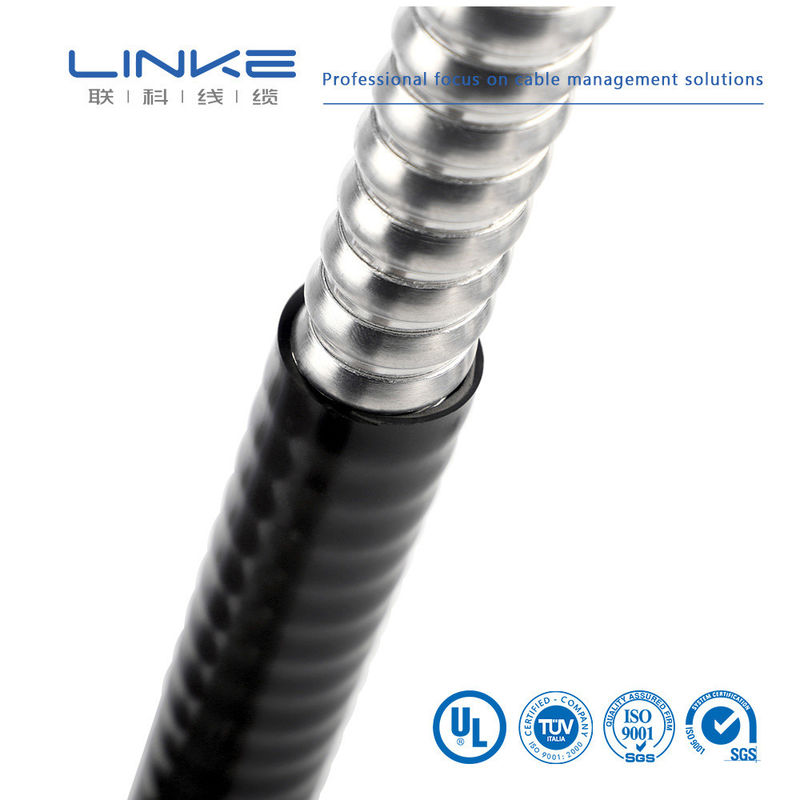

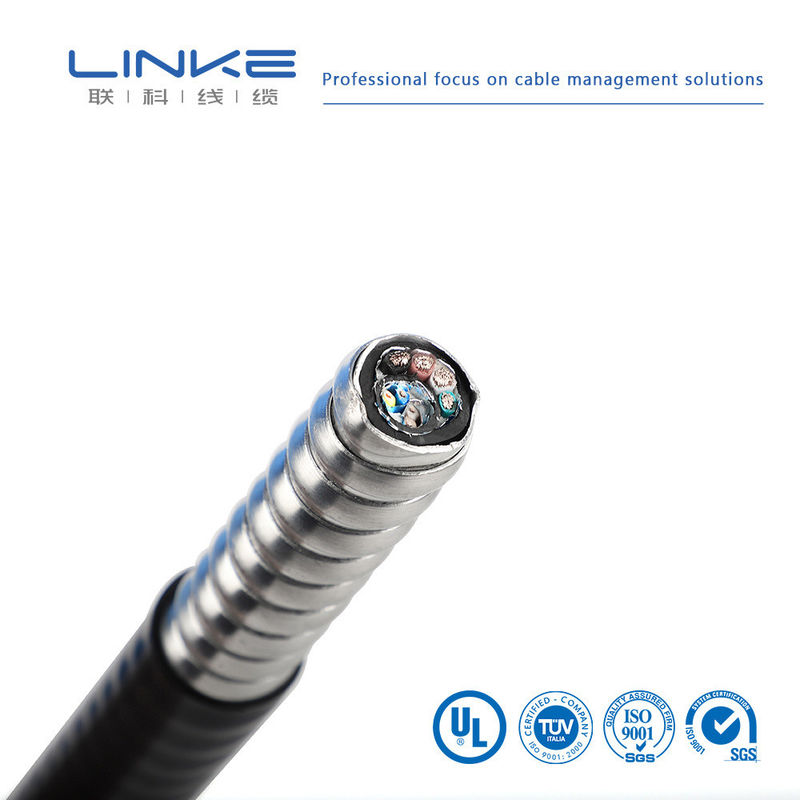

Bakır Zırhlı Elektrik Alçak Gerilim Güç Kablosu
Zorlu uygulamalar için tasarlanmış PVC yalıtımlı endüstriyel yeraltı zırhlı kablo.
Zırhlı Kablo Nedir?
SWA (Çelik Tel Zırhlı) veya AWA kabloları olarak da bilinen zırhlı kablolar, endüstriyel kullanım için tasarlanmış sağlam güç kablolarıdır. Bunlar arasında tek çekirdekli güç kabloları ve ana güç dağıtımı için çok çekirdekli kitapçık zırhlı kablolar bulunur.
Zırhlı Kablo Özellikleri
Orkestra şefi:Düz telli bakır veya alüminyum
Yalıtım:Çapraz bağlı polietilen (XLPE), yüksek sıcaklık direnci ve mükemmel dielektrik dayanımı sağlar
Yatak takımı:Yalıtım ve zırh arasında koruyucu bariyer katmanı
Zırh:Dış gerilimlere karşı mekanik koruma için çelik veya alüminyum zırh
Kılıf:Dış koruyucu tabaka; siyah kılıflar UV stabilitesi için karbon yüklüdür
Gerilim:600/1000V, 6,35/11kV ve 19/33kV değerleri
Kapsamlı ürün yelpazemiz, BS5467, BS6622, BS6724, BS7835, BS EN 50267, IEC 60502 ve BS EN 60332-1-2 dahil olmak üzere İngiliz, Avrupa ve Uluslararası standartlara göre üretilen BASEC onaylı zırhlı kabloları içerir.
Özel Özellikler
- Alev geciktirici yapı
- Yüksek performans yetenekleri
- Çok telli iletken tasarımı
- Hassas örgü
- Olağanüstü dayanıklılık
- Enerji verimli çalışma
Zırhlı Bakır Güç Kablosu Detayları
1kV-10kV XLPE zırhlı güç kabloları, OEM gereklilikleri ve BS, DIN ve ASTM gibi diğer standartlar için seçeneklerle birlikte IEC 60502 standardına uygundur. Gerilim kapasitesi 400 m2'ye (bakır veya alüminyum iletken) kadar kesit alanları ile 35kV'a kadar uzanır.
Çalışma Parametreleri:
İletken çalışma sıcaklığı: 90°C sürekli
Kısa devre sıcaklığı: Maksimum 250°C
Önemli yükseklik değişimlerine sahip yeraltı döşemesi için uygundur, dış mekanik kuvvetlere ve orta düzeyde çekme gerilimine dayanabilir.
Kurulum:Kanala, tepsiye veya doğrudan gömmeye monte edilebilir. Doğru kurulum ve güvenlik için Yerel Elektrik Yasası yönergelerini izleyin.
Kablo Tipi Özellikleri
| Tip |
İsim |
Kullanım |
| VV, VLV |
PVC yalıtımlı PVC kılıflı güç kablosu |
İç mekan, tünel ve tüp uygulamaları. Dış mekanik kuvvetlere dayanamaz. |
| VY, VLY |
PVC yalıtımlı PE kılıflı güç kablosu |
Kapalı alan, tünel, tüp ve aşırı kirli alanlar. Dış mekanik kuvvetlere dayanamaz. |
| VV22, VLV22 |
PVC yalıtımlı çelik kemer zırhlı PVC kılıflı güç kablosu |
Kapalı alan, tünel, tüp ve madencilik uygulamaları. Dış mekanik kuvvetlere dayanamaz. |
| VV23, VLV23 |
PVC yalıtımlı çelik kemer zırhlı PE kılıflı güç kablosu |
Kapalı alan, tünel, tüp, madencilik ve aşırı kirli alanlar. Dış mekanik kuvvetlere dayanamaz. |
| VV32, VLV32 |
PVC yalıtımlı ince çelik tel zırhlı PVC kılıflı güç kablosu |
Kapalı alan, yer altı ve madencilik uygulamaları. Dış mekanik kuvvetlere dayanabilir. |
| VV33, VLV33 |
PVC yalıtımlı ince çelik tel zırhlı PE kılıflı güç kablosu |
Bina içi ve yer altı uygulamaları. Dış mekanik kuvvetlere dayanabilir. |
| VV42, VLV42 |
PVC yalıtımlı kalın çelik tel zırhlı PE kılıflı güç kablosu |
Kapalı alan, yer altı ve madencilik uygulamaları. Dış mekanik kuvvetlere dayanabilir. |
| VV43, VLV43 |
PVC yalıtımlı ince çelik tel zırhlı PVC kılıflı güç kablosu |
Kapalı, yeraltı, madencilik ve aşırı kirli alanlar. Dış mekanik kuvvetlere dayanabilir. |
Teknik Özellikler
| Aşırı sıcaklık aralığı: |
-40°C ila 105°C (otomotiv ortamının aşırı koşullarına dayanıklıdır) |
| Zırhlı Kablo aralığı: |
0GA, 2GA, 4GA, 6GA, 8GA, 10GA, 12GA, 14GA, 15GA, 16GA, 18GA, 20GA ve ultra klasik teller |
| İletken Tipi: |
Örgülü %99,99 OFC (oksijensiz bakır), kalay kaplı bakır, bakır kaplı alüminyum |
| Malzeme: |
Çevre dostu, yüksek kaliteli parlak malzeme; kalaylı, gümüş veya nikel kaplı bakır seçenekleri |
| Zırhlı Kablo Rengi: |
Özelleştirilmiş seçenekler mevcut |
| Ambalaj: |
Karton ambalaj, palet ambalajı, ahşap/plastik makaralar |
| Marka |
BAĞLANTI |
Kesit (mm²) |
0,01-500mm² |
| Tel Ölçer (AWG) |
[örneğin, 24AWG, 28AWG] |
İletken |
Müşterinin ihtiyaçlarına göre kalaylı bakır/çıplak bakır |
| Yalıtım malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Ceket Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrik/Otomotiv/Enerji depolama//vb.] |
Ekranlama |
[Korumalı/Korumasız/Örgülü Kalkan] |
| Empedans |
[örneğin, 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[örn. ≥5× kablo çapı] |
Mevcut Derecelendirme |
[örneğin, 5A] |
| Gerilim Değeri |
[örneğin, 30V AC/DC] |
Bağlayıcı Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konektörler |
[örneğin, USB Tip-C, 3,5 mm Jak, RJ45] |
Ceket |
XLPE veya PE veya PVC KAUÇUK |
| Teslimat süresi |
Siparişi onayladıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi-70°C ila 350°C(-70°C ~ 350°C) |
Paket |
Rulo/kutu/plaka/Özel |
| Destek Hizmetleri |
çok sütunlu {3}{l}{özel kablo, hassas kesme, kıvırma ve pabuçların takılması dahil uçtan uca çözümler (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
|
|
Bağımsız Laboratuvar•Komple Test Ekipmanları•Tam Kalite Kontrol
Üstün kalite ve güvenilir performans sağlamak için her ürünü katı standartlarla test ediyoruz.
|
HAYIR.
|
Test Öğesi
|
Test Durumu
|
Test Gereksinimi
|
Test Verileri
|
Sonuç
|
|
1
|
Yapı Denetimi
|
1. Kablo boyutu tablosu2'ye uyun. Minimum kalınlık ≥ ortalama kalınlığın %80'i
|
Tel boyutu tablosuna uyun
|
Test kaydına bakın
|
Geçmek
|
|
2
|
Termal Şok
|
Numuneyi belirtilen büyüklükteki bir demir çubuğa sarın, 1 saat boyunca belirtilen sıcaklıktaki bir yaşlandırma fırınına yerleştirin, numuneyi en az 30 dakika oda sıcaklığına soğutun, ardından numuneyi gözlemleyin
|
Numune yüzeyinde çatlak yok
|
Çatlak yok
|
Geçmek
|
|
3
|
Isı Deformasyonu
|
1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)2. Numuneyi ve test düzeneğini, belirtilen sıcaklıkta 1 saat3 ön ısıtma için yaşlandırma fırınına yerleştirin. Numuneyi 1 saat boyunca test fikstürünün basınç kolonu altına yerleştirin4. Numune kalınlığını aynı konumda yeniden ölçün
|
1. Numune, basınç kolonu nedeniyle çatlamamalı veya iletken2'yi açığa çıkarmamalıdır. Kalınlık azalması ≤ %50
|
Test kaydına bakın
|
Geçmek
|
|
4
|
FT2
|
125 mm yükseklikte standart bir alevi bir kez uygulayın
|
1. Alev uzunluğu2 boyunca yayılmayacaktır. Alev yakındaki yanıcı malzemelere yayılmayacaktır.
|
Test kaydına bakın
|
Geçmek
|
|
5
|
Yaşlanma
|
1. 200 mm uzunluğundaki kılıfın beş bölümünü alın2. Numuneleri 168 saat boyunca 158°C'deki yaşlandırma fırınına yerleştirin3. Numuneleri çıkardıktan sonra, 16 saat boyunca 23±5°C oda sıcaklığında bekletin, ardından kopma uzamasını ve gerilme mukavemetini test edin.
|
1. Yaşlanma öncesi uzama ≥ %300, yaşlanma sonrası uzama yaşlanma öncesindekinin ≥ %80'i2. Yaşlanmadan önce gerilme mukavemeti > 1,41kg/mm², yaşlanmadan sonra gerilme mukavemeti yaşlanmadan öncekinin ≥ %80'i
|
Test kaydına bakın
|
Geçmek
|
|
6
|
Soğuk Bükme
|
Numuneyi düşük sıcaklık kutusunda belirtilen sıcaklıkta 4 saat saklayın, numuneyi belirtilen boyuttaki demir çubuk üzerine belirtilen dönüşlerle sarın, numune düşük sıcaklık kutusundan alındıktan sonra 30 saniye içinde sarmayı tamamlayın
|
Numune yüzeyinde çatlak yok
|
Çatlak yok
|
Geçmek
|
|
7
|
İletken Direnci
|
Bir metrelik damar iletkeninin direncini DC direnç ölçerle ölçün
|
20°C'de 8AWG direnci ≤ 2,23Ω/km
|
Test kaydına bakın
|
Geçmek
|
Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye yoğunlaşıyor ve
Kablo ve Tel'e, özellikle de profesyonel çözümler sunmak
Farklı endüstri müşterileri. İçerir:
İnsansı robot kablosu,
AI güç kablosu/veri kablosu,
Yarı iletken kablo/endüstriyel otomatik kablo,
Sensör kablosu,
Yeni enerji kablosu,
Tıbbi güzellik teli,
UL tel kablo,
Linke Cable, çeşitlendirilmiş ürünleri desteklemek için çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklere sahiptir.
müşteri ihtiyaçları. Aşağıdaki ürün yetkilendirmesini aldık: UL 758,CCC,RoH'ler,ULAŞMAK,CE; Biz
Aşağıdaki kalite yönetim sistemini elde ettik:ISO 9001-2015(Tüm ürünler); ISO 13485
(Tıbbi aparat ve aletler),IATF 16949(Otomobil endüstrisi)
Sıkça Sorulan Sorular
Üretici veya ticaret şirketi misiniz?
Siparişinizi ilk üretimden son teslimata kadar yöneten profesyonel bir üreticiyiz. Tesisimize yapılan ziyaretleri memnuniyetle karşılıyoruz ve Shenzhen'de karşılama hizmeti sağlıyoruz.
Kalitenizi test etmek için nasıl örnek alabilirim?
Numuneler ücretsiz olarak verilmektedir. Yeni müşteriler kurye masraflarından sorumludur.
Minimum Sipariş Miktarınız Nedir?
Minimum sipariş miktarı genellikle 100 m'dir. Kablonun ağırlığı nedeniyle nakliye maliyetlerini optimize etmek için uygun miktarlarda sipariş vermenizi öneririz. Deniz taşımacılığı en ekonomik seçenektir.
İndirim alabilir miyim?
Sipariş miktarına göre indirim yapılabilir ve daha büyük siparişler için nakliye masraflarını karşılayabiliriz. Özel fiyatlandırma için lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, markanızı tanıtmak için şirketinizin adının ve özel kalitede kartların basılması da dahil olmak üzere OEM hizmetleri sunuyoruz.
