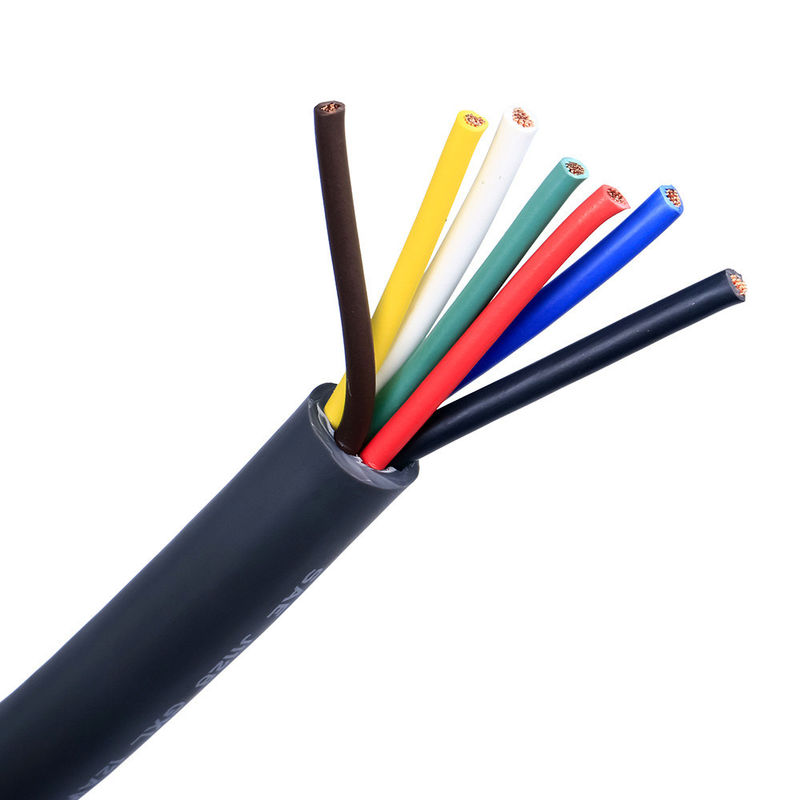

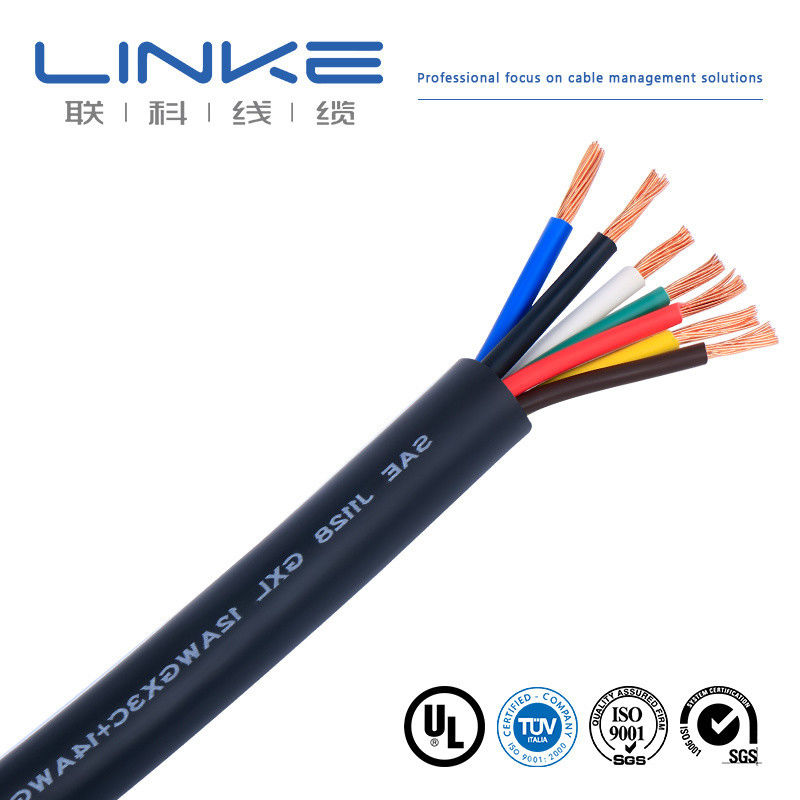

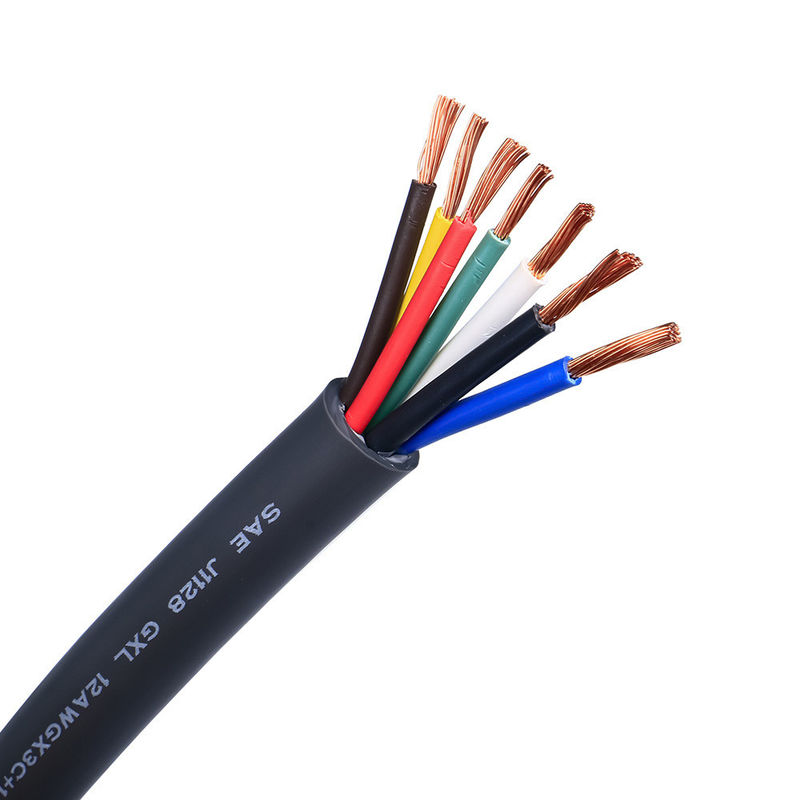

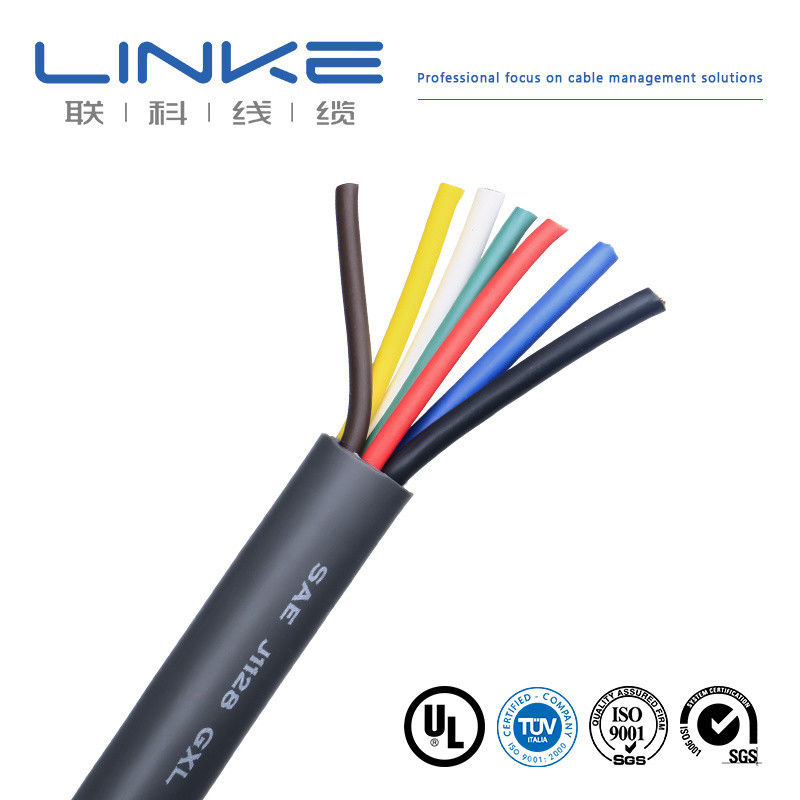

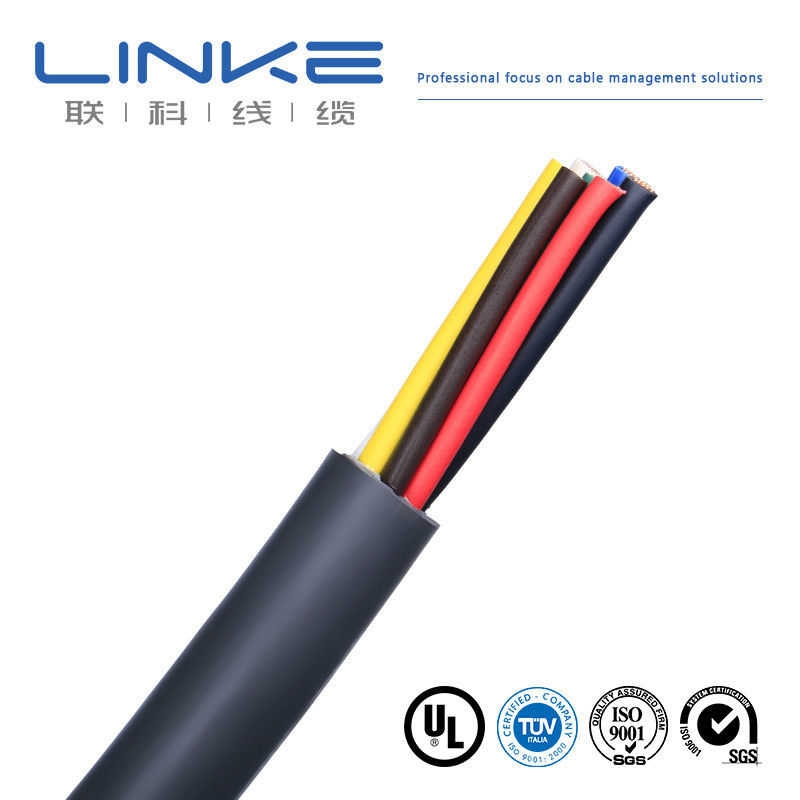

Çok Çekirdekli 14AWG GXL Otomotiv Kablosu PVC Yalıtımlı
Dayanıklılık ve ısı direnci gerektiren araç kablo demetleri ve elektrik sistemleri için tasarlanmış yüksek kaliteli otomotiv kablosu.
Ürün Özellikleri
| TİP |
İletken |
ÇAP.(mm) |
VOLTAJ |
Malzeme |
Renk |
| 1007#22AWG 17/0.14TS |
17/0.14TS |
0.16 |
300V |
Kalaylı bakır+PVC |
özel |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
301V |
Kalaylı bakır+PVC |
özel |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
302V |
Kalaylı bakır+PVC |
özel |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
303V |
Kalaylı bakır+PVC |
özel |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
304V |
Kalaylı bakır+PVC |
özel |
Uygulamalar
Otomobiller, motosikletler ve diğer motorlu araçlar için düşük gerilimli elektrik kablosu. Özellikle ısı direnci gerektiren çalıştırma, şarj, aydınlatma, sinyal ve gösterge paneli devreleri için idealdir.
Ürün Yapısı
- İletken: SAE J1128'e göre ASTM B3'e uygun yumuşak tavlanmış elektrolitik Bakır E-Cu ETP1 çıplak iletken yapısı
- Yalıtım: Elektron Işını Çapraz Bağlı Poliolefin
- Renk: Müşteri siparişine göre
- Tek çekirdekli tasarım
Teknik Veriler
Sıcaklık Aralığı: -40°C ila +125°C (3000 Saat)
Standart: SAE J1128
Test Gerilimi: 1kV
GXL: Genel Amaçlı XLPO yalıtımı
İletken Direnci: IEC 60228/BS 6360
Ana Özellikler
- Alev geciktirici
- Asitlere, lye'lere, benzine ve dizel yakıta karşı yüksek dirençli
- Daha küçük çap ve azaltılmış ağırlık için PVC ince duvar yalıtımlı esnek iletkenler
- Ekstra esneklik
- Isıya dayanıklı
- Düşük viskoziteli görünüm
Detaylı Özellikler
| Marka |
LINKE |
Kesit Alanı (mm²) |
0.01-500mm² |
| Kablo Ölçüsü (AWG) |
[Örn: 24AWG, 28AWG] |
İletken |
Müşterinin gereksinimlerine göre Kalaylı Bakır / çıplak bakır |
| Yalıtım malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Kılıf Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[Örn: 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrikli/Otomotiv/Enerji depolama//vb.] |
Ekranlama |
[Ekranlı/Ekranız/Örgü Ekran] |
| Empedans |
[Örn: 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[Örn: ≥5× kablo çapı] |
Akım Değeri |
[Örn: 5A] |
| Voltaj Değeri |
[Örn: 30V AC/DC] |
Konnektör Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konnektörler |
[Örn: USB Tip-C, 3.5mm Jak, RJ45] |
Kılıf |
XLPE veya PE veya PVC KAUÇUK |
| Teslimat Süresi |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi-70°C ila 350°C (-70°C ~ 350°C) |
Paket |
Rulo/kutu/plaka/Özel |
| Destekleyici Hizmetler |
çok sütunlu {3}{l}özel kablo, hassas kesme, kıvırma ve pabucun takılmasını içeren uçtan uca çözümler (malzeme belirtin, örn: bakır/nikel kaplama) |
|
|
Kalite Kontrol ve Test
Bağımsız Laboratuvar • Tam Test Ekipmanı • Tam Kalite Kontrol
Üstün kalite ve güvenilir performansı sağlamak için her ürünü sıkı standartlarda test ediyoruz.
| No. |
Test Kalemi |
Test Koşulu |
Test Gereksinimi |
Test Verisi |
Sonuç |
| 1 |
Yapı Denetimi |
1. Kablo boyut tablosuna uyun
2. Minimum kalınlık ≥ ortalama kalınlığın %80'i |
Kablo boyut tablosuna uyun |
Test kaydına bakın |
Geçti |
| 2 |
Termal Şok |
Numuneyi belirtilen boyuttaki bir demir çubuk üzerine sarın, 1 saat boyunca belirtilen sıcaklıktaki bir yaşlandırma fırınına yerleştirin, numuneyi en az 30 dakika oda sıcaklığına kadar soğutun, ardından numuneyi gözlemleyin |
Numune yüzeyinde çatlak yok |
Çatlak yok |
Geçti |
| 3 |
Isı Deformasyonu |
1. Numune kalınlığını ölçün (ölçüm konumunu işaretleyin)
2. Numuneyi ve test fikstürünü belirtilen sıcaklıkta 1 saat ön ısıtma için yaşlandırma fırınına yerleştirin
3. Numuneyi 1 saat boyunca test fikstürünün basınç kolonu altında bırakın
4. Numune kalınlığını aynı konumda yeniden ölçün |
1. Numune basınç kolonu tarafından çatlatılmamalı veya iletken açığa çıkmamalıdır
2. Kalınlık azalması ≤ %50 |
Test kaydına bakın |
Geçti |
| 4 |
FT2 |
Standart bir alevi 125mm yükseklikte bir kez uygulayın |
1. Alev kendi uzunluğu boyunca yayılmamalıdır
2. Alev yakındaki yanıcı malzemelere yayılmamalıdır |
Test kaydına bakın |
Geçti |
| 5 |
Yaşlandırma |
1. 200mm uzunluğunda beş adet kılıf bölümü alın
2. Numuneleri 168 saat boyunca 158°C'de yaşlandırma fırınına yerleştirin
3. Numuneleri çıkardıktan sonra, 16 saat boyunca oda sıcaklığına 23±5°C'de bırakın, ardından kopma uzaması ve çekme mukavemetini test edin |
1. Yaşlandırma öncesi uzama ≥ %300, yaşlandırma sonrası uzama ≥ yaşlandırmadan önceki uzamanın %80'i
2. Yaşlandırma öncesi çekme mukavemeti > 1.41kg/mm², yaşlandırma sonrası çekme mukavemeti ≥ yaşlandırmadan önceki çekme mukavemetinin %80'i |
Test kaydına bakın |
Geçti |
| 6 |
Soğuk Bükme |
Numuneyi belirtilen sıcaklıkta 4 saat boyunca düşük sıcaklık kutusunda saklayın, numuneyi belirtilen dönüşlerle belirtilen boyuttaki demir çubuk üzerine sarın, numune düşük sıcaklık kutusundan çıkarıldıktan sonra 30 saniye içinde sarmayı tamamlayın |
Numune yüzeyinde çatlak yok |
Çatlak yok |
Geçti |
| 7 |
İletken Direnci |
DC direnç ölçer ile bir metre çekirdek iletkenin direncini ölçün |
20°C'de, 8AWG'nin direnci ≤ 2.23Ω/km |
Test kaydına bakın |
Geçti |
Linke kablo teknolojisi (DongGuan) Co. Ltd. Ar-Ge'ye odaklanmakta ve Kablo ve Tel için profesyonel çözümler sunmaktadır, özellikle farklı endüstri müşterileri için. İçerir:
- İnsansı robot kablosu,
- Yapay zeka güç kablosu/veri kablosu,
- Yarı iletken kablo/endüstriyel otomatik kablo,
- Sensör kablosu,
- Yeni enerji kablosu,
- Tıbbi güzellik teli,
- UL kablo,
Linke Cable, çeşitlendirilmiş müşteri ihtiyaçlarını desteklemek için çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklere sahiptir. Aşağıdaki ürün yetkisini aldık:UL 758,CCC,RoHs,REACH,CE; Aşağıdaki kalite yönetim sistemini aldık:ISO 9001-2015(Tüm ürünler);ISO 13485(Tıbbi cihazlar ve aletler),IATF 16949(Otomotiv endüstrisi)
Üretici Profili
Linke Cable Technology Co., Ltd, Çin'de Ar-Ge, üretim ve pazarlamada 10 yılı aşkın deneyime sahip lider bir kablo üreticisidir. EV şarj kablosu, tıbbi kablo, silikon kablo, yaylı kablo, örgülü kablo, çekme kablosu, UL kablo, otomotiv kablosu ve dünya çapında özel kablo çözümleri konusunda uzmanız. Mühendisten mühendise yaklaşımımız, yaşam kalitesini artıran yüksek kaliteli kabloları garanti eder.
Kalite Sertifikaları
Ürünlerimiz aşağıdaki uluslararası standartlara uygundur:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Cihaz Kablo Malzemesi
Ekstrüde PVC Yalıtımlı Tek, 105°C, 1000V, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Ekstrüde PVC Entegre Olmayan Kılıflı Kablo, 105°C, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Ekstrüde TPU Entegre Olmayan Kılıflı Kablo, 80°C, 300V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2 olarak derecelendirilmiştir
Sıkça Sorulan Sorular
Bir üretici misiniz yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi baştan sona kontrol edebiliriz. Bizi ziyaret etmenizi bekliyoruz. Sizi Shenzhen'de alacağız.
Kalitenizi test etmek için nasıl numune alabilirim?
Numuneler sizin için ücretsizdir. Yeni müşterilerin kurye ücretini ödemesi beklenir.
Minimum Sipariş Miktarınız nedir?
Normalde 100m. Ancak, kablo çok ağırdır. Yüksek navlunu önlemek için uygun bir miktar sipariş etmeniz daha iyi olur. Deniz taşımacılığı en iyi seçenektir.
İndirim alabilir miyim?
Miktarınza bağlıdır. İndirim yapabilir ve navlunu karşılayabiliriz. Lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimi kabul ediyor mu?
Evet, şirket adınızı yazdırabilir ve hatta şirketinizin tanıtımını yapmak için kalite kartını özelleştirebiliriz.
