Menşe yeri:
Guangdong, Çin
Marka adı:
Linke
Sertifika:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

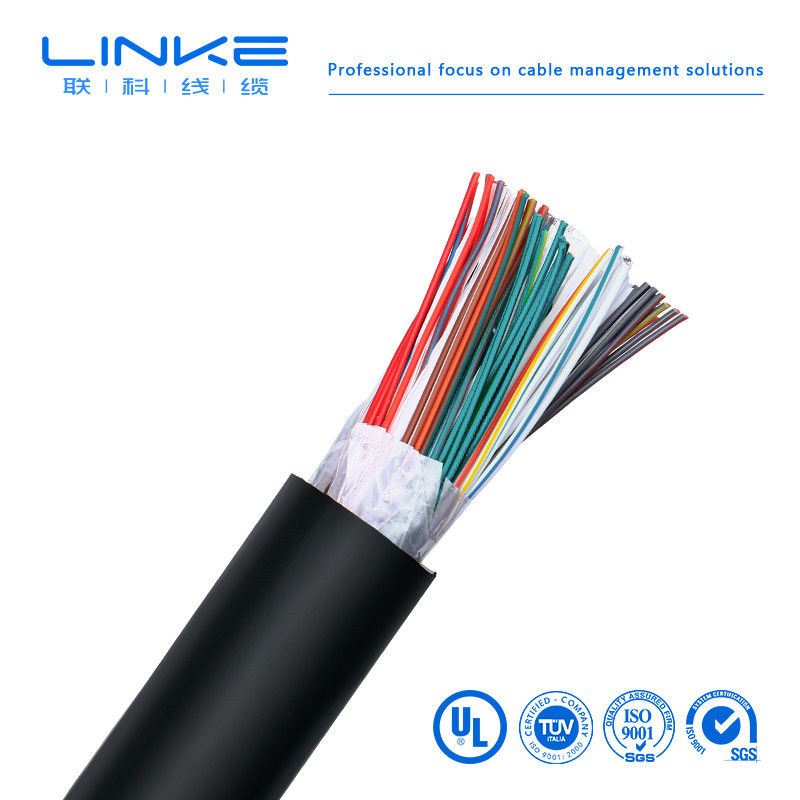

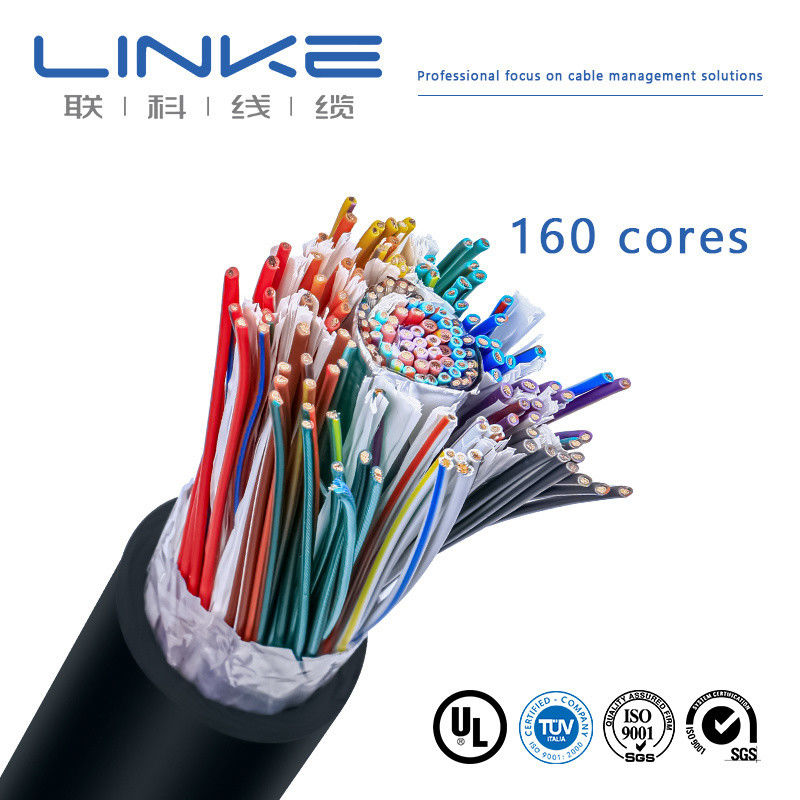

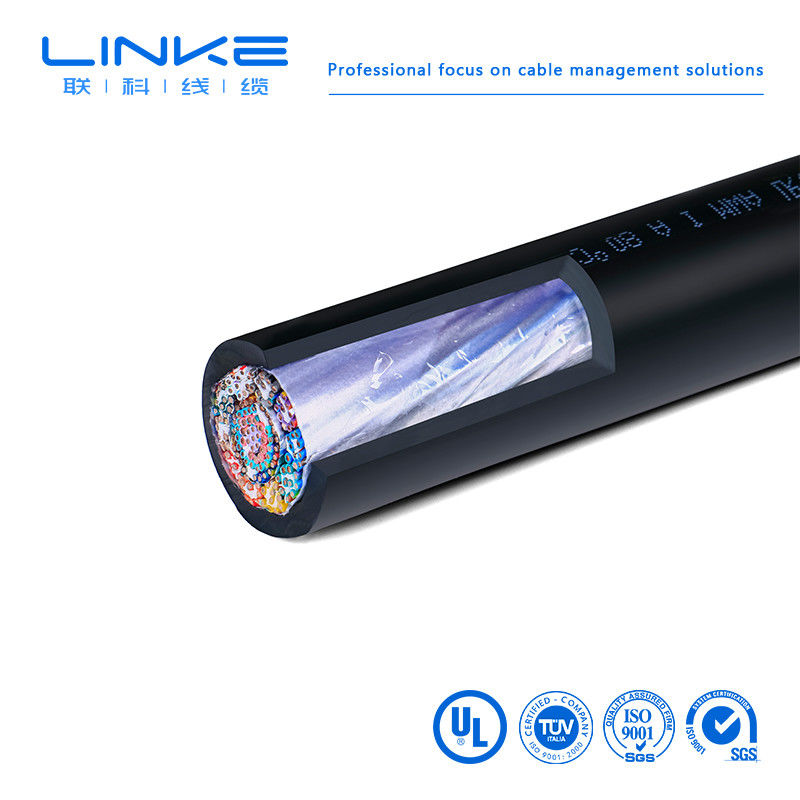

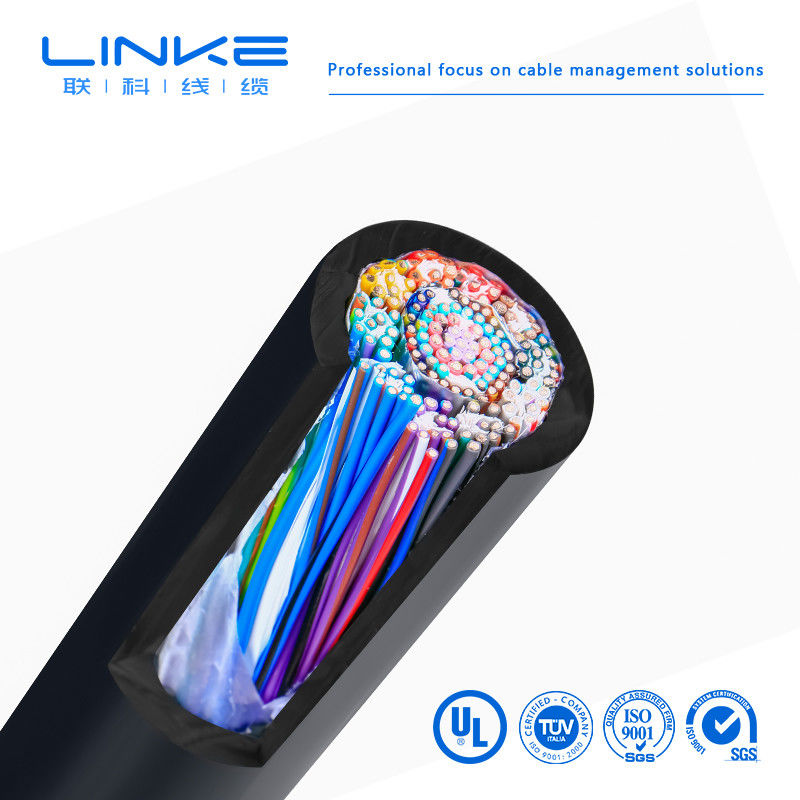

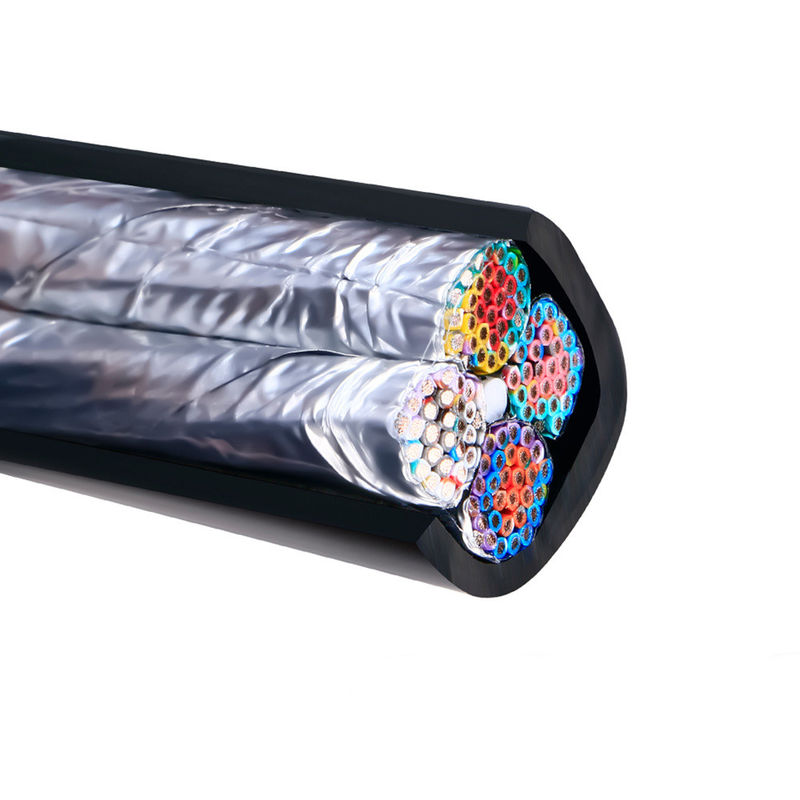

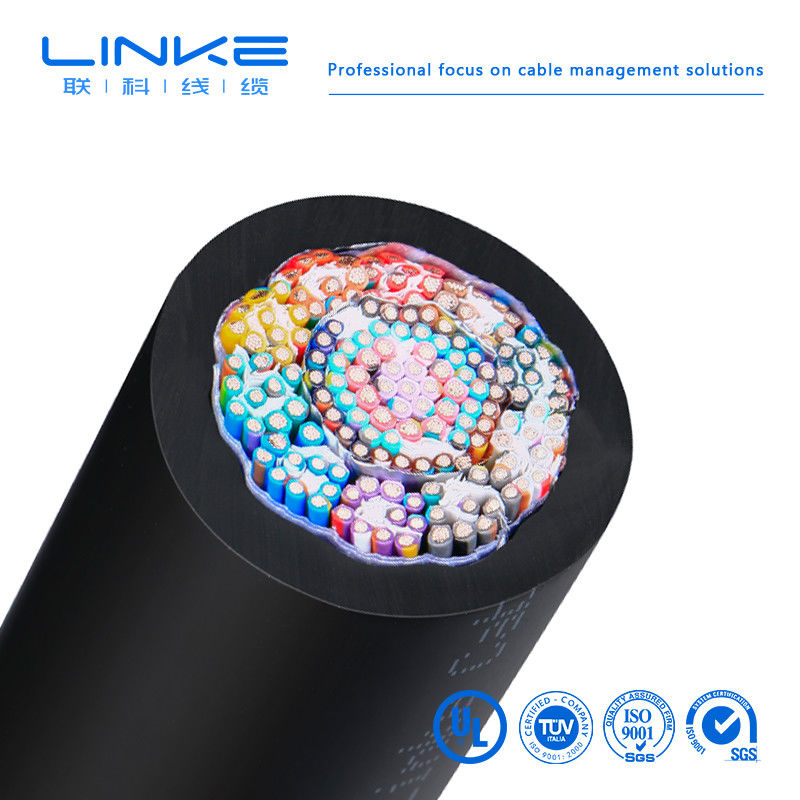

Silikon kauçuk elektrik kablosu
1Ürün özellikleri ve kullanımları
Bu ürün, sabit güç iletim hatları veya mobil elektrikli cihazlar için AC nominal voltajı 0.6/1KV ve aşağı olan bağlantı kabloları için uygundur.Ürün ısı radyasyonuna dayanıklılık özelliklerine sahiptir., soğuk dayanıklılığı, asit ve alkali dayanıklılığı ve koroziv gaz dayanıklılığı, su geçirmezliği vb. Kablo yapısı yumuşak ve radyasyona uygun.Yüksek sıcaklık (soğuk) ortamında elektrik performansı istikrarlıdır, yaşlanma karşıtı performansı olağanüstüdür ve hizmet ömrü uzundur. Metalürji, elektrik enerjisi, petrokimya, elektronik, otomobil imalatı ve diğer endüstrilerde yaygın olarak kullanılır.
2Ürün Uygulama Standartları
Q/HHTZH001.1
Alev geciktiricisi ve yangın direnci testi GB12666-90 gerekliliklerine uygun olarak yapılır.
Üç: Kullanım özellikleri
1. AC nominal voltaj: U0/U 0.6/1KV
Maksimum çalışma sıcaklığı: 180°C
Minimum ortam sıcaklığı: sabit kurulum -60°C
2Kablo montajı için sıcaklık -25°C'den aşağı olmamalıdır.
3Kablonun izin verilen bükme yarıçapı: Kablonun minimum bükme yarıçapı kablonun dış çapının 10 katıdır.
Dördüncü: Temel model ve isim
Tablo 1
|
model |
Ürün Adı |
|
YGC |
Silikon kauçuk yalıtılmış silikon kauçuk kaplı güç kablosu |
|
YGCR |
Silikon kauçuk yalıtılmış silikon kauçuk kaplı mobil güç esnek kablosu |
|
YGCP |
Silikon kauçuk yalıtımlı silikon kauçuk kaplamalı bakır örgülü korumalı güç kablosu |
|
YGC22 |
Silikon kauçuk yalıtılmış silikon kauçuk kaplı çelik bant zırhlı güç kablosu |
|
JGG |
Silikon kauçuk yalıtımlı silikon kauçuk kaplama kablosu |
|
JGGR |
Silikon kauçuk yalıtılmış silikon kauçuk kaplı mobil kurulum yumuşak tel |
|
JGGP |
Silikon kauçuk yalıtım, silikon kauçuk kılıf, bakır örgülenmiş kalkan montaj teli |
|
JHXG |
Silikon kauçuk yalıtılmış motor kurşun tel |
Not: Yangına dayanıklı silikon kauçuk kablolar için, model numarasının önüne ZR ekleyin ve iletken çekirdeğindeki bakır tel konserve edilebilir.
V. Kod adı ve anlamı
Tablo 2
|
Kod |
Kod anlamı |
|
Ve |
Seri kodu (mobil esnek kablo) |
|
G |
Silikon Kauçuk |
|
C |
Ağır |
|
22 |
Çelik kemer zırhı |
|
P |
Bakır örgülü kalkan |
|
R |
Döşeli iletken |
|
J |
Motor kurşun tel |
6Ana teknik göstergeler
1Bitmiş kablo iletkenlerinin (R tipi) DC direnci için (GB3956 uyarınca), Ek A'daki Tablo 1 ve Tablo 2'ye bakın.
220°C'de yalıtım direnci 100MΩ/KM'den az değildir.
3Bitmiş kablo, AC 50HZ 3.5KV/5 dakikalık bir voltaj testine maruz bırakıldığında bozulmaz.
7: Kabloların temel özellikleri ve yapısal parametreleri
|
Kablo çekirdeği* nominal çapraz kesit ((mm2) |
İletici yapısı (kök sayısı * çapı) (B/R) mm |
Kablo maksimum dış çapı (mm) |
Referans ağırlığı (kg/km) |
||
|
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
|
1*1.5 |
19 çarpı 0.32/48 çarpı 0.20 |
3.2 |
3.5 |
27.5 |
|
|
1 çarpı 2.5 |
19 çarpı 0.41/51 çarpı 0.25 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19 çarpı 0.52/82 çarpı 0.25 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19 çarpı 0.65/123 çarpı 0.25 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48 çarpı 0,52/204 çarpı 0.25 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75 çarpı 0.52/323 çarpı 0.25 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108 çarpı 0.52/513 çarpı 0.25 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108 çarpı 0.65/722 çarpı 0.25 |
112 |
12.0 |
408 |
|
|
1*50 |
10 çarpı 2.52/1026 çarpı 0.25 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19 çarpı 2.52/486 çarpı 0.50 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24 çarpı 2.52/608 çarpı 0.50 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30 çarpı 2.52/760 çarpı 0.50 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2,52/945*0.50 |
25.0 |
28.0 |
1981 |
|
|
2 çarpı 2.5 |
7 çarpı 0.68/51 çarpı 0.25 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19 çarpı 0.52/82 çarpı 0.25 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19 çarpı 0.65/123 çarpı 0.25 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7 çarpı 1.70/323 çarpı 0.25 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7 çarpı 2.15/513 çarpı 0.25 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7 çarpı 2.52/722 çarpı 0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10 çarpı 2.52/1026 çarpı 0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19 çarpı 2.52/486 çarpı 0.50 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24 çarpı 2.52/608 çarpı 0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30 çarpı 2.52/760 çarpı 0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2,52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3 çarpı 1.5 |
7 çarpı 0.52/48 çarpı 0.20 |
9.7 |
10.7 |
150 |
291 |
|
3 çarpı 2.5 |
7 çarpı 0.68/51 çarpı 0.25 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19 çarpı 0.52/82 çarpı 0.25 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19 çarpı 0.65/123 çarpı 0.25 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7 çarpı 1.70/323 çarpı 0.25 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7 çarpı 2.15/513 çarpı 0.25 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7 çarpı 2.52/722 çarpı 0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10 çarpı 2.52/1026 çarpı 0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19 çarpı 2.52/486 çarpı 0.50 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24 çarpı 2.52/608 çarpı 0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30 çarpı 2.52/760 çarpı 0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2,52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3 çarpı 4 + 1 çarpı 2.5 |
19 çarpı 0.52/82 çarpı 0.25 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19 çarpı 0.65/123 çarpı 0.25 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7 çarpı 1.70/323 çarpı 0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7 çarpı 2.15/513 çarpı 0.25 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7 çarpı 2.52/722 çarpı 0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10 çarpı 2.52/1026 çarpı 0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19 çarpı 2.52/486 çarpı 0.50 |
46.0 |
52.0, , , , |
3950 |
4670 |
|
3*120+1*70 |
24 çarpı 2.52/608 çarpı 0.50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30 çarpı 2.52/760 çarpı 0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2,52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19 çarpı 0.52/82 çarpı 0.25 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19 çarpı 0.65/123 çarpı 0.25 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7 çarpı 1.70/323 çarpı 0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7 çarpı 2.15/513 çarpı 0.25 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7 çarpı 2.52/722 çarpı 0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10 çarpı 2.52/1026 çarpı 0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19 çarpı 2.52/486 çarpı 0.50 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24 çarpı 2.52/608 çarpı 0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30 çarpı 2.52/760 çarpı 0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2,52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
|
Şirketimiz tarafından üretilen beş çekirdekli eşit kesimli kabloların ve 3+2 yapı kablolarının yapısal parametreleri bu tabloya dahil değildir. |
|||||
| Bekar-Yönetici, termoplastik yalıtım | |||||||
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
| Çoklu-Yönetici, termoplastik yalıtım | |||||||
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| Bekar-Yönetici, Termoset yalıtım | |||||||
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 | ||
