300V 110 çekirdekli otomotiv elektrik kablosu
UL2464 sertifikalı araç iç ve dış kablolama uygulamaları için tasarlanmış premium otomotiv kablosu.
Ürün Özellikleri
UL stil numarası:2464
İsimlendirilmiş Voltaj:300V
İsimlendirilmiş sıcaklık:80°C
Standart:UL758/UL1581
Başvurular
Otomobil ve endüstriyel uygulamalarda kullanılan elektronik ekipmanların iç kablolama veya dış bağlantısı.
İşaretleme Bilgisi
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Linke Kablosu
Teknik özellikler
| İletici Boyutu (AWG) |
İnşaat (No./mm) |
Diametre (mm) |
İsimsel Kalınlık (mm) |
Diametre (mm) |
Çekirdek |
Kalkan oranı (%) |
İsimsel Kalınlık (mm) |
Diametre (mm) |
Çıplak Bakır (Ω/KM) |
Tintelenmiş bakır (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | İsteğe bağlı | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | İsteğe bağlı | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | İsteğe bağlı | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | İsteğe bağlı | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | İsteğe bağlı | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | İsteğe bağlı | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | İsteğe bağlı | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | İsteğe bağlı | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | İsteğe bağlı | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | İsteğe bağlı | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | İsteğe bağlı | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | İsteğe bağlı | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | İsteğe bağlı | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | İsteğe bağlı | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | İsteğe bağlı | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | İsteğe bağlı | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | İsteğe bağlı | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | İsteğe bağlı | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Çekirdek Yapılandırması ve Renk Kodlaması
Çekirdek A (30 Yönetici)
Şef:Sıvı bakır tel 19/0.16±0.003mm
İzolasyon:PVC-001 (farklı renkler)
Kırmızı
A2. Kırmızı ile siyah
Kırmızı ile kahverengi.
Kırmızıya turuncu
A5. Kırmızı ile sarı
Kırmızı ile yeşil
A7. Kırmızı maviyle
A8. Kırmızı ile mor
Kırmızı ile gri
A10. Beyazla kırmızı
A11. Sarı
A12. Sarı siyah
A13. Sarı ile kahverengi
A14. Sarı ile kırmızı
A15. Sarı ve turuncu
A16. Sarı ile yeşil
A17. Mavi ile sarı
A18. Mor ile sarı
A19. Sarı ile gri
A20. Beyaz sarı
A21. Yeşil.
A22. Yeşil siyah
A23. Yeşil ve kahverengi
A24. Yeşil ve kırmızı
A25. Yeşil ve turuncu
A26. Sarı yeşil
A27. Yeşil mavi
A28. Yeşil ve mor
A29. Yeşil ile gri
A30. Yeşil beyaz

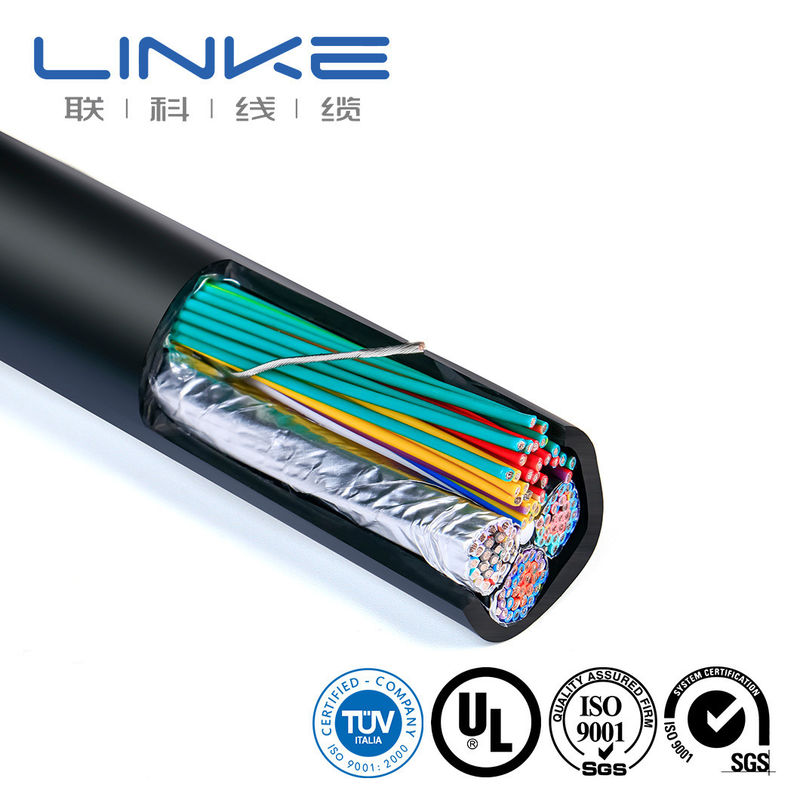

Kablo oluşumu:Açık Mylar sargı, toprak tel, gümüş tek taraflı alüminyum folyo
B çekirdeği (30 iletken)
Şef:Sıvı bakır tel 19/0.16±0.003mm
İzolasyon:PVC-001 (farklı renkler)
B1. Portakal
B2 Siyah ile turuncu
B3. Turuncu ve kahverengi
B4. Turuncu kırmızıyla
B5. Sarı ile turuncu
B6. Yeşil ile turuncu
B7. Turuncu maviyle
B8. Morlu turuncu
B9. Turuncu ile gri
B10. Beyazla turuncu
B11. Mavi.
B12. Mavi siyahla
B13. Mavi kahverengiyle
B14. Kırmızı ile mavi
B15. Mavi turuncu ile
B16. Mavi ve sarı
B17. Mavi yeşil
B18. Mavi ve mor
B19. Mavi ile gri
B20. Mavi beyaz
B21. Mor
B22. Mor ve siyah
B23. Mor ve kahverengi
B24. Mor ve kırmızı
B25. Mor ve turuncu
B26. Mor ve sarı
B27. Mor yeşil
B28. Mor ve mavi
B29. Mor ile gri
B30. Mor ve beyaz
Kablo oluşumu:Açık Mylar sargı, toprak tel, gümüş tek taraflı alüminyum folyo
Çekirdek C (25 iletken)
Şef:Sıvı bakır tel 19/0.16±0.003mm
İzolasyon:PVC-001 (farklı renkler)
C1. Gri.
Siyah ile gri.
C3. gri ve kahverengi.
C4. Kırmızı ile gri
C5. Turuncu ile gri
C6. Sarı ile gri
C7. Yeşil ile gri
C8. Mavi ile gri
C9. Mor ile gri
C10. Beyaz ile gri
C11. Beyaz
C12. Beyaz ve siyah
C13. Kahverengi beyaz
C14. Beyaz ve kırmızı.
C15. Beyaz ve turuncu
C16. Beyaz ve sarı
C17. Beyaz yeşil
C18. Beyaz maviyle
C19. Mor ile beyaz
Beyaz ile gri
C21. Hafif mor
C22. Kırmızı ile beyaz
C23. Kahverengi yeşil mor.
C24. Kırmızı ile açık mor.
C25. Portakal ile açık mor
Kablo oluşumu:Açık Mylar sargı, toprak tel, gümüş tek taraflı alüminyum folyo
D çekirdeği (25 iletken)
Şef:Sıvı bakır tel 19/0.16±0.003mm
İzolasyon:PVC-001 (farklı renkler)
D1. Pembe
D2. Pembe ve siyah
D3. Kırmızı ile kahverengi
D4. Kırmızı ile pembe
D5. Turuncu ile pembe
D6. Sarı ile pembe
D7. Yeşil ile pembe
D8. Maviyle pembe
D9. Mor ile pembe
D10. Pembe ile gri
Beyazla pembe
D12. Açık mavi siyah
D13. Kahverengi ile açık mavi
D14. Kırmızı ile açık mavi
D15. Açık mavi turuncu ile
D16. Sarı ile açık mavi
D17. Yeşil ile açık mavi
D18. Mor ile açık mavi
D19. Gri ile açık mavi
D20. Beyaz ile açık mavi
D21. Açık yeşil ve siyah
D22. Kahverengi ile açık yeşil
D23. Kırmızı ile açık yeşil
D24. Portakal ile açık yeşil
D25. Sarı ile açık yeşil
Kablo oluşumu:Açık Mylar sargı, toprak tel, gümüş tek taraflı alüminyum folyo

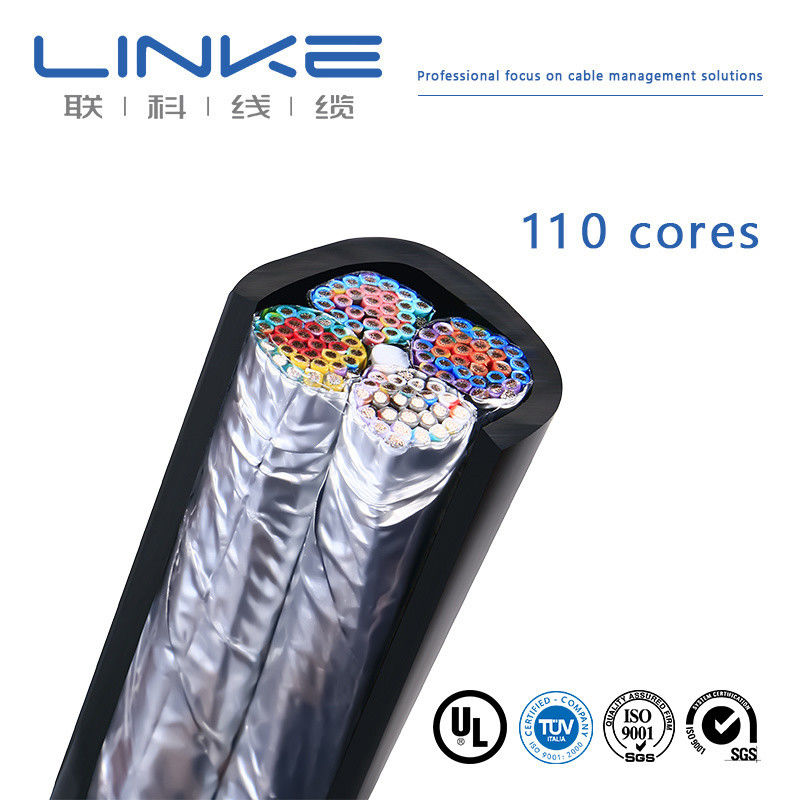

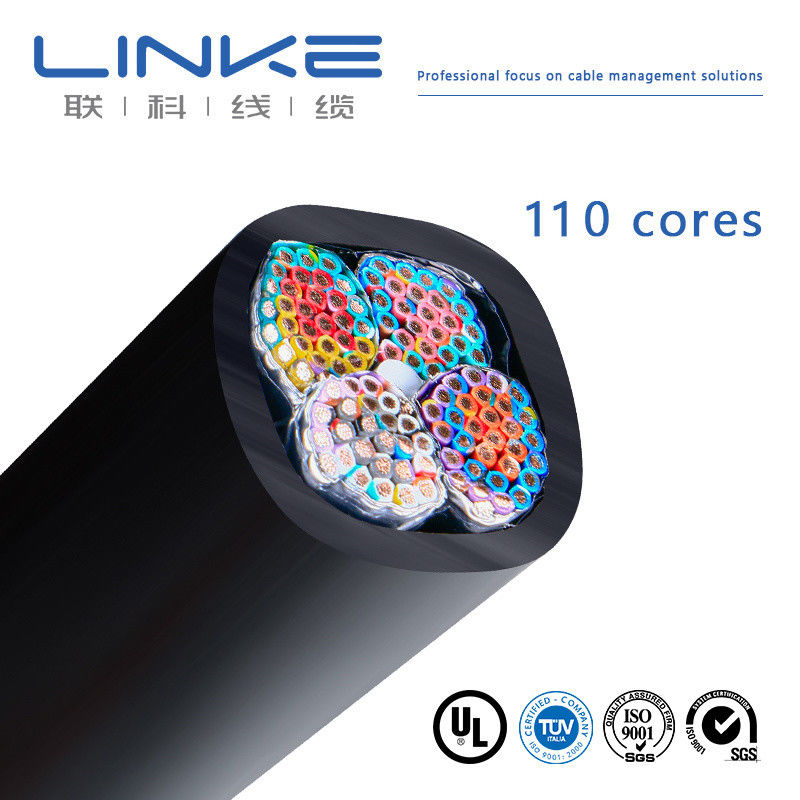

Toplam Kablo Oluşumu (Core A+B+C+D)
Dolgu:PVC-001 beyaz φ=2.90mm ile doldurma şeridi (ortadaki doldurma)
Dökme:Şeffaf Mylar W=60mm, &=0.025mm

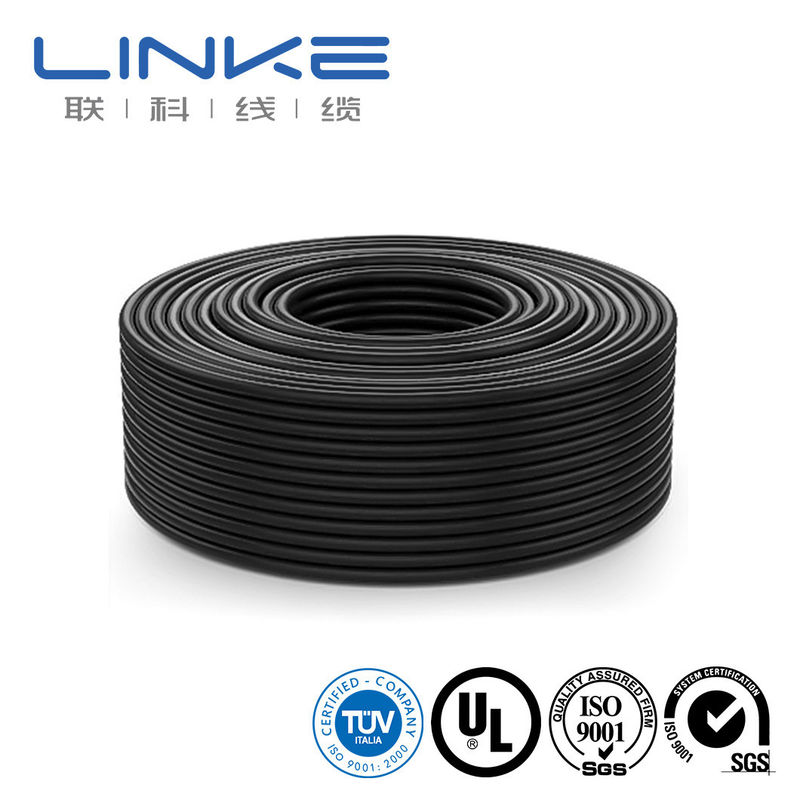

Ürün Resimleri
Sertifikalar ve Standartlar
Ürünlerimiz en yüksek endüstri standartlarına uygun olup kapsamlı sertifikalara sahiptir:
Ürün İzinleri:UL 758, RoHS, REACH, CE
Kalite Yönetim Sistemleri:ISO 9001-2015 (tüm ürünler), ISO 13485 (Tıbbi cihaz), IATF 16949 (Otomobil)
UL XLPE yalıtım standartları:UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Silikon yalıtım standartları:UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
FEP yalıtım standartları:UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
