Çok iletkenli bakır çekirdek elektrikli bağlantı telleri ve kabloları
Otomotiv Kablo Uygulamaları
- Pil kabloları:Pilleri elektronik sistemlere bağlamak ve aracın topraklanması için daha büyük çaplı kablolar, çıplak bakır iletkenlerle standart siyah ve kırmızı renklerde mevcuttur.
- Bağlantı kabloları:PVC, kloropren kauçuk veya silikon kauçuk kaplamalı tek yalıtımlı bakır iletkenler (sert veya kanatlı), genellikle TEW UL1015 veya motor tel türleri.
- Hoparlör kabloları:Ses sistemi bağlantıları için çift iletkenli kablolar, PVC, PE veya Teflon kauçuk ile yalıtılmış, kutup belirleme için kırmızı ve siyah renk kodlu.
- Rel kabloları:Çekiş uygulamaları için gerekli kablolama, arka lambalar, fren lambaları ve viraj sinyalleri de dahil olmak üzere römork lambalarını çalıştırmak.
Ürün Özellikleri
| Ürün Adı |
Amerikan Standart GXL İşındırma Çapraz Bağlı Polyolefin Otomobil Düşük Voltajlı Tel |
| Şoför |
20AWG ~ 8AWG kutulu bakır veya çıplak bakır tel |
| İzolasyon |
Çapraz bağlantılı poliolefin (XLPE); ROHS ve REACH çevresel standartlarına uygun termoplastik elastomer yalıtım |
| İsimlendirilmiş sıcaklık |
125°C |
| Çalışma sıcaklığı |
-40°C-155°C |
| Adlık Voltaj |
50V |
| Çevre Testleri |
AB RoHS çevresel direktifi ile uyumludur ve SGS testini geçti |
| Paketleme |
500m/rol |
| Başvurular |
Otomobil içi elektrik sistemleri için düşük voltajlı bağlantı teleri; otomobil, motosiklet ve diğer araçların elektrikli cihazları ve aletleri için bağlantı teleri |
Ürün Özellikleri
- Kolay kesim ve tel çıkarma için standart yalıtım kalınlığı
- Asit, alkali, yağ, ısı ve soğuk karşısında yüksek esneklik
- Yangına dayanıklı, aşınmaya, nemye dayanıklı ve küf dayanıklı
- Mükemmel mekanik özellikler ve termal kararlılık
- Üstün yüksek ve düşük sıcaklık direnci ve sürtünme direnci

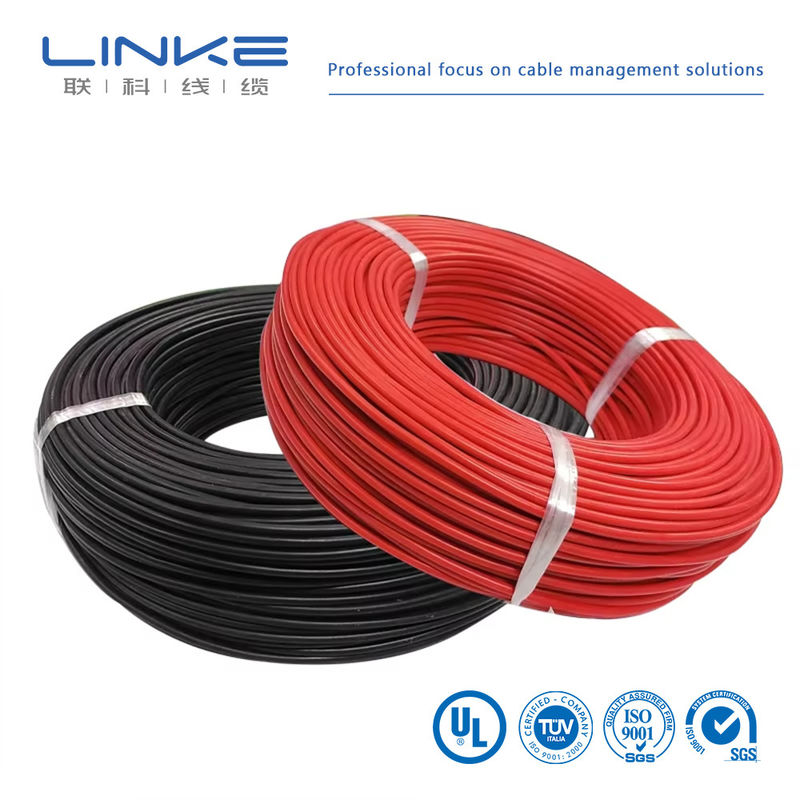

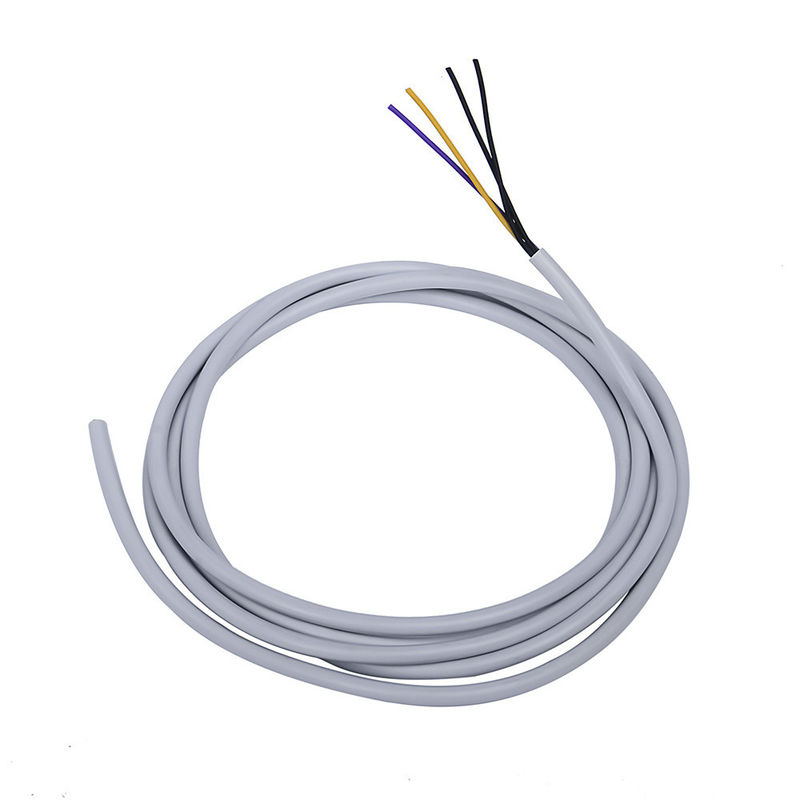

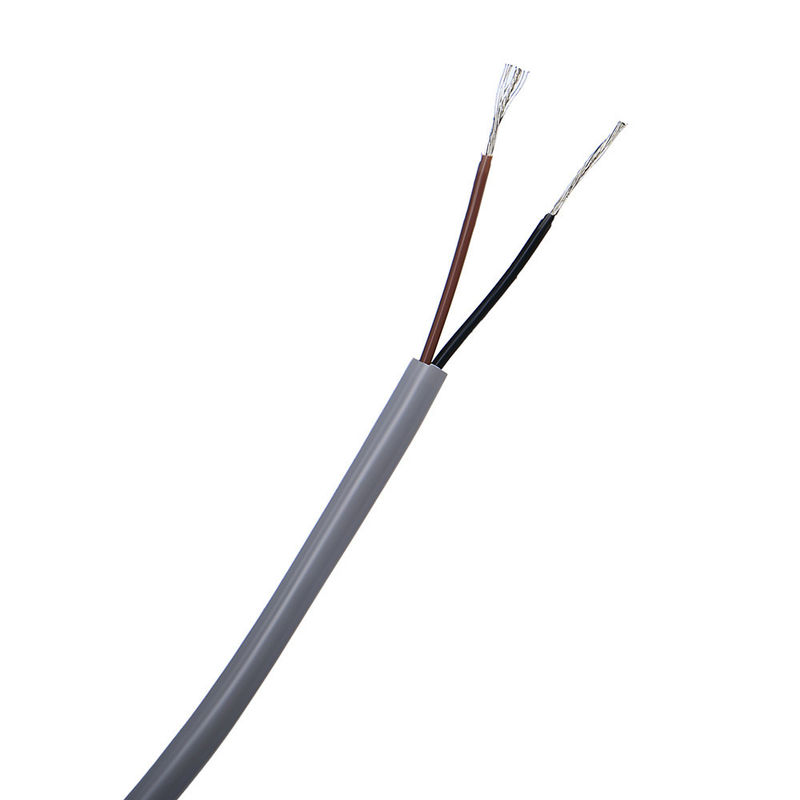

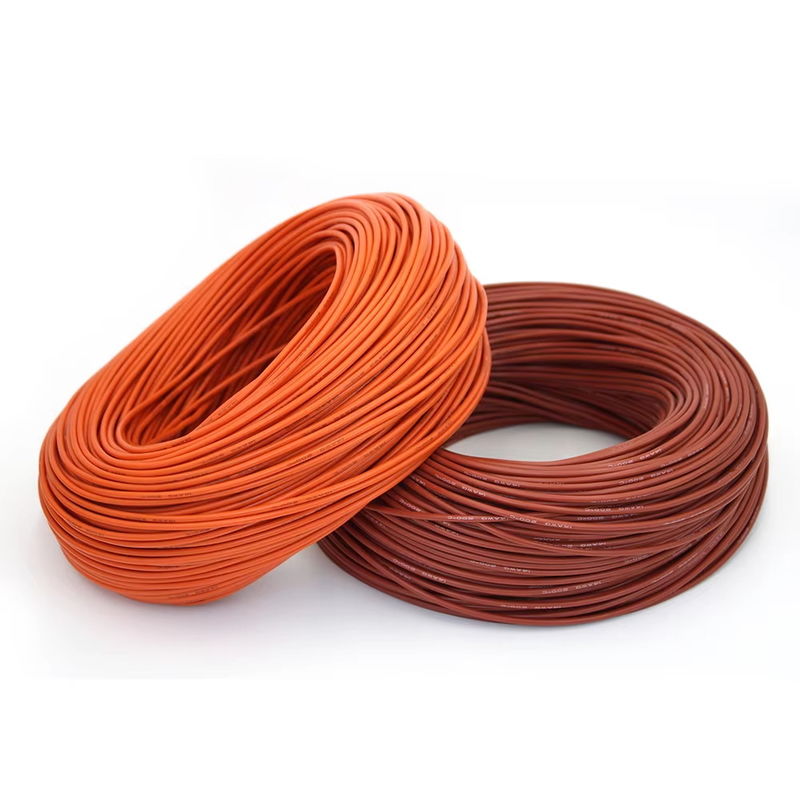

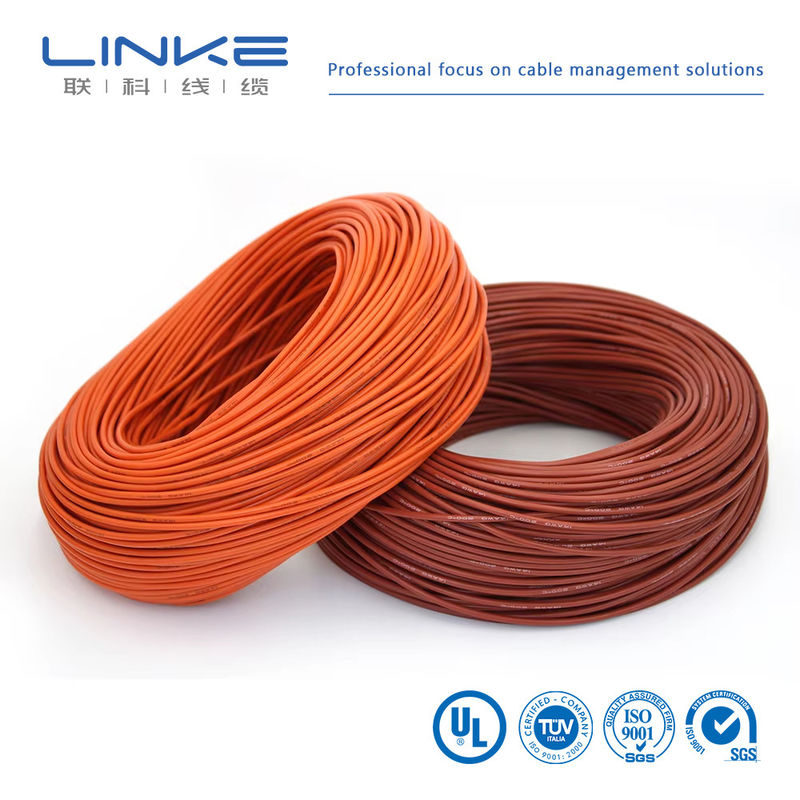

Ürün Resimleri
Detaylı Ürün Parametreleri
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5× kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
özel kablo, uçtan uca çözümler, tam kesme, krimme ve çentiklerin montajı dahil (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Kalite Kontrolü ve Test
Bağımsız laboratuvar • Tam test ekipmanları • Tam kalite kontrolü
Her ürünü üstün kalite ve güvenilir performans sağlamak için sıkı standartlarla test ediyoruz.
Ürün Test Verileri
| - Hayır, hayır. |
Test Ürünü |
Test Durumu |
Test Gerekçesi |
Test verileri |
Sonuç |
| 1 |
Yapı Denetimi |
1. Tel boyut tablosuna uymak
2En düşük kalınlık ortalama kalınlığın % 80'inden daha fazla |
Kablo boyutu tablosuna uymak |
Test kaydına bakın |
Geç. |
| 2 |
Isı Şoku |
Örneği belirtilen büyüklükte bir demir çubuğuna sarın, belirtilen sıcaklıkta 1 saat boyunca bir yaşlanma fırına koyun, örneği en az 30 dakika oda sıcaklığına soğutun, daha sonra örneği gözlemleyin. |
Örnek yüzeyinde çatlak yok |
Çatlak yok. |
Geç. |
| 3 |
Isı Deformasyonu |
1Örnek kalınlığını ölçün (ölçüm pozisyonunu işaretleyin)
2Örnek ve test cihazı, belirtilen sıcaklıkta 1 saat ön ısıtılabilmesi için yaşlanma fırına yerleştirilir.
3Örneği 1 saat boyunca test cihazının basınç sütununa yerleştirin.
4Örnek kalınlığını aynı konumda tekrar ölçün. |
1. Örnek basınç sütunu veya açık iletken tarafından çatlak olmamalı
2Kalınlık azalması %50 |
Test kaydına bakın |
Geç. |
| 4 |
FT2 |
Bir kez 125 mm yükseklikte standart bir alev uygulayın |
1Alev uzunluğu boyunca yayılmamalıdır.
2Alev yakın yanıcı malzemelere yayılmamalıdır. |
Test kaydına bakın |
Geç. |
| 5 |
Yaşlanma |
1. 200 mm uzunluğunda beş bölüm al
2Örnekleri 168 saat boyunca 158°C'de yaşlanma fırına koyun.
3Örnekleri çıkardıktan sonra, oda sıcaklığında 23±5°C'ye 16 saat bırakın, daha sonra kırılma ve germe dayanıklılığını test edin. |
1Yaşlanmadan önce uzatma ≥ 300%, yaşlanmadan sonra uzatma ≥ 80%
2. Yaşlanmadan önce germe dayanıklılığı > 1,41kg/mm2, yaşlanmadan sonra germe dayanıklılığı ≥ 80% |
Test kaydına bakın |
Geç. |
| 6 |
Soğuk Bend |
Örneği 4 saat boyunca belirtilen sıcaklıkta düşük sıcaklıklı kutuda saklayın, rüzgar örneği belirtilen boyutta demir çubuğunda belirtilen dönüşlerle,Örnek düşük sıcaklıklı kutudan çıkarıldıktan sonra 30 saniye içinde tam sarmalama |
Örnek yüzeyinde çatlak yok |
Çatlak yok. |
Geç. |
| 7 |
İletici direnci |
Bir metrelik çekirdek iletkeninin direncini DC direnc ölçerle ölçün. |
20°C'de, 8AWG ≤ 2.23Ω/km direnç |
Test kaydına bakın |
Geç. |
Şirket Genel Görünümü
Linke cable technology (DongGuan) Co. Ltd. araştırma ve geliştirme üzerine yoğunlaşır ve özellikle farklı endüstri müşterileri için Cable&Wire'e profesyonel çözümler sunar.
- İnsan benzeri robot kablosu,
- AI güç kablosu/ veri kablosu,
- Yarım iletken kablo/endüstriyel otomatik kablo
- Sensör kablosu,
- Yeni enerji kablosu,
- Tıbbi güzellik kablosu,
- UL kablosu.
Linke Cable, müşterilerin farklı ihtiyaçlarını desteklemek için çeşitlendirilmiş ürün geliştirme yeteneklerine ve teknik yeteneklerine sahiptir.REACH, CE; Aşağıdaki kalite yönetim sistemini elde ettik: ISO 9001-2015 (Tüm ürünler); ISO 13485 (Tıbbi cihazlar ve enstrümanlar), IATF 16949 (Otomobil endüstrisi).
Üretici Profili
Linke Cable Technology Co., Ltd, Çin'deki önde gelen kablo üreticisidir ve 10 yıldan fazla araştırma ve geliştirme, üretim ve pazarlama konusunda uzmanlık kazanmıştır.Dünya çapında çeşitli kablolar ve özel kablo çözümleri sağlamada uzmanlaştık., EV şarj kabloları, tıbbi kablolar, silikon kablolar, yay kabloları, örümcek kablolar, çekme kabloları, UL kabloları ve otomotiv kabloları dahil.
Sertifikalar
Ürünlerimiz aşağıdaki uluslararası standartları karşılar:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletkenli, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Aygıt kablolama malzemesi
Ekstrüde PVC yalıtılmış tek, 105oC, 1000V, I. Sınıf, A, B veya AB Grubu, FT1 ve/veya FT2
Ekstrüze edilmiş PVC Entegre olmayan Ceketli Kablo, 105°C, 1000V, Sınıf I, Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Ekstrüze edilmiş TPU, 80°C, 300V, I sınıf, I sınıf veya I/II sınıf, A, B veya AB grubu, FT1 ve/veya FT2 derecelere sahip.
Sıkça Sorulan Sorular
Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz, siparişinizi baştan sona kontrol ediyoruz.
Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kurye masraflarını ödemeleri bekleniyor.
Minimum sipariş miktarınız nedir?
Normalde 100 metre. Kablo ağırlığı nedeniyle, yüksek nakliye maliyetlerini önlemek için uygun miktarlarda sipariş vermenizi öneririz. Deniz taşımacılığı en iyi seçenektir.
İndirim alabilir miyim?
İndirimler miktarınıza bağlıdır. İndirimler sunabilir ve nakliye masraflarını karşılayabiliriz. Detaylar için lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabilir ve işinizi tanıtmak için kaliteli kartları özelleştirebiliriz.
