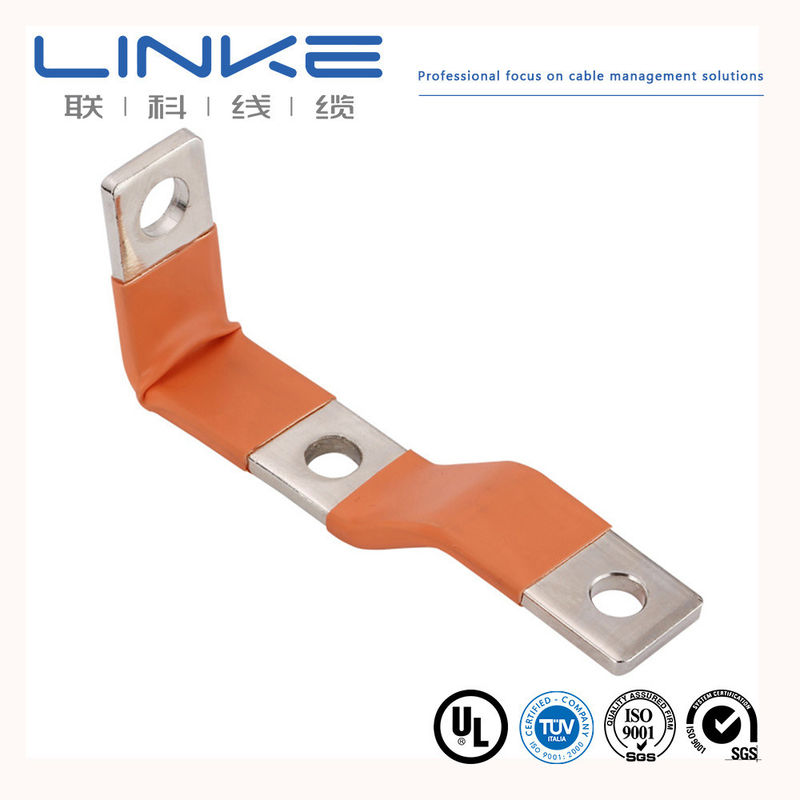

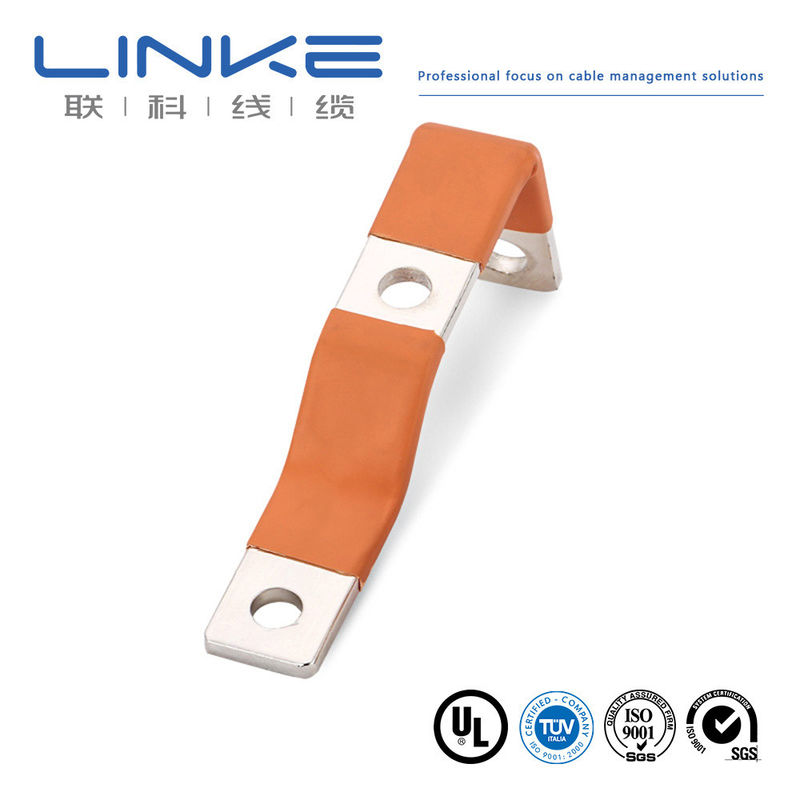

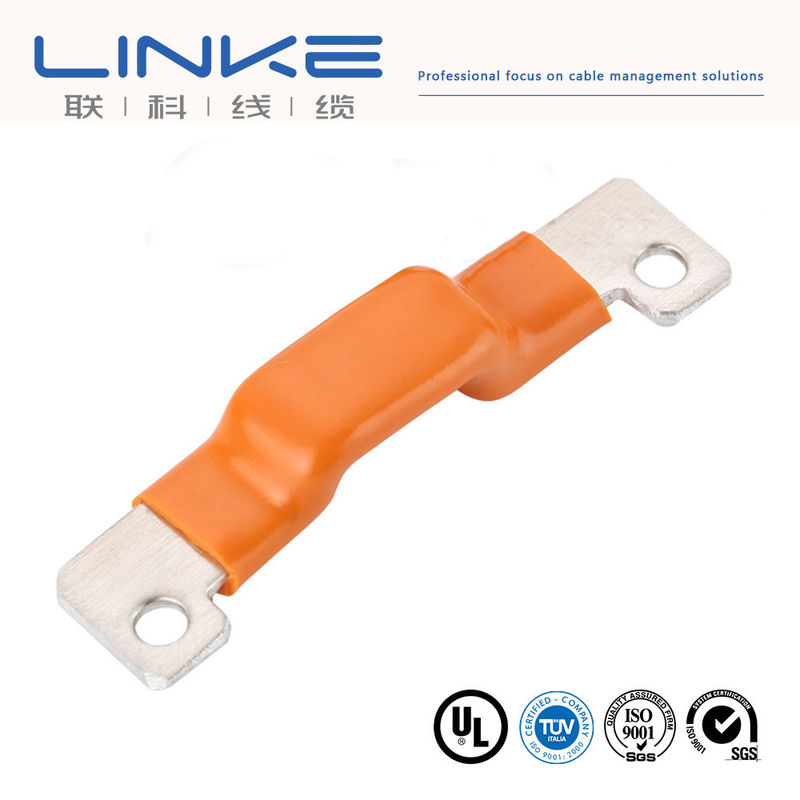

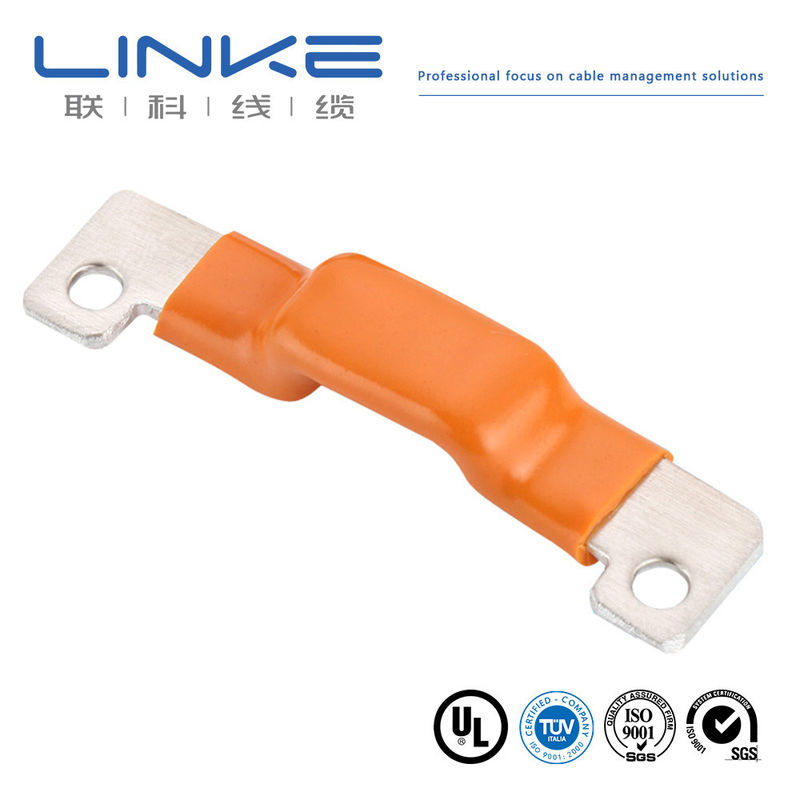

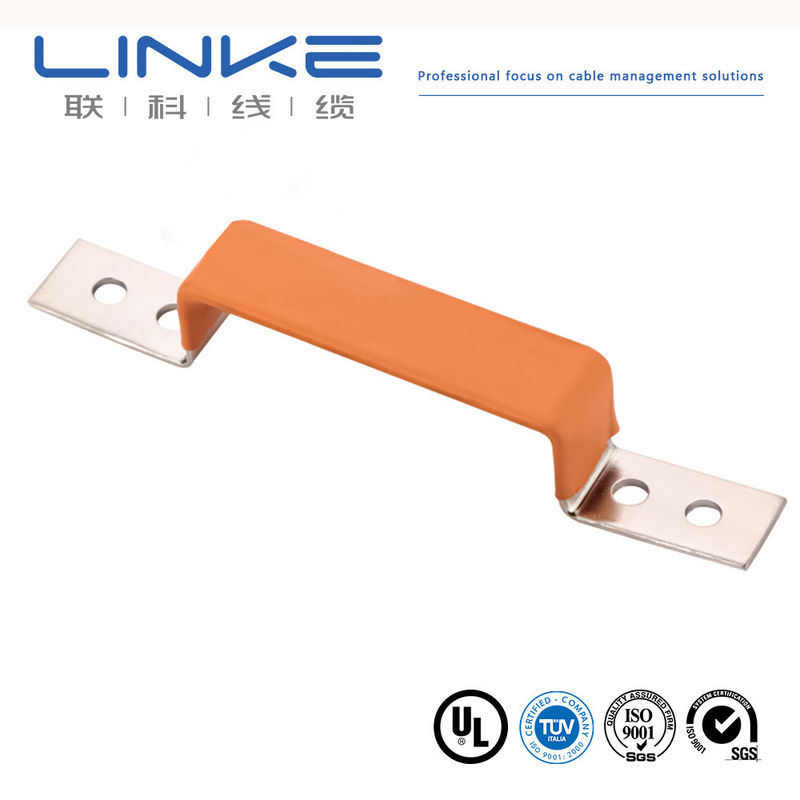

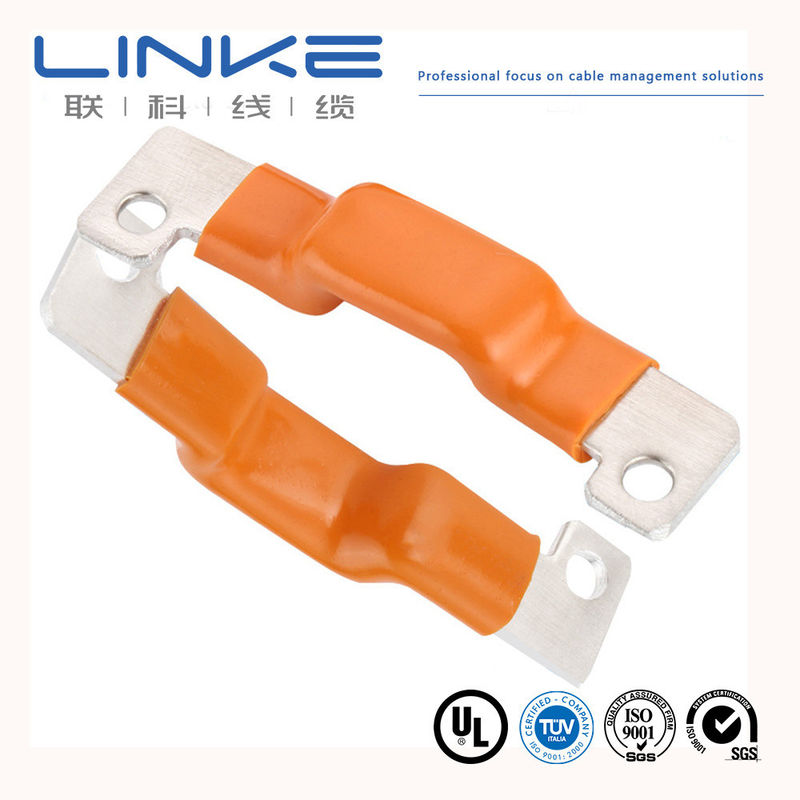

Vakumlu Elektrikli Aletler için Yalıtımlı Bakır Bara
Esnek bara, minimum kirlilikle mükemmel iletkenlik için %99,9 bakır içeriğine sahip bakır folyo parçalarının birbirine lehimlenmesiyle üretilir. Lamine bakır baralar artan akım taşıma yüzey alanı sağlar.
Bakır folyo kalınlığı 0,05 mm'den 0,3 mm'ye kadar değişir. Temas yüzeyleri kullanıcı isteğine göre kalaylanabilir veya gümüşlenebilir. Akım kapasitesi, 4A etkin yük akımına sahip 1 adet kare örgü bant esas alınarak hesaplanır. Farklı kesit alanlarına sahip bakır iletkenler değişen parametrelere sahiptir. Daha büyük alanlar çok katmanlı olabilir veya setler halinde yapılandırılabilir.
Ürün Özellikleri
| Malzeme Standardı |
GB: T2 Bakır, Min. %99,9
DIN: E-Cu58 (Sayı: 2.0065)
TR: Cu-ETP (Numara: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Talep üzerine diğer malzemeler temin edilebilir |
| Rezistans |
0.00001Ω |
| İletkenlik |
%57 |
| Bakır Folyo Tek Kat Kalınlığı |
0,1/0,2/0,3/0,5/1,0 mm (bara yapısına bağlı olarak)
Uygun kalınlık önerileri sunuyoruz |
| Yalıtım Malzemesi |
PVC Daldırma Kaplama mükemmel performans sunar. Özel şekilli baralar doğrudan kaplanabilir ve böylece birden fazla kıvrımda kırılmadan bütünlük korunur. |
| Yalıtım Performansı |
PE ve PVC, PVC daldırmalı PE ısıyla daralan tüplerden daha iyi performans göstererek iyi bir performans sağlar |
| Alev Geciktirici / Yangına Dayanıklılık |
UL94-V-0 veya ihtiyaçlarınıza göre özelleştirilmiş |
| Sızıntı Testi |
PVC Daldırma Kollu:
- 1,5 mm kalınlıkta 30 saniye boyunca 3500VDC: Sızıntı 0,025 MA
- 1,8-2,0 mm kalınlıkta 30-60 saniye için 5000VAC: Sızıntı 0,065 MA
Çalışma voltajınıza göre en uygun çözümleri öneriyoruz |
| Yüzey Kaplama |
Nikel, kalay veya gümüş kaplama mevcuttur
Kaplama kalınlığı: 3um ila 12um standart
Talep üzerine özel kalınlık mevcuttur |
| Tuz Püskürtme Testi |
Nötr ortam: Nikel 240 saate dayanır, gümüş daha düşük, kalay en düşük performansı gösterir |
| Bükme Testi |
15 radyan açıda kırılma veya kopma olmadan 10000 bükülme |
| Sıcaklık Artışı Testi |
Esnek bara kesit alanına bağlı
Teslimattan önce talep edilmesi halinde sıcaklık artışı test raporları mevcuttur |
| Çalışma Sıcaklığı |
-45°C ila +150°C |
| Bakır Folyo Çekme Dayanımı |
≥500N |
| Teklif Zamanı |
Teklifiniz talebinizi aldıktan sonra 1-3 iş günü içinde sağlanır |
| Örnek/Deneme Siparişi Teslim Süresi |
Bara yapısına ve üretim sürecine bağlı olarak 5-15 iş günü |
| Kalite Yönetim Standardı |
Otomobil Endüstrisi IATF 16949 uyumlu |
| Çevre Dostu Sertifikası |
ROHS, REACH uyumlu |
Ürün Varyasyonları
Bakır Yalıtım Seçeneği
- İletken: Esnek çıplak tavlanmış bakır tel
- İzolasyon: Bakır
- Ceket renkleri: Siyah, Turuncu, Kırmızı, Sarı, Mavi (tek & çift izolasyonlu)
- SQ MM boyutları (Avrupa tarzı): Özelleştirilebilir
- AWG boyutları (Kuzey Amerika stili): Özelleştirilebilir
- Geniş sıcaklık aralığı: Özelleştirilebilir
Silikon İzolasyon Seçeneği
- İletken: Esnek çıplak tavlanmış bakır tel
- Yalıtım: Silikon
- Ceket renkleri: Siyah, Turuncu, Kırmızı, Sarı, Mavi (tek & çift izolasyonlu)
- SQ MM boyutları: 4 mm2'den 240 mm2'ye
- AWG boyutları: 0AWG-10AWG
- Sıcaklık aralığı: -60°C ila 200°C
Şirket Profili
Linke Cable Technology Co., Ltd, Çin'in önde gelen tel ve kablo üreticisidir. 10 yılı aşkın bir süredir dünya çapında yüksek kaliteli kabloların ve özel kablo çözümlerinin Ar-Ge, üretim ve pazarlamasında uzmanlaştık. Uzmanlığımız EV şarj kablolarını, tıbbi kabloları, silikon kabloları, yaylı kabloları, örgülü kabloları, çekme kablosu kablolarını, UL kablolarını, otomotiv kablolarını ve daha fazlasını içerir.
Linke Cable'da müşterilerimiz için üstün kablolar geliştirmek, ürün kalitesini artırmak ve yenilikçi çözümlerle yaşamları iyileştirmek için mühendisten mühendise bir yaklaşım kullanıyoruz.
| Marka |
BAĞLANTI |
Kesit (mm²) |
0,01-500mm² |
| Tel Ölçer (AWG) |
[örneğin, 24AWG, 28AWG] |
İletken |
Müşterinin ihtiyaçlarına göre kalaylı bakır/çıplak bakır |
| Yalıtım malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Naylon/diğer |
Ceket Malzemesi |
[PVC/PU/Kauçuk/Örgü/vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±%5 tolerans] |
| Kablo Tipi |
[Tıbbi/Güç/Ses/Koaksiyel/Elektrik/Otomotiv/Enerji depolama//vb.] |
Ekranlama |
[Korumalı/Korumasız/Örgülü Kalkan] |
| Empedans |
[örneğin, 75Ω (koaksiyel kablolar için)] |
Baskı/Logo |
[Metin/Etiket/Logo, maks. 20 karakter] |
| Bükülme Yarıçapı |
[örn. ≥5× kablo çapı] |
Mevcut Derecelendirme |
[örneğin, 5A] |
| Gerilim Değeri |
[örneğin, 30V AC/DC] |
Bağlayıcı Malzemesi |
[Altın kaplama/Nikel kaplama/Pirinç/vb.] |
| Konektörler |
[örneğin, USB Tip-C, 3,5 mm Jak, RJ45] |
Ceket |
XLPE veya PE veya PVC KAUÇUK |
| Teslimat süresi |
Siparişi onayladıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vb.] |
| sıcaklık |
Eksi-70°C ila 350°C(-70°C ~ 350°C) |
Paket |
Rulo/kutu/plaka/Özel |
| Destek Hizmetleri |
özel kablo, hassas kesme, kıvırma ve pabuçların takılması dahil uçtan uca çözümler (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Sertifikalarımız
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletken, termoplastik izolasyon)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Cihaz Kablolama Malzemesi, Ekstrüde PVC Yalıtımlı Tek, 105°C, 1000V sınıfı, Sınıf I, Grup A, B veya AB, FT1 ve/veya FT2.
Ekstrüde PVC Entegre Olmayan Kılıflı Kablo, 105°C, 1000V, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2.
Ekstrüde TPU Entegre Olmayan Kılıflı Kablo, 80°C, 300V sınıfı, Sınıf I, Sınıf veya Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Sıkça Sorulan Sorular
Üretici veya ticaret şirketi misiniz?
Siparişinizi baştan sona kontrol eden profesyonel bir üreticiyiz. Ziyaretleri memnuniyetle karşılıyoruz ve Shenzhen'de karşılama hizmeti sağlıyoruz.
Kalitenizi test etmek için nasıl örnek alabilirim?
Numuneler değerlendirme için ücretsizdir. Yeni müşteriler kurye masraflarından sorumludur.
Minimum Sipariş Miktarınız Nedir?
Normalde 100 m. Kablo ağırlığı nedeniyle nakliye maliyetlerini optimize etmek için uygun miktarlarda sipariş vermenizi öneririz. Deniz taşımacılığı çoğu zaman en ekonomik seçenektir.
İndirim alabilir miyim?
İndirimler sipariş miktarına bağlıdır. Önemli siparişler için indirimler sunabilir ve nakliye masraflarını karşılayabiliriz. Ayrıntılar için lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, markanızı tanıtmak için şirketinizin adını yazdırabilir ve kalite kartlarını özelleştirebiliriz.
