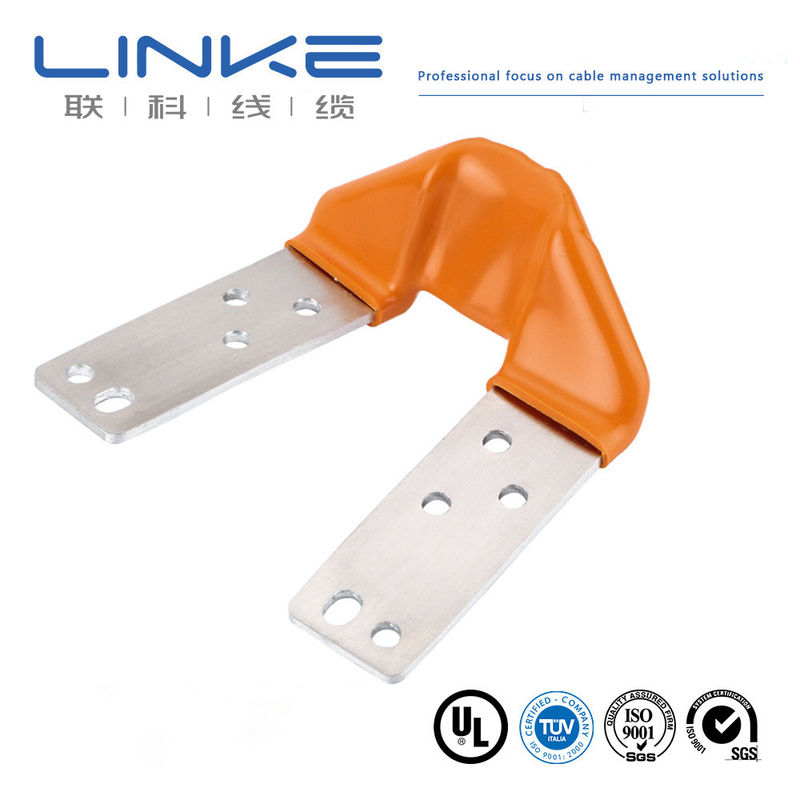

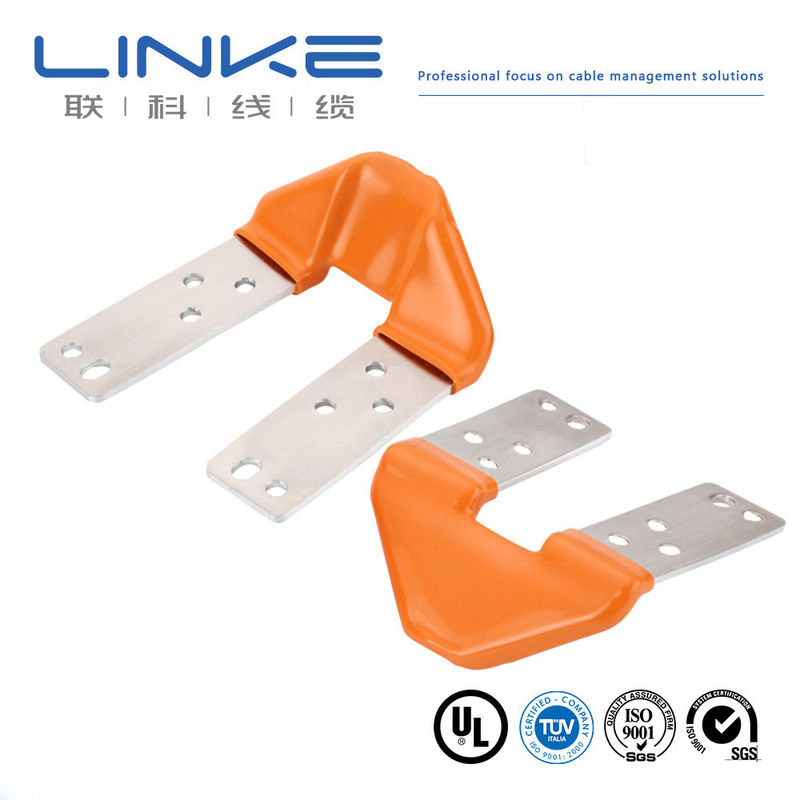

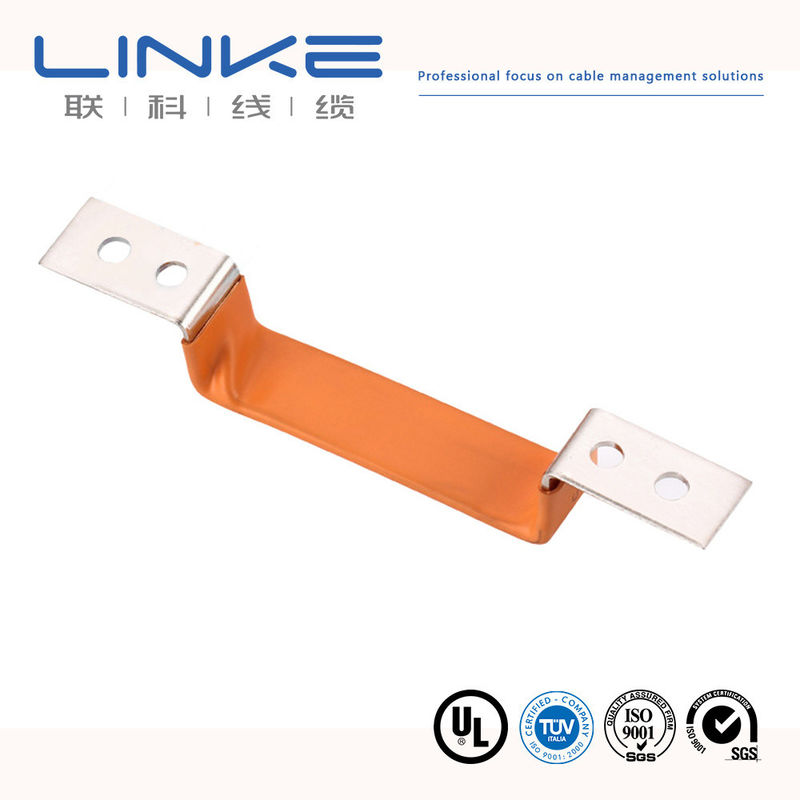

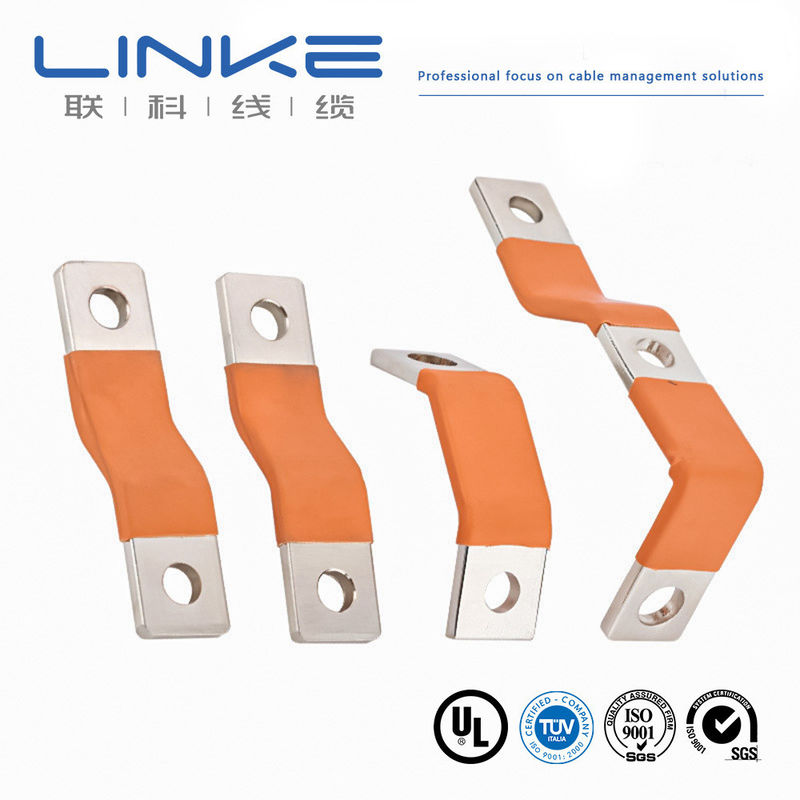

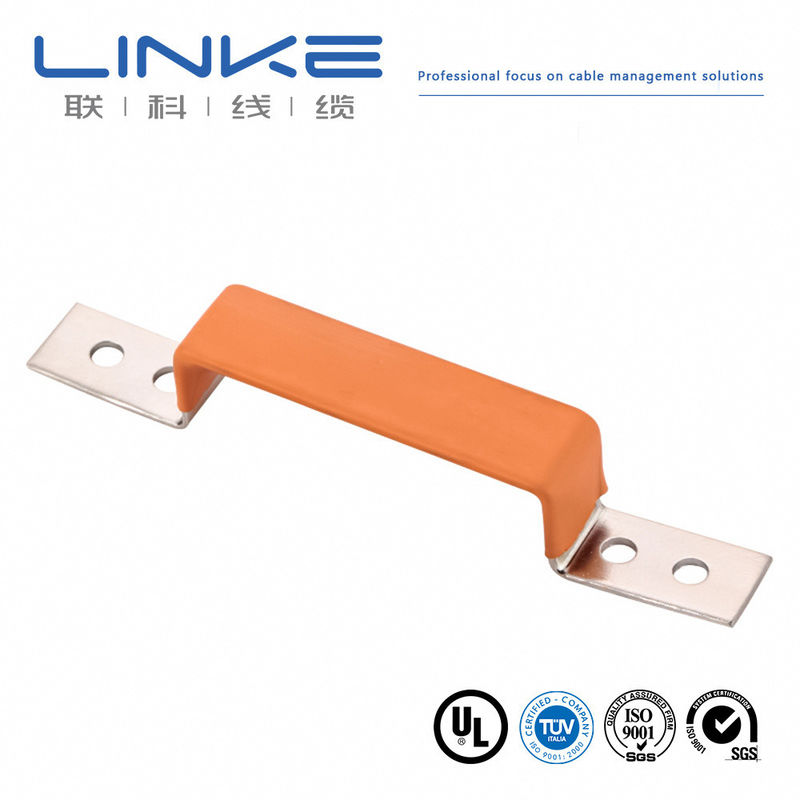

yalıtımlı özel esnek otobüs çubuğu - Pil uygulamaları için düz bakır otobüs çubuğu
Esnek bant çubukları, bakır folyo parçalarını birlikte lehimleyerek,% 99.9 saf bakır içeriği kullanılarak üretilir.katmanlı bakır basbarlar daha fazla akım taşıma yüzey alanı sunarken.
Bakır folyo özellikleri
Kalınlık aralığı: 0.05mm ila 0.3mm. Temas yüzeyleri kullanıcı gereksinimlerine göre konserve veya gümüşle kaplanabilir.Akım kapasitesi, 4A etkin yük akımı ile 1 kare örgü bandı temelinde hesaplanır.Farklı kesit alanlarına sahip bakır iletkenlerin değişen parametreleri vardır. Daha büyük alanlar çok katmanlı veya set olarak yapılandırılabilir.
Maddi Standartlar
| Standart |
Spesifikasyon |
| GB |
T2 Bakır Min. 99.9% |
| DIN |
E-Cu58 (Sayı: 2.0065) |
| EN |
Cu-ETP (CW004A numarası) |
| ISO |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Diğerleri |
İsteğe bağlı özel malzemeler |
Teknik özellikler
- Direnç: 0.00001Ω
- İletkenlik: % 57
- Bakır folyo tek katman kalınlığı: 0.1/0.2/0.3/0.5/1.0mm (büs çubuğu yapısına göre uygun kalınlık tavsiye edilir)
- İzolasyon malzemesi: PVC Dipping Coating mükemmel performansla, özel şekilli otobus çubukları için uygundur, tekrarlanan bükme sırasında kırılmaya karşı dayanıklı
- İzolasyon Performansı: PE ve PVC'nin her ikisi de iyi performans gösterir, PVC batırma PE ısı küçültücü tüplerinden daha iyidir
- Alev geriletici / yangına direnç: UL94-V-0 veya gereksinimlerinize göre özel
- Yüzey Kaplama: Nikel, teneke veya gümüş kaplama seçenekleri mevcuttur
- Kaplama Kalınlığı: Normalde 3um-12um veya özel
- Tuz püskürtme testi: Nikel nötr ortamda 240 saat dayanabilir (gümüş ve teneke daha az dirençlidir)
- Bükme testi: Kırılma veya kırık olmadan 15 radyan açıyla 10.000 büküme dayanabilir
- Çalışma sıcaklığı: -45°C - +150°C
- Bakır folyo çekim dayanıklılığı: ≥500N
Sızıntı testi performansı
PVC Diping Sleeves test sonuçları:
- 3500VDC 30s için 1,5 mm kalınlığında: Sızıntı 0,025 MA
- 5000 VAC 30'dan 60'a kadar 1,8 mm'den 2,0 mm'ye kadar kalınlıkta: Sızıntı 0,065 MA
Özel çalışma voltaj gereksinimlerinize göre özel çözümler sunuyoruz.
Sıcaklık artışı testi
Test, esnek bir basbar kesit alanına göre değişir.
Sipariş Verme Bilgisi
- Sözleşme süresi: Anketini aldıktan sonra 1-3 iş günü
- Örnek / Deneme Siparişi Teslimatı: 5-15 iş günü, otobüs çubuğunun yapısına ve üretim sürecine bağlı olarak
Kalite ve Çevre Sertifikaları
- Kalite Yönetimi: Otomotiv Endüstrisi IATF 16949
- Çevre dostu: ROHS, REACH uyumlu
Şoför Seçenekleri
İletici: Esnek Çıplak kızartılmış bakır tel
İzolasyon: Bakır
Ceket Renkleri: Siyah, Turuncu, Kırmızı, Sarı, Mavi (tek ve çift yalıtımlı)
SQ MM boyutları (Avrupa tarzı): Özelleştirilebilir
AWG boyutları (Kuzey Amerika tarzı): Özelleştirilebilir
Sıcaklık aralığı: Özelleştirilebilir
Silikon yalıtım seçeneği
İletici: Esnek Çıplak kızartılmış bakır tel
İzolasyon: Silikon
Ceket Renkleri: Siyah, Turuncu, Kırmızı, Sarı, Mavi (tek ve çift yalıtımlı)
SQ MM boyutları: 4 mm-240 mm
AWG boyutları: 0AWG-10AWG
Sıcaklık aralığı: -60°C - 200°C
Üretici Profili

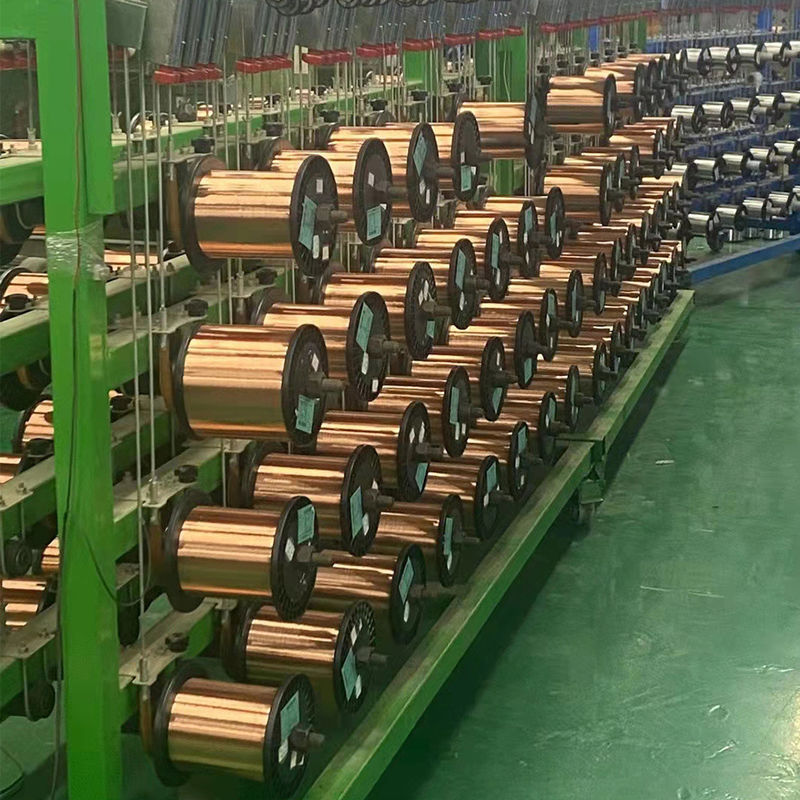

Linke Cable Technology Co., Ltd, 10 yıldan fazla araştırma ve geliştirme, üretim ve tel ve kablo ürünlerinin pazarlanmasında deneyimi olan önde gelen bir Çinli kablo üreticisidir.Dünya çapında özel kablo çözümleri sunmakla uzmanlaştık., EV şarj kabloları, tıbbi kablolar, silikon kablolar, yay kabloları, örümcek kablolar, çekme kabloları, UL kabloları ve otomotiv kabloları dahil.
Mühendislik odaklı yaklaşımımız, müşterilerimiz için kalite ve performansı artıran üstün kablolar geliştirmemizi sağlar.
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5* kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
özel kablo, uçtan uca çözümler, tam kesme, krimme ve çentiklerin montajı dahil (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Sertifikalar
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletkenli, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Aygıt kablolama malzemesi
Sıkça Sorulan Sorular
Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz, siparişinizi baştan sona kontrol eden profesyonel bir üreticiyiz. Ziyaretleri memnuniyetle karşılıyoruz ve Shenzhen'de toplama hizmeti sunuyoruz.
Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kuryelik masraflarını ödemeleri bekleniyor.
Minimum sipariş miktarınız nedir?
Normalde 100 metre. Ancak kablo ağırlığı nedeniyle, yüksek nakliye maliyetlerini önlemek için uygun miktarlarda sipariş vermenizi öneririz. Deniz taşımacılığı en ekonomik seçenektir.
İndirim alabilir miyim?
İndirimler sipariş miktarına bağlıdır. Daha büyük siparişler için indirimler sunabilir ve nakliye masraflarını karşılayabiliriz. Detaylar için lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabilir ve hatta markanızı tanıtmak için kaliteli kartları özelleştirebiliriz.
