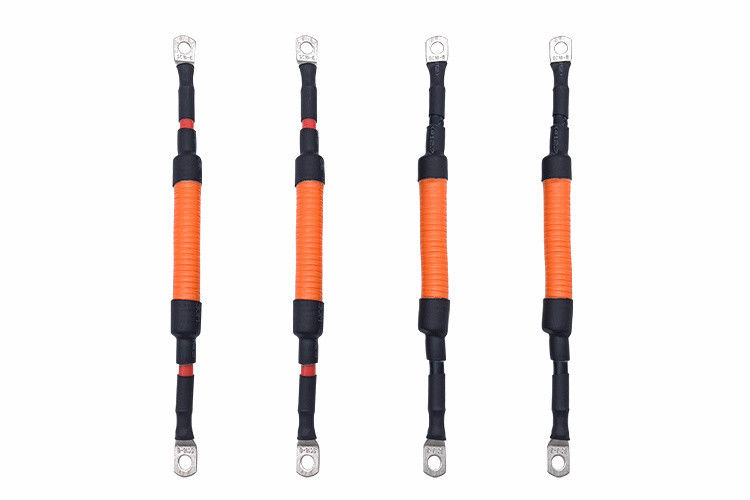

Özelleştirilmiş EV Yüksek Voltajlı Güç Pil Bağlantı Kablosu
Kaynak fabrika özel yeni enerji elektrikli araç konteyner güç pil bağlantı kablosu, yüksek voltajlı şarj teli,ve EV otomotiv kabloları en iyi performans ve güvenlik için tasarlanmıştır..
Ürün Özellikleri
| Özellikler |
Kablo adı |
EV Kablosu |
| Kablo SPEC |
2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| RoHS Uyumlu |
Detaylı İnşaat
| Ürün |
A: 2C×80mm2 |
B: 1C×25mm2 |
C: 1C×4mm2 |
D: (3C×0.75mm2) ((P2) |
E: (7C × 0,75mm2) |
| Şoför |
|
| Malzeme |
Çıplak bakırdan yapıştırılmış |
| Boyut |
2580/0.20 ±0.008mm |
798/0.20 ±0.008mm |
224/0.15±0.008mm +10/1# Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| Aşırı doz (Ref.) |
12.40±0.25mm |
70,00±0,20 mm |
2.70±0.15 mm |
1.40±0.10mm |
1.40±0.10mm |
| İzolasyon |
|
| Malzeme |
Termoplastik ((EF2585,85±3A) |
| Min. ortalama kalınlık |
1.60mm |
1.20mm. |
1.00mm |
0.50mm |
0.50mm |
| Herhangi bir noktada minimum kalınlık |
1.34mm |
0.98mm. |
0.80mm |
0.35mm. |
0.35mm. |
| Aşırı doz. |
15.60±0.40mm |
9.60±0.30mm |
4.70±0.20mm |
2.50±0.10mm |
2.50±0.10mm |
Ek İnşaat Ayrıntıları
| Kablolama-1 |
Doldurucu |
/ |
Pamuk |
Pamuk |
| Malzeme |
/ |
AL-mylar (dışa bakıyor) |
Dokunulmamış |
|
| BRAID |
|
| Malzeme |
/ |
Tanerli bakır |
/ |
|
| Boyut |
/ |
0.12mm,% 60'tan fazla |
/ |
|
| Ceket içinde |
|
| Malzeme |
/ |
TPE |
TPE |
|
| Min. ortalama kalınlık |
/ |
0.60mm |
0.60mm |
|
| Herhangi bir noktada minimum kalınlık |
/ |
0.42mm |
0.42mm |
|
| Aşırı doz. |
/ |
7.20±0.25mm |
9.70±0.25mm |
|
| Kablolama |
|
| Doldurucu |
Güçlendirilmiş PP ip |
| Malzeme |
Dokunulmamış ((≥25% üst üste) |
| Toplantı |
2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| CAKET |
|
| Malzeme |
TPU |
| Min. ortalama kalınlık |
2.80mm |
| Herhangi bir noktada minimum kalınlık |
2.28mm |
| Aşırı doz. |
38.00+0.6/-1.00mm |
Performans Özellikleri
| Elektrikli özellikler |
Fiziksel özellikler |
İsimlendirilmiş voltaj:DC 1000V
İsimlendirilmiş sıcaklık:Ceket -40 ~ 90oC
İzolasyon -40 ~ 125oC
Maks. iletken direnci ((20oC):
A:0.242Ω/km B:0.78Ω/km
C:4.95Ω/km D&E:26Ω/km
İzolasyon Voltaj dayanıklılığı ((Core A & B,10m):
AC 2.5kV/5min,sızıntı akımı ≤5mA
Tamamlanmış kablo Voltaj dayanıklılığı ((Core A to A & B,10m):
AC 3.5kV/15min,sızıntı akımı ≤5mA
Min. yalıtım direnci ((20oC, çekirdek A'dan A&B'ye kadar):500MΩ.km |
Çekim gücü:≥20MPa
Uzunluk:≥300%
Yaşlılık durumu:110±1oC×168 saat
Asıl germe dayanıklılığının yüzde:≤±30%
Başlangıç uzunluğunun yüzde:≤±30%
Yüksek sıcaklık basıncı testi:% 50
Sıcak şok testi:Çatlak yok.
Uyumluluk testi:GB/T 33594
Alev testi:GB/T 18380.12-2008
Yapay hava koşullarına karşı test:GB/T 33594
Düşük sıcaklıkta darbe testi:-40°C x 16H, çatlak yok.
Kimyasal stres asidi:N-oksal-asit alkali çözeltisi, N-sodyum hidroksit çözeltisi:GB/T 33594
Aracın yuvarlanması:GB/T 20234.1-2015 ile uyumlu gereksinimler ve test yöntemleri 7.21 |
Ek Performans Özellikleri
| Çakma direnci testi:GB/T 33594 |
Testin etrafında eğri:GB/T 33594 |
| Min. Bend yarıçapı:6×OD |
Sıvım direnci:≥2000 kez |
| Kimyasallara karşı direnç:GB/T 33594 |
Kablo yapısı özellikleri
| Hayır, hayır. |
Yönetici mm2 |
Yapı ((N/mm) |
Yönetici DIA ((mm) |
Şoför |
Kalınlık (mm) |
Malzeme |
İzolasyon OD (mm) |
20oC'de iletken direnişi (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
bakır |
0.6 |
silikon |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
bakır |
0.7 |
silikon |
3.50±0.15 |
≤ 7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
bakır |
0.8 |
silikon |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
bakır |
0.8 |
silikon |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
bakır |
1.00 |
silikon |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
bakır |
1.10 |
silikon |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
bakır |
1.3 |
silikon |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
bakır |
1.3 |
silikon |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
bakır |
1.50 |
silikon |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
bakır |
1.50 |
silikon |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
bakır |
1.50 |
silikon |
17.50±0.50 |
≤0.196 |
Temel Özellikler
- İletici: Esnek çıplak küvetli bakır tel
- İzolasyon: Silikon
- Siyah, turuncu, kırmızı veya sarı mavi ceket seçeneği
- Tek ve çift yalıtım seçenekleri mevcut
- SQ MM boyutları (Avrupa tarzı): 4 mm2 ile 240 mm2 arasında
- AWG boyutları (Kuzey Amerika tarzı): 0AWG-10AWG
- Geniş sıcaklık aralığı: -60°C - 200°C
- Düşük viskozluk görünümü
| Marka |
Sol tarafta. |
Çapraz kesim (mm2) |
0.01-500mm2 |
| Kablo ölçüsü (AWG) |
[örneğin, 24AWG, 28AWG] |
Şoför |
Müşterinin gereksinimlerine göre konserve bakır / çıplak bakır |
| İzolasyon malzemesi |
PVC/TPU/Silikon kauçuk/PE/PP/XLPE/Nylon/diğer |
Ceket malzemesi |
[PVC/PU/ Kauçuk/ Bred/ vb.] |
| Sertifikalar |
RoHS/REACH/UL/CE/IP68/vb. |
Özel Uzunluk |
[örneğin, 1m, 3ft, 5m ±5% tolerans] |
| Kablo Türü |
[Tıbbi / Güç / Ses / Koaksiyel / Elektrik / Otomotiv / Enerji depolama / vb.] |
Koruma |
[Kırmızı/Kırmızı/Kırmızı] |
| İmpedans |
[örneğin, 75Ω (koaksiyel kablolar için) ] |
Baskı/Logo |
[Metin/Etiket/Logo, en fazla 20 karakter] |
| Eğilme Yarıçapı |
[örneğin, ≥5× kablo çapı] |
Mevcut Rating |
[örneğin, 5A] |
| Rating Voltajı |
[örneğin, 30V AC/DC] |
Bağlantı malzemesi |
[Altın/nikel/bakır/v.b.] |
| Bağlantılar |
[örneğin, USB Type-C, 3,5 mm Jack, RJ45] |
Ceket |
XLPE veya PE veya PVC kauçuk |
| Teslim Zamanı |
Sipariş onaylandıktan sonra 7-14 gün |
Renkler |
[Siyah/Beyaz/Kırmızı/Özel Pantone/vesaire.] |
| sıcaklık |
Eksi-70°C'den 350°C'ye kadar ((-70°C ~ 350°C) |
Paket |
Rulo/karton/plaka/Güvenlik |
| Destek Hizmetleri |
özel kablo, uçtan uca çözümler, tam kesme, krimme ve çentiklerin montajı dahil (malzemeyi belirtin, örneğin bakır/nikel kaplama) |
Kalite Sertifikaları
Ürünlerimiz aşağıdaki uluslararası standartları karşılar:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Tek iletkenli, termoplastik yalıtım)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 ve ISO13485, TS16949
CNR - Aygıt kablolama malzemesi
Ekstrüde PVC yalıtılmış tek, 105oC, 1000V, I. Sınıf, A, B veya AB Grubu, FT1 ve/veya FT2
Ekstrüze edilmiş PVC Entegre olmayan Ceketli Kablo, 105°C, 1000V, Sınıf I, Sınıf I/II, Grup A, B veya AB, FT1 ve/veya FT2
Ekstrüze edilmiş TPU, 80°C, 300V, I sınıf, I sınıf veya I/II sınıf, A, B veya AB grubu, FT1 ve/veya FT2 derecelere sahip.
Sıkça Sorulan Sorular
Üreticiniz mi yoksa ticaret şirketi misiniz?
Biz profesyonel bir üreticiyiz. Siparişinizi ilk baştan sonuna kadar kontrol edebiliriz. Bizi ziyaret etmeye hoş geldiniz. Sizi Shenzhen'de alacağız.
Kalitesini test etmek için bir numune nasıl alabilirim?
Yeni müşterilerin kuryelik masraflarını ödemeleri bekleniyor.
Minimum sipariş miktarınız nedir?
Normalde 100 metre. Ancak, kablo çok ağır. Yüksek nakliyeyi önlemek için uygun miktarda sipariş vermeniz daha iyi olur. Deniz taşımacılığı en iyi seçenektir.
İndirim alabilir miyim?
Bu miktarınıza bağlıdır. İndirim yapabilir ve nakliye masraflarını karşılayabiliriz. Lütfen bizimle iletişime geçin.
Şirketiniz OEM üretimini kabul ediyor mu?
Evet, şirketinizin adını yazdırabiliriz ve şirketinizi tanıtmak için kalite kartını bile özel yapabiliriz.
